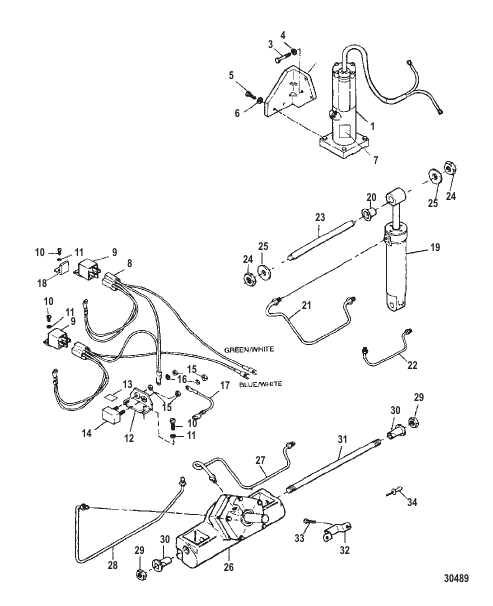

TRIM & TILT ASSEMBLY (BAYONET CONNECTORS) (819762A4)
Parts (39)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 819480A2 |
УЗЕЛ НАСОСОВ И ДВИГАТЕЛЕЙ (Штыковые разъемы) (См. ПРИМЕЧАНИЕ) (Перечень деталей см. в разделе «Насос/двигатель в сборе») PUMP/MOTOR ASSEMBLY (Bayonet Connectors) (See NOTE) (See Pump/Motor Assembly Section For Parts Breakdown) |
1 | superseded |
| 10 | F1760 |
ВИНТ (№10-24 x 0.375) SCREW (#10-24 x .375) |
4 | discontinued |
| 11 | 89302 |
ШАЙБА (0.203 x 0.406 x 0.040) WASHER (.203 x .406 x .040) |
4 | |
| 12 | F91446-2 |
КРОНШТЕЙН Автоматический выключатель BRACKET Circuit Breaker |
1 | discontinued |
| 13 | F510374-1 |
НАКЛЕЙКА Автоматический выключатель DECAL Circuit Breaker |
1 | discontinued |
| 14 | F510460 |
ВЫКЛЮЧАТЕЛЬ Цепь BREAKER Circuit |
1 | discontinued |
| 15 | 68219 |
ГАЙКА (№10-32), нержавеющая сталь NUT (#10-32) Stainless Steel |
4 | |
| 16 | 26996 |
СТОПОРНАЯ ШАЙБА (№10), нержавеющая сталь LOCKWASHER (#10) Stainless Steel |
2 | |
| 17 | F660908 |
ПРОВОД В СБОРЕ (Красный) WIRE ASSEMBLY (Red) |
1 | discontinued |
| 18 | F660978 |
КРОНШТЕЙН Реле BRACKET Relay |
2 | discontinued |
| 19 | 819108F |
ЦИЛИНДР В СБОРЕ Наклон CYLINDER ASSEMBLY Tilt |
1 | discontinued |
| 2 | F743454F |
КРОНШТЕЙН Опора BRACKET Mount |
1 | discontinued |
| 20 | F178344 |
ВТУЛКА BUSHING |
1 | discontinued |
| 21 | F719758 |
ТРУБОПРОВОД Гидравлический (понижающий) LINE Hydraulic (Down) |
1 | superseded |
| 22 | F719865 |
ТРУБОПРОВОД Гидравлический (ПОВЫШАЮЩИЙ) LINE Hydraulic (UP) |
1 | discontinued |
| 23 | F449889 |
ВАЛ Верхний амортизатор SHAFT Shock Upper |
1 | discontinued |
| 24 | 35778 |
ГАЙКА (.500-20) NUT (.500-20) |
2 | superseded |
| 25 | F1960 |
ШАЙБА WASHER |
2 | discontinued |
| 26 | 818055A3 |
КОРПУС В СБОРЕ Цилиндр системы дифферента (2A449545-2) (Перечень деталей см. в разделе «Корпус в сборе» (818055A3)) HOUSING ASSEMBLY Trim Cylinder (2A449545-2) (See Housing Assembly (818055A3) Section For Parts Breakdown) |
1 | discontinued |
| 27 | F719253 |
ТРУБОПРОВОД Гидравлический (понижающий) LINE Hydraulic (Down) |
1 | discontinued |
| 28 | F719253 |
ТРУБОПРОВОД Гидравлический (ПОВЫШАЮЩИЙ) LINE Hydraulic (UP) |
1 | discontinued |
| 29 | F7053 |
ГАЙКА (0.625-18), латунь (0.625-18) NUT (.625-18) Brass (.625-18) |
2 | discontinued |
| 3 | 90086 |
ВИНТ (0.312-18 x 1.500) SCREW (.312-18 x 1.500) |
2 | superseded |
| 30 | F449362 |
ВТУЛКА Вал корпуса системы дифферента BUSHING Trim Housing Shaft |
2 | |
| 31 | F449632 |
ВАЛ Корпус системы дифферента SHAFT Trim Housing |
1 | discontinued |
| 32 | F449354 |
КРОНШТЕЙН Упор BRACKET Thrust |
1 | discontinued |
| 33 | 34939 |
ВИНТ (0.250-20 x 0.500) SCREW (.250-20 x .500) |
2 | discontinued |
| 34 | F1966 |
ПРОБКА PLUG |
1 | discontinued |
| 4 | 53166 |
СТОПОРНАЯ ШАЙБА (0.312) LOCKWASHER (.312) |
3 | |
| 5 | F2008 |
ВИНТ (0.250-20 x 0.875) SCREW (.250-20 x .875) |
2 | discontinued |
| 6 | 26992 |
СТОПОРНАЯ ШАЙБА (0.250), нержавеющая сталь LOCKWASHER (.250) Stainless Steel |
2 | |
| 7 | 435301 |
НАКЛЕЙКА Осторожно – Усилитель дифферента Давление дифферента DECAL Caution-Power Trim Trim Pressure |
1 | |
| 8 | FA663744 |
КОМПЛЕКТ ПРОВОДОВ WIRE KIT |
1 | discontinued |
| 9 | F660917 |
РЕЛЕ RELAY |
2 | superseded |
| NS | 819504A1 |
КОМПЛЕКТ КРОНШТЕЙНА Блокировка для перевозки BRACKET KIT Lock Trailering |
1 | superseded |
| NS | F525629 |
ШТИФТ Крепеж PIN Hitch |
1 | discontinued |
| NS | FS631962 |
АМОРТИЗАТОР В СБОРЕ SHOCK ABSORBER ASSEMBLY |
1 | superseded |
| NS | F178344 |
ВТУЛКА BUSHING |
1 | discontinued |
| _ | 819762A4 |
ДИФФЕРЕНТ И НАКЛОН В СБОРЕ TRIM AND TILT ASSEMBLY |
1 | superseded |
