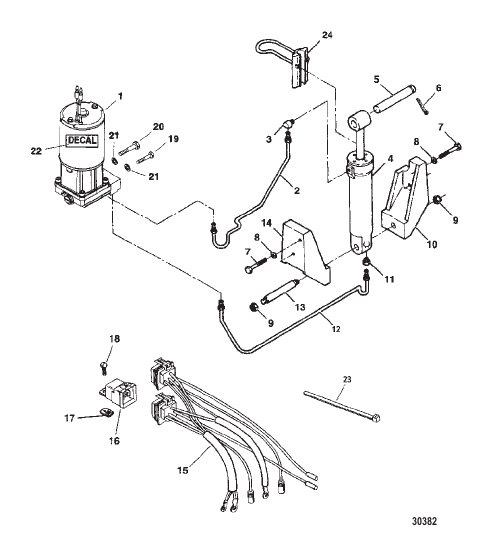

TRIM & TILT ASSEMBLY (832021A5)
Parts (26)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 832021A1 |
УЗЕЛ НАСОСОВ И ДВИГАТЕЛЕЙ (Перечень деталей см. в разделе «Насос/двигатель в сборе») PUMP/MOTOR ASSEMBLY (See Pump/Motor Assembly Section For Parts Breakdown) |
1 | superseded |
| 1 | 832021A9 |
УЗЕЛ НАСОСОВ И ДВИГАТЕЛЕЙ (Перечень деталей см. в разделе «Насос/двигатель в сборе») PUMP/MOTOR ASSEMBLY (See Pump/Motor Assembly Section For Parts Breakdown) |
1 | superseded |
| 10 | 819171F1 |
КРОНШТЕЙН Цилиндр наклона (Левый борт) BRACKET Tilt Cylinder (Port) |
1 | superseded |
| 11 | 48166 |
ФИТИНГ FITTING |
1 | |
| 12 | 8193281 |
ТРУБОПРОВОД Гидравлический (ПОВЫШЕНИЕ) LINE Hydraulic (UP) |
1 | discontinued |
| 13 | 820618 |
ШТИФТ Вилка цилиндра (нижн.) PIN Cylinder Clevis (Lower) |
1 | discontinued |
| 14 | 819172F1 |
КРОНШТЕЙН Цилиндр наклона (Правый борт) BRACKET Tilt Cylinder (Starboard) |
1 | superseded |
| 15 | 819514A7 |
ЖГУТ ПРОВОДОВ В СБОРЕ Электропроводка HARNESS ASSEMBLY Wiring |
1 | discontinued |
| 16 | 819509 |
РЕЛЕ RELAY |
2 | superseded |
| 17 | 819485 |
ПЛАСТИНА Крепление реле PLATE Relay Mounting |
2 | discontinued |
| 18 | 852453 |
ВИНТ (№10-24 x 0.560) SCREW (#10-24 x .560) |
2 | |
| 19 | 19923088 |
ВИНТ (0.250-20 x 0.875) С Dri Lok SCREW (.250-20 x .875) With Dri Lok |
1 | |
| 2 | 832989 |
ТРУБОПРОВОД Гидравлический (Понижение) LINE Hydraulic (Down) |
1 | |
| 20 | 814127 |
ВИНТ (0.250-20 x 1.875) SCREW (.250-20 x 1.875) |
1 | |
| 21 | 26992 |
СТОПОРНАЯ ШАЙБА (0.250), нержавеющая сталь LOCKWASHER (.250) Stainless Steel |
2 | |
| 22 | 435301 |
НАКЛЕЙКА Осторожно – Усилитель дифферента Давление дифферента DECAL Caution-Power Trim Trim Pressure |
1 | |
| 23 | 816311 |
ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches) |
2 | superseded |
| 24 | F5H272 |
КОМПЛЕКТ ПРОСТАВОК Перевозка SPACER KIT Trailering |
1 | discontinued |
| 3 | 45794 |
КОЛЕНЧАТЫЙ ELBOW |
1 | discontinued |
| 4 | F749381F1 |
ЦИЛИНДР В СБОРЕ Система дифферента и наклона CYLINDER ASSEMBLY Trim & Tilt |
1 | discontinued |
| 5 | F749440 |
ШТИФТ Вилка цилиндра (верхн.) PIN Cylinder Clevis (Upper) |
1 | discontinued |
| 6 | 89961 |
ШТИФТ Шплинт PIN Cotter |
1 | superseded |
| 7 | 19925175 |
ВИНТ (0.375-16 x 1.75) С Dri Lok SCREW (.375-16 x 1.75) With Dri Lok |
4 | discontinued |
| 8 | F8015 |
ШАЙБА WASHER |
4 | discontinued |
| 9 | 35778 |
ГАЙКА (.500-20) NUT (.500-20) |
2 | superseded |
| _ | 832021A5 |
ДИФФЕРЕНТ И НАКЛОН В СБОРЕ TRIM AND TILT ASSEMBLY |
1 | discontinued |
