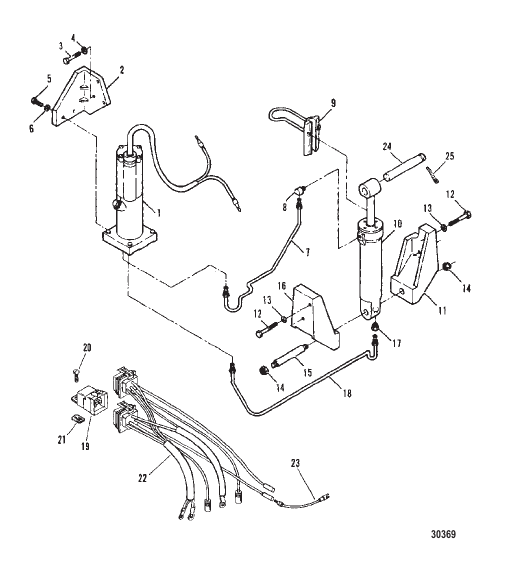

TRIM & TILT ASSEMBLY (819177A3)
Parts (29)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 819479A1 |
УЗЕЛ НАСОСОВ И ДВИГАТЕЛЕЙ (См. ПРИМЕЧАНИЕ 1) (Перечень деталей см. в разделе «Насос/двигатель в сборе (819479A1)») PUMP/MOTOR ASSEMBLY (See NOTE 1) (See Pump/Motor Assembly (819479A1) Section For Parts Breakdown) |
1 | discontinued |
| 10 | F749381F |
ЦИЛИНДР В СБОРЕ Система дифферента и наклона CYLINDER ASSEMBLY Trim & Tilt |
1 | superseded |
| 11 | 819171F |
КРОНШТЕЙН Цилиндр наклона (Левый борт) BRACKET Tilt Cylinder (Port) |
1 | superseded |
| 12 | 19925175 |
ВИНТ (0.375-16 x 1.75) С Dri Lok SCREW (.375-16 x 1.75) With Dri Lok |
4 | discontinued |
| 13 | F8015 |
ШАЙБА WASHER |
4 | discontinued |
| 14 | 35778 |
ГАЙКА (.500-20) NUT (.500-20) |
2 | superseded |
| 15 | 820618 |
ШТИФТ Вилка цилиндра (нижн.) PIN Cylinder Clevis Lower |
1 | discontinued |
| 16 | 819172F |
КРОНШТЕЙН Цилиндр наклона (Правый борт) BRACKET Tilt Cylinder (Starboard) |
1 | superseded |
| 17 | 48166 |
ФИТИНГ FITTING |
1 | |
| 18 | F740754-1 |
ТРУБОПРОВОД Гидравлический (ПОВЫШЕНИЕ) LINE Hydraulic (UP) |
1 | discontinued |
| 19 | 819509 |
РЕЛЕ RELAY |
2 | superseded |
| 2 | F743454F |
КРОНШТЕЙН Опора насоса/двигателя BRACKET Pump/Motor Mount |
1 | discontinued |
| 20 | F1733 |
ВИНТ (№10-24 x 0.562) НЕРЖ SCREW (#10-24 x .562) SS |
2 | superseded |
| 21 | 819485 |
ПЛАСТИНА Крепление реле PLATE Relay Mounting |
2 | discontinued |
| 22 | 819514A2 |
ЖГУТ ПРОВОДОВ В СБОРЕ HARNESS ASSEMBLY |
1 | superseded |
| 23 | 88819A2 |
ПРОВОД В СБОРЕ (Зеленый/белый) WIRE ASSEMBLY (Green/White) |
1 | discontinued |
| 24 | 88212A4 |
ПРОВОД В СБОРЕ (Синий/белый) WIRE ASSEMBLY (Blue/White) |
1 | discontinued |
| 25 | F749440 |
ШТИФТ Вилка цилиндра (верхн.) PIN Cylinder Clevis (Upper) |
1 | discontinued |
| 26 | 89961 |
ШТИФТ Шплинт PIN Cotter |
1 | superseded |
| 3 | 90086 |
ВИНТ (0.312-18 x 1.500) SCREW (.312-18 x 1.500) |
3 | superseded |
| 4 | 53166 |
СТОПОРНАЯ ШАЙБА (0.312) LOCKWASHER (.312) |
3 | |
| 5 | 19923088 |
ВИНТ (0.250-20 x 0.875) С Dri Lok SCREW (.250-20 x .875) With Dri Lok |
2 | |
| 6 | 26992 |
СТОПОРНАЯ ШАЙБА (0.250), нержавеющая сталь LOCKWASHER (.250) Stainless Steel |
2 | |
| 7 | 8191121 |
ТРУБОПРОВОД Гидравлический (Понижение) LINE Hydraulic (Down) |
1 | discontinued |
| 8 | 45794 |
КОЛЕНЧАТЫЙ ELBOW |
1 | discontinued |
| 9 | F5H272 |
КОМПЛЕКТ ПРОСТАВОК Перевозка SPACER KIT Trailering |
1 | discontinued |
| NS | 435301 |
НАКЛЕЙКА Осторожно – Усилитель дифферента Давление дифферента DECAL Caution-Power Trim Trim Pressure |
1 | |
| NS | 816311 |
ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches) |
AR | superseded |
| _ | 819177A3 |
ДИФФЕРЕНТ И НАКЛОН В СБОРЕ TRIM AND TILT ASSEMBLY |
1 | discontinued |
