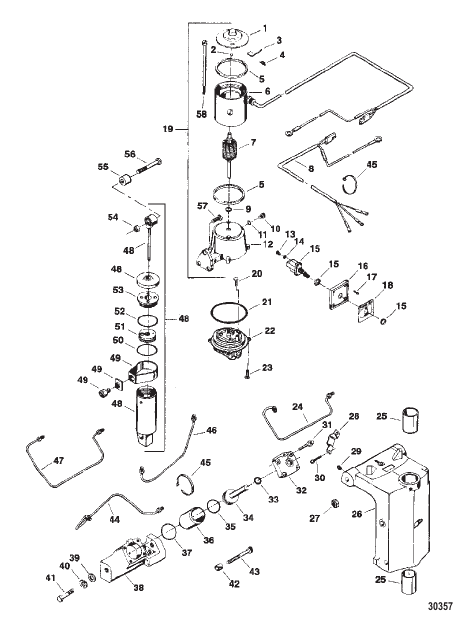

TRIM & TILT ASSY (F5H147/F5H147-1 & F5H148/F5H148-1)
Parts (62)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | F17543 |
ГОЛОВКА В СБОРЕ Сторона коммутатора HEAD ASSEMBLY Comm End |
1 | superseded |
| 10 | F17518 |
ПРОБКА Заливка CAP Fill |
1 | discontinued |
| 11 | F17510 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
1 | superseded |
| 12 | F17505 |
РЕЗЕРВУАР / КРОНШТЕЙН В СБОРЕ RESERVOIR/BRACKET ASSEMBLY |
1 | discontinued |
| 13 | F1280 |
ВИНТ (№8-32 x .250) SCREW (#8-32 x .250) |
3 | superseded |
| 14 | F8078 |
СТОПОРНАЯ ШАЙБА (№8, внутр.) LOCKWASHER (#8 Internal) |
3 | superseded |
| 15 | F299449-4 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ SWITCH ASSEMBLY |
1 | discontinued |
| 16 | F413420 |
ФИКСАТОР Пластина переключателя RETAINER Switch Plate |
1 | discontinued |
| 17 | F1934 |
ВИНТ (№6 x .500) SCREW (#6 x .500) |
4 | discontinued |
| 18 | F449181 |
ПЛАСТИНА Переключатель системы дифферента PLATE Trim Switch |
1 | discontinued |
| 19 | F17563 |
ДВИГАТЕЛЬ / РЕЗЕРВУАР В СБОРЕ (См. каталог деталей 96-11) MOTOR/RESERVOIR ASSEMBLY (Reference Parts Bulletin 96-11) |
1 | superseded |
| 2 | F17539 |
ШАРИК (0.156) BALL (.156) |
1 | discontinued |
| 20 | F1203 |
ВИНТ (0.250-20 x 0.875) SCREW (.250-20 x .875) |
4 | superseded |
| 21 | F17522 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
1 | superseded |
| 22 | F17564 |
КОРПУС КЛАПАНА В СБОРЕ (См. каталог деталей 96-11) VALVE BODY ASSEMBLY (Reference Parts Bulletin 96-11) |
1 | superseded |
| 23 | F1310 |
ВИНТ (№10-24 x 0.625) SCREW (#10-24 x .625) |
4 | discontinued |
| 24 | F455254 |
ТРУБОПРОВОД Гидравлический (Верхний цилиндр системы дифферента) LINE Hydraulic (Top Trim Cylinder) |
1 | discontinued |
| 25 | F191169-1 |
ПОДШИПНИК (Модели F5H147/F5H147-1) BEARING (F5H147/F5H147-1 Models) |
2 | discontinued |
| 26 | FA575072 |
ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ Шарнир (Модели F5H147/F5H147-1) SWIVEL BRACKET ASSEMBLY Swivel (F5H147/F5H147-1 Models) |
1 | superseded |
| 27 | F1892 |
ГАЙКА (0.312-18) (Модели F5H147/F5H147-1) NUT (.312-18) (F5H147/F5H147-1 Models) |
1 | superseded |
| 28 | F455354 |
КРОНШТЕЙН Упор BRACKET Thrust |
1 | discontinued |
| 29 | F213274 |
ФИТИНГ Смазка (Модели F5H147/F5H147-1) FITTING Grease (F5H147/F5H147-1 Models) |
3 | discontinued |
| 3 | F17504 |
НАБОР ЩЕТОК (2 в наборе) BRUSH SET (2 Per Set) |
1 | superseded |
| 30 | F1734 |
ВИНТ И СТОПОРНАЯ ШАЙБА (0.250-20 x 0.500) SCREW AND LOCKWASHER (.250-20 x .500) |
2 | superseded |
| 31 | F1980 |
ВИНТ (0.250-20 x 1.250) SCREW (.250-20 x 1.250) |
4 | discontinued |
| 32 | FA455149 |
КРЫШКА В СБОРЕ COVER ASSEMBLY |
1 | discontinued |
| 33 | F455342 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
1 | superseded |
| 34 | FA455015 |
ПОРШЕНЬ В СБОРЕ PISTON ASSEMBLY |
1 | discontinued |
| 35 | F455278 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Поршень O-RING Piston |
1 | discontinued |
| 36 | F455010 |
ЦИЛИНДР CYLINDER |
1 | discontinued |
| 37 | F455305 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
2 | discontinued |
| 38 | F455545 |
КОРПУС HOUSING |
1 | discontinued |
| 39 | F1778 |
ШАЙБА WASHER |
2 | superseded |
| 4 | F17500 |
НАБОР ПРУЖИН Щетка (2 в наборе) SPRING SET Brush (2 Per Set) |
1 | superseded |
| 40 | F8065 |
СТОПОРНАЯ ШАЙБА (0.375) LOCKWASHER (.375) |
2 | superseded |
| 41 | F1984 |
ВИНТ (0.375-16 x 1.750) SCREW (.375-16 x 1.750) |
2 | discontinued |
| 42 | F455362 |
ВТУЛКА BUSHING |
2 | discontinued |
| 43 | F1635 |
ВИНТ (0.375-16 x 3.50) SCREW (.375-16 x 3.50) |
1 | discontinued |
| 44 | F455253 |
ТРУБОПРОВОД Гидравлический (Нижний цилиндр системы дифферента) LINE Hydraulic (Bottom Trim Cylinder) |
1 | discontinued |
| 45 | F1877 |
ЛЕНТОЧНЫЙ ХОМУТ TIE STRAP |
2 | superseded |
| 46 | F17574 |
ТРУБОПРОВОД Гидравлический (Цилиндр возвратного подъемного механизма) LINE Hydraulic (Return Lift Cylinder) |
1 | discontinued |
| 47 | F17575 |
ТРУБОПРОВОД Гидравлический (Цилиндр впускного подъемного механизма) LINE Hydraulic (Inlet Lift Cylinder) |
1 | discontinued |
| 48 | FA17576 |
ЦИЛИНДР В СБОРЕ CYLINDER ASSEMBLY |
1 | superseded |
| 49 | F17577 |
БАНДАЖ В СБОРЕ BAND ASSEMBLY |
1 | superseded |
| 5 | F17557 |
ПРОКЛАДКА GASKET |
2 | discontinued |
| 50 | F17561-1 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
1 | superseded |
| 51 | F17580 |
ПОРШЕНЬ В СБОРЕ PISTON ASSEMBLY |
1 | discontinued |
| 52 | F17528 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
1 | superseded |
| 53 | F17560 |
ГОЛОВКА В СБОРЕ HEAD ASSEMBLY |
1 | superseded |
| 54 | F7025 |
ГАЙКА (.375-16) NUT (.375-16) |
1 | superseded |
| 55 | F455344 |
ВТУЛКА Цилиндр наклона, верхний BUSHING Tilt Cylinder Upper |
1 | discontinued |
| 56 | F1507 |
ВИНТ (0.375-16 x 2.500) SCREW (.375-16 x 2.500) |
1 | superseded |
| 57 | F1822 |
ВИНТ (0.312-18 x 0.875) SCREW (.312-18 x .875) |
3 | superseded |
| 58 | F17558 |
КОМПЛЕКТ СКВОЗНОГО БОЛТА THRU BOLT PACKAGE |
1 | discontinued |
| 6 | F17556 |
СТАНИНА В СБОРЕ (См. каталог деталей 96-11) FRAME/FIELD ASSEMBLY (Reference Parts Bulletin 96-11) |
1 | superseded |
| 7 | F17555 |
ЯКОРЬ ARMATURE |
1 | discontinued |
| 8 | F449843 |
КАБЕЛЬ В СБОРЕ CABLE ASSEMBLY |
1 | superseded |
| 9 | F17508 |
ШАЙБА Упор WASHER Thrust |
1 | discontinued |
| _ | F5H147 |
ДИФФЕРЕНТ И НАКЛОН В СБОРЕ TRIM AND TILT ASSEMBLY |
1 | superseded |
| _ | F5H147-1 |
ДИФФЕРЕНТ И НАКЛОН В СБОРЕ TRIM AND TILT ASSEMBLY |
1 | superseded |
| _ | F5H148 |
ДИФФЕРЕНТ И НАКЛОН В СБОРЕ TRIM AND TILT ASSEMBLY |
1 | discontinued |
| _ | F5H148-1 |
ДИФФЕРЕНТ И НАКЛОН В СБОРЕ TRIM AND TILT ASSEMBLY |
1 | discontinued |
