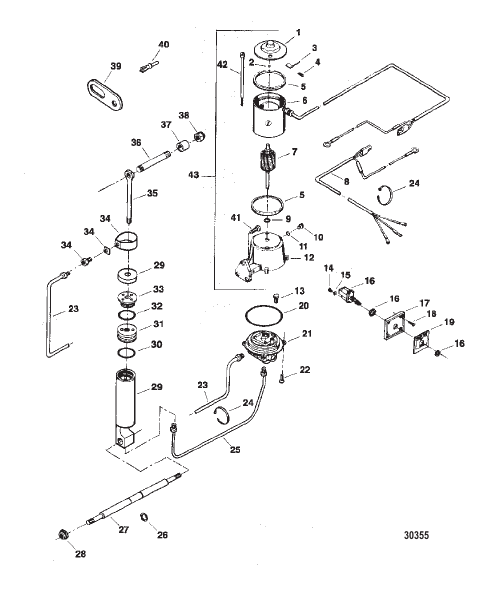

TILT ASSEMBLY (F5H144)
Parts (44)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | F17543 |
ГОЛОВКА В СБОРЕ Сторона коммутатора HEAD ASSEMBLY Comm End |
1 | superseded |
| 10 | F17518 |
ПРОБКА Заливка CAP Fill |
1 | discontinued |
| 11 | F17510 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Крышка горловины O-RING Fill Cap |
1 | superseded |
| 12 | F17505 |
РЕЗЕРВУАР / КРОНШТЕЙН В СБОРЕ RESERVOIR/BRACKET ASSEMBLY |
1 | discontinued |
| 13 | F1203 |
ВИНТ (0.250-20 x 0.875) SCREW (.250-20 x .875) |
4 | superseded |
| 14 | F1280 |
ВИНТ (№8-32 x .250) SCREW (#8-32 x .250) |
3 | superseded |
| 15 | F8078 |
СТОПОРНАЯ ШАЙБА (№8, внутр.) LOCKWASHER (#8 Internal) |
3 | superseded |
| 16 | F299449-4 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ SWITCH ASSEMBLY |
1 | discontinued |
| 17 | F413420 |
ФИКСАТОР Пластина переключателя RETAINER Switch Plate |
1 | discontinued |
| 18 | F1934 |
ВИНТ (№6 x .500) SCREW (#6 x .500) |
4 | discontinued |
| 19 | F413181 |
ПЛАСТИНА Переключатель усилителя наклона PLATE Power Tilt Switch |
1 | discontinued |
| 2 | F17539 |
ШАРИК (0.156) BALL (.156) |
1 | discontinued |
| 20 | F17522 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
1 | superseded |
| 21 | F17564 |
КОРПУС КЛАПАНА В СБОРЕ (В комплекте №13-20-22) (См. каталог деталей 96-11) VALVE BODY ASSEMBLY (Includes # 13-20-22) (Reference Parts Bulletin 96-11) |
1 | superseded |
| 22 | F1310 |
ВИНТ (№10-24 x 0.625) SCREW (#10-24 x .625) |
4 | discontinued |
| 23 | F17596 |
ТРУБОПРОВОД Гидравлический (Верхний цилиндр наклона) LINE Hydraulic (Top Tilt Cylinder) |
1 | discontinued |
| 24 | F1877 |
ЛЕНТОЧНЫЙ ХОМУТ TIE STRAP |
4 | superseded |
| 25 | F17595 |
ТРУБОПРОВОД Гидравлический (Нижний цилиндр наклона) LINE Hydraulic (Bottom Tilt Cylinder) |
1 | discontinued |
| 26 | F178208 |
КОЛЬЦО Стопор RING Retaining |
3 | discontinued |
| 27 | F475632 |
ВАЛ Цилиндр наклона (нижний) SHAFT Tilt Cylinder (Lower) |
1 | discontinued |
| 28 | F7025 |
ГАЙКА (.375-16) NUT (.375-16) |
2 | superseded |
| 29 | F17597 |
ЦИЛИНДР В СБОРЕ Подъемный механизм CYLINDER ASSEMBLY Lift |
1 | discontinued |
| 3 | F17504 |
НАБОР ЩЕТОК (2 в наборе) BRUSH SET (2 Per Set) |
1 | superseded |
| 30 | FA17561-1 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
1 | superseded |
| 31 | F17580 |
ПОРШЕНЬ В СБОРЕ PISTON ASSEMBLY |
1 | discontinued |
| 32 | F17528 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
1 | superseded |
| 33 | F17560 |
ГОЛОВКА В СБОРЕ HEAD ASSEMBLY |
1 | superseded |
| 34 | F17577 |
БАНДАЖ В СБОРЕ BAND ASSEMBLY |
1 | superseded |
| 35 | F17598 |
ШТОК Гидравлический поршень ROD Hydraulic Piston |
1 | discontinued |
| 36 | F475889 |
ВАЛ Цилиндр наклона (верхний) SHAFT Tilt Cylinder (Upper) |
1 | discontinued |
| 37 | F475598 |
ПРОСТАВКА SPACER |
1 | discontinued |
| 38 | F1931 |
ГАЙКА (.500-20) NUT (.500-20) |
2 | superseded |
| 39 | F366433 |
СТОП Наклон (правый борт) STOP Tilt (Starboard) |
1 | superseded |
| 4 | F17500 |
НАБОР ПРУЖИН Щетка (2 в наборе) SPRING SET Brush (2 Per Set) |
1 | superseded |
| 40 | F1966 |
ПРОБКА Поворотный кронштейн PLUG Swivel Bracket |
1 | discontinued |
| 41 | F1822 |
ВИНТ (0.312-18 x 0.875) SCREW (.312-18 x .875) |
3 | superseded |
| 42 | F17558 |
КОМПЛЕКТ СКВОЗНОГО БОЛТА THRU BOLT PACKAGE |
1 | discontinued |
| 43 | F17563 |
ДВИГАТЕЛЬ / РЕЗЕРВУАР В СБОРЕ (См. каталог деталей 96-11) MOTOR/RESERVOIR ASSEMBLY (Reference Parts Bulletin 96-11) |
1 | superseded |
| 5 | F17557 |
ПРОКЛАДКА GASKET |
2 | discontinued |
| 6 | F17556 |
СТАНИНА В СБОРЕ (См. каталог деталей 96-11) FRAME/FIELD ASSEMBLY (Reference Parts Bulletin 96-11) |
1 | superseded |
| 7 | F17555 |
ЯКОРЬ ARMATURE |
1 | discontinued |
| 8 | F449843 |
КАБЕЛЬ В СБОРЕ CABLE ASSEMBLY |
1 | superseded |
| 9 | F17508 |
ШАЙБА Упор WASHER Thrust |
1 | discontinued |
| _ | F5H144 |
НАКЛОН В СБОРЕ TILT ASSEMBLY |
1 | discontinued |
