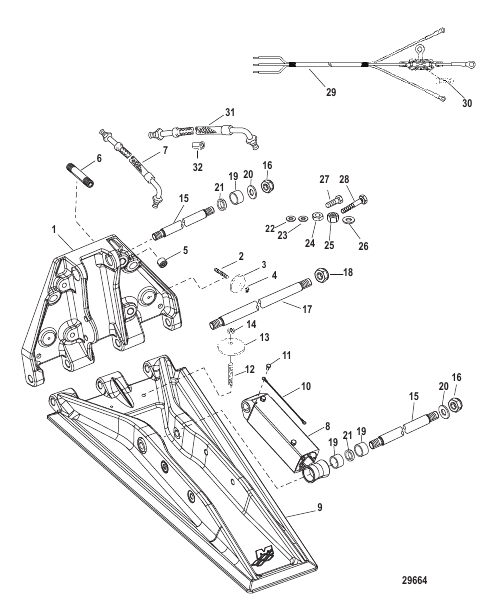

K Plane, 380S (Trim Tab without Pump) (841945A03)
Parts (44)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 841945A03 |
K-PLANE 380S – транцевая плита без насоса K-PLANE 380S - Trim Tab Without Pump |
1 | |
| - | 891574A03 |
ПЛАСТИНА В СБОРЕ (380) (Правый борт) PLATE ASSEMBLY (380) (Starboard) |
1 | |
| - | 891574A02 |
ПЛАСТИНА В СБОРЕ (380) (Левый борт) PLATE ASSEMBLY (380) (Port) |
1 | |
| - | 845532A02 |
КОМПЛЕКТ ПРИВОДА (Зажим из нержавеющей стали) (Перечень деталей см. в разделе «Комплект привода», 845532A02 и 845630A02) ACTUATOR KIT (Stainless Steel Grip) (See Actuator Kit (845532A02 and 845630A02) for Parts Break Down) |
AR | |
| - | 845630A02 |
КОМПЛЕКТ ПРИВОДА (Пластмассовый зажим) (Перечень деталей см. в разделе «Комплект привода», 845532A02 и 845630A02) ACTUATOR KIT (Plastic Grip) (See Actuator Kit (845532A02 and 845630A02) for Parts Break Down) |
AR | |
| - | 884359A03 |
КОМПЛЕКТ ПРИВОДА ДАТЧИКА Аналоговый GAUGE DRIVER KIT Analog |
AR | |
| 1 | 841215T01 |
ПЛАСТИНА В СБОРЕ Верхняя часть (Правый борт) PLATE ASSEMBLY Upper (Starboard) |
1 | |
| 1 | 841215T02 |
ПЛАСТИНА В СБОРЕ Верхняя часть (Левый борт) PLATE ASSEMBLY Upper (Port) |
1 | |
| 10 | 88238A13 |
КАБЕЛЬ В СБОРЕ Заземление CABLE ASSEMBLY Ground |
1 | superseded |
| 11 | 68513 |
ВИНТ (№10-32 x 0.375), нержавеющая сталь SCREW (#10-32 x .375) Stainless Steel |
1 | |
| 12 | 842724 |
ШПИЛЬКА (1.32 x 0.375) STUD (1.32 x .375) |
1 | superseded |
| 13 | 848653T |
АНОД ANODE |
1 | |
| 14 | 826709113 |
ГАЙКА (0.375-24), нержавеющая сталь NUT (.375-24) Stainless Steel |
1 | superseded |
| 15 | 891579 |
ШТИФТ Нержавеющая сталь Крепление цилиндра верхнего и нижнего дифферента PIN Stainless Steel Upper and Lower Trim Cylinder Mount |
2 | superseded |
| 16 | 35000 |
ГАЙКА (0.500-20), нержавеющая сталь NUT (.500-20) Stainless Steel |
4 | |
| 17 | 847195T01 |
ШТИФТ Верхнее и нижнее крыло петли PIN Hinge Upper and Lower Plate |
1 | |
| 18 | 842751 |
ГАЙКА (0.437-20) NUT (.437-20) |
2 | |
| 19 | 895741 |
ВТУЛКА BUSHING |
6 | |
| 2 | 21085 |
ШПИЛЬКА (№10-32 x 0.930) STUD (#10-32 x .930) |
2 | superseded |
| 20 | 846377 |
ШАЙБА (0.531 x 1.06 x 0.095), нержавеющая сталь WASHER (.531 x 1.06 x .095) Stainless Steel |
4 | |
| 21 | 891576 |
ПРОСТАВКА (0.875 x 0.635) SPACER (.875 x .635) |
4 | |
| 22 | 841388 |
ШАЙБА (0.410 x 0.810 x 0.050), нержавеющая сталь Крепление WASHER (.410 x .810 x .050) Stainless Steel Mounting |
8 | |
| 23 | 845998 |
ШАЙБА (0.406 x 1.250 x 0.089) Крепление WASHER (.406 x 1.250 x .089) Mounting |
8 | |
| 24 | 82670912 |
ГАЙКА (0.375-16), нержавеющая сталь Крепление NUT (.375-16) Stainless Steel Mounting |
8 | |
| 25 | 845997 |
ГАЙКА (.625-18) Крепление NUT (.625-18) Mounting |
8 | |
| 26 | 844850 |
ШАЙБА (0.660 x 1.310 x 0.09), нержавеющая сталь Крепление WASHER (.660 x 1.310 x .09) Stainless Steel Mounting |
4 | |
| 27 | 843373 |
ВИНТ (0.375-16 x 3.500) Крепление SCREW (.375-16 x 3.500) Mounting |
4 | |
| 28 | 843575 |
ВИНТ (0.375-16 x 4.00), нержавеющая сталь Крепление SCREW (.375-16 x 4.00) Stainless Steel Mounting |
4 | |
| 29 | 846160A2 |
ЖГУТ ПРОВОДОВ В СБОРЕ HARNESS ASSEMBLY |
2 | |
| 3 | 847266 |
АНОД ANODE |
2 | |
| 30 | 846159 |
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ 10 ампер FUSE 10 Ampere |
1 | |
| 31 | 843556A1 |
Комплект шлангов для K-Plane K-Planes Hose Kit |
OPT | |
| 31 | 843675A1 |
Комплект шлангов для K-Plane K-Planes Hose Kit |
OPT | |
| 31 | 845976 |
ШЛАНГ В СБОРЕ Гидравлический (30.00") HOSE ASSEMBLY Hydraulic (30.00 Inches) |
4 | |
| 31 | 845977 |
РУКАВ Гидравлический (общая длина 60.00") HOSE Hydraulic (60.00 Inches Bulk) |
4 | |
| 31 | 846051 |
РУКАВ Гидравлический (общая длина 96.00") HOSE Hydraulic (96.00 Inches Bulk) |
OPT | |
| 31 | 848789 |
РУКАВ Гидравлический (общая длина 115.00") HOSE Hydraulic (115.00 Inches Bulk) |
OPT | |
| 32 | 38402 |
ФИТИНГ (0.375-24 x 6.250), латунь FITTING (.375-24 x 6.250) Brass |
4 | |
| 4 | 8267096 |
ГАЙКА (№10-32), нержавеющая сталь NUT (#10-32) Stainless Steel |
2 | |
| 5 | 844127 |
ПРОБКА Труба (0.50-14) PLUG (.50-14) Pipe |
2 | |
| 6 | 844142A01 |
ШПИЛЬКА С вкладышем STUD With Insert |
2 | |
| 7 | 845975 |
РУКАВ Гидравлический (9.375") HOSE Hydraulic (9.375 Inches) |
2 | |
| 8 | 845760T09 |
ЦИЛИНДР В СБОРЕ Транцевая плита (Перечень деталей см. в разделе «Цилиндр в сборе, гидравлический», 845760T09) CYLINDER ASSEMBLY Trim Tab (See Cylinder Assembly, Hydraulic (845760T09) Section for Parts Break Down) |
1 | |
| 9 | 891574T01 |
ПЛАСТИНА В СБОРЕ Нижняя часть PLATE ASSEMBLY Lower |
1 |
