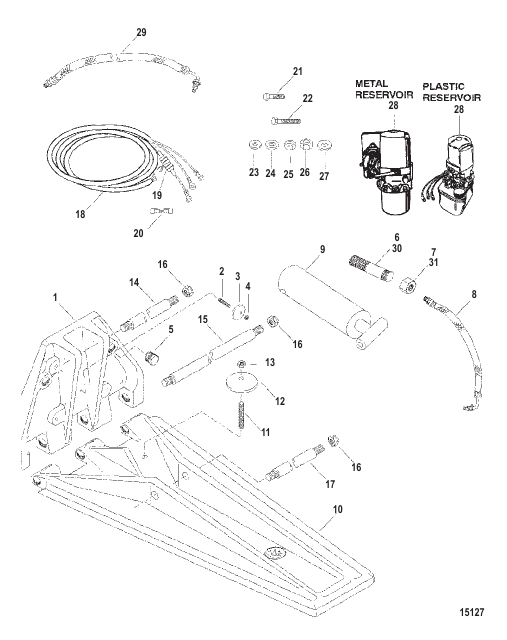

K Plane, 380S (845579A1 / 845580A1 / 846084A2)
Parts (43)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 846204A1 |
ПЛАСТИНА В СБОРЕ (Правый борт) PLATE ASSEMBLY (Starboard) |
1 | discontinued |
| - | 846206A1 |
ПЛАСТИНА В СБОРЕ (Левый борт) PLATE ASSEMBLY (Port) |
1 | discontinued |
| 1 | 847089A2 |
ПЛАСТИНА В СБОРЕ Верхняя часть (Правый борт) PLATE ASSEMBLY Upper (Starboard) |
1 | superseded |
| 1 | 847090A2 |
ПЛАСТИНА В СБОРЕ Верхняя часть (Левый борт) PLATE ASSEMBLY Upper (Port) |
1 | superseded |
| 10 | 845710A1 |
ПЛАСТИНА В СБОРЕ Нижняя часть PLATE ASSEMBLY Lower |
1 | superseded |
| 11 | 21085 |
ШПИЛЬКА (№10-32 x 0.930) STUD (#10-32 x .930) |
1 | superseded |
| 12 | 847332 |
АНОД ANODE |
1 | |
| 13 | 890371 |
ГАЙКА (№10-32) NUT (#10-32) |
1 | superseded |
| 14 | 847196 |
ШТИФТ Цилиндр верхнего дифферента PIN Upper Trim Cylinder Mount |
1 | |
| 15 | 847195 |
ШТИФТ Верхнее и нижнее крыло петли PIN Hinge Upper and Lower Plate |
1 | |
| 16 | 35053 |
ГАЙКА (0.437-20) NUT (.437-20) |
6 | superseded |
| 17 | 847197 |
ШТИФТ Цилиндр нижнего дифферента PIN Lower Trim Cylinder Mount |
1 | |
| 18 | 846160A1 |
ЖГУТ ПРОВОДОВ В СБОРЕ Электропроводка HARNESS ASSEMBLY Wiring |
2 | superseded |
| 19 | 846158 |
ДЕРЖАТЕЛЬ В СБОРЕ Плавкий предохранитель – с зажимами HOLDER ASSEMBLY Fuse - With Clips |
1 | discontinued |
| 2 | 21085 |
ШПИЛЬКА (№10-32 x 0.930) STUD (#10-32 x .930) |
1 | superseded |
| 20 | 846159 |
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ 10 ампер FUSE 10 Ampere |
1 | |
| 21 | 843373 |
ВИНТ (0.375-16 x 3.500) Крепление SCREW (.375-16 x 3.500) Mounting |
4 | |
| 22 | 843575 |
ВИНТ (0.375-16 x 4.00), нержавеющая сталь Крепление SCREW (.375-16 x 4.00) Stainless Steel Mounting |
4 | |
| 23 | 841388 |
ШАЙБА (0.410 x 0.810 x 0.050), нержавеющая сталь Крепление WASHER (.410 x .810 x .050) Stainless Steel Mounting |
8 | |
| 24 | 845998 |
ШАЙБА (0.406 x 1.250 x 0.089) Крепление WASHER (.406 x 1.250 x .089) Mounting |
8 | |
| 25 | 68411 |
ГАЙКА (.375-16) Крепление NUT (.375-16) Mounting |
8 | superseded |
| 26 | 845997 |
ГАЙКА (.625-18) Крепление NUT (.625-18) Mounting |
8 | |
| 27 | 844850 |
ШАЙБА (0.660 x 1.310 x 0.09), нержавеющая сталь Крепление WASHER (.660 x 1.310 x .09) Stainless Steel Mounting |
4 | |
| 28 | 846183A1 |
УЗЕЛ НАСОСОВ И ДВИГАТЕЛЕЙ Дифферент PUMP/MOTOR ASSEMBLY Trim |
2 | superseded |
| 28 | 846183A2 |
УЗЕЛ НАСОСОВ И ДВИГАТЕЛЕЙ Дифферент Пластмасса PUMP/MOTOR ASSEMBLY Trim Plastic |
2 | superseded |
| 28 | 849670A05 |
УЗЕЛ НАСОСОВ И ДВИГАТЕЛЕЙ Дифферент Пластмасса (Перечень деталей см. в разделе «Насос/двигатель в сборе») PUMP/MOTOR ASSEMBLY Trim Plastic |
2 | superseded |
| 29 | 843556A1 |
Комплект шлангов для K-Plane K-Planes Hose Kit |
OPT | |
| 29 | 843675A1 |
Комплект шлангов для K-Plane K-Planes Hose Kit |
OPT | |
| 29 | 845976 |
ШЛАНГ В СБОРЕ Гидравлический (30.00") HOSE ASSEMBLY Hydraulic (30.00 Inches) |
4 | |
| 29 | 845977 |
РУКАВ Гидравлический (общая длина 60.00") HOSE Hydraulic (60.00 Inches Bulk) |
4 | |
| 29 | 846051 |
РУКАВ Гидравлический (общая длина 96.00") HOSE Hydraulic (96.00 Inches Bulk) |
OPT | |
| 29 | 848789 |
РУКАВ Гидравлический (общая длина 115.00") HOSE Hydraulic (115.00 Inches Bulk) |
OPT | |
| 3 | 847266 |
АНОД ANODE |
1 | |
| 30 | 845521A1 |
КОМПЛЕКТ ШПИЛЕК (0.625-11 x 5.500), гидравлический шланг STUD KIT (.625-11 x 5.500) Hydraulic Hose |
OPT | |
| 30 | 845525A1 |
КОМПЛЕКТ ШПИЛЕК (0.625-11 x 6.00), гидравлический шланг STUD KIT (.625-11 x 6.00) Hydraulic Hose |
OPT | |
| 31 | 844093 |
ГАЙКА (0.625-11) специальный – гидравлический шланг NUT (.625-11) Special - Hydraulic Hose |
2 | |
| 4 | 890371 |
ГАЙКА (№10-32) NUT (#10-32) |
1 | superseded |
| 5 | 32804 |
ПРОБКА (0.500-14) Труба PLUG (.500-14) Pipe |
2 | |
| 6 | 847018 |
ШПИЛЬКА (0.625-11 x 4.500) Гидравлический шланг STUD (.625-11 x 4.500) Hydraulic Hose |
2 | |
| 7 | 844093 |
ГАЙКА (0.625-11) специальный – гидравлический шланг NUT (.625-11) Special - Hydraulic Hose |
2 | |
| 8 | 845975 |
РУКАВ Гидравлический (9.375") HOSE Hydraulic (9.375 Inches) |
2 | |
| 9 | 845739A10 |
ЦИЛИНДР В СБОРЕ Гидравлический дифферент CYLINDER ASSEMBLY Hydraulic Trim |
1 | superseded |
| NS | 845461 |
НАКЛЕЙКА Предостережение DECAL Caution |
1 |
