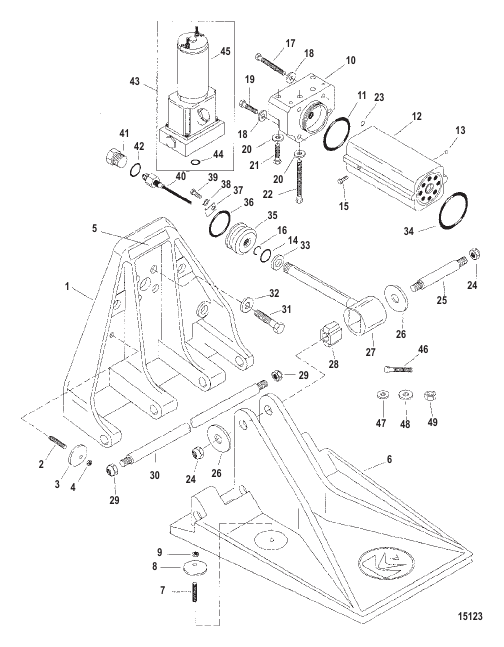

K Plane, 110S (847219A1 / 847227A1)
Parts (58)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 847230A1 |
ПЛАСТИНА В СБОРЕ (С приводом) (левый борт) PLATE ASSEMBLY (With Actuator) (Port) |
1 | discontinued |
| - | 847230A2 |
ПЛАСТИНА В СБОРЕ (С приводом) (правый борт) PLATE ASSEMBLY (With Actuator) (Starboard) |
1 | discontinued |
| - | 847230A3 |
ПЛАСТИНА В СБОРЕ (Без привода) (левый борт) PLATE ASSEMBLY (Without Actuator) (Port) |
1 | discontinued |
| - | 847230A4 |
ПЛАСТИНА В СБОРЕ (Без привода) (правый борт) PLATE ASSEMBLY (Without Actuator) (Starboard) |
1 | discontinued |
| 1 | 8472301 |
ПЛАСТИНА Верхняя часть PLATE Upper |
1 | discontinued |
| 10 | 847241A1 |
ВПУСКНОЙ КОЛЛЕКТОР Цилиндр системы дифферента MANIFOLD ASSEMBLY Trim Cylinder |
1 | discontinued |
| 11 | 45710 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x 0.103) O-RING (1.424 x .103) |
1 | superseded |
| 12 | 847233A1 |
КОРПУС В СБОРЕ Цилиндр системы дифферента HOUSING ASSEMBLY Trim Cylinder |
1 | discontinued |
| 13 | 847234 |
ШАРИК BALL |
1 | discontinued |
| 14 | 845746 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
1 | |
| 15 | 847401 |
ВИНТ (№10-24 x 0.380) Заземление SCREW (#10-24 x .380) Ground |
1 | |
| 16 | 847235 |
КОЛЬЦО Непрерывность RING Continuity |
1 | discontinued |
| 17 | 69029 |
ВИНТ (0.250-28 x 1.750) SCREW (.250-28 x 1.750) |
2 | discontinued |
| 18 | 846673 |
ШАЙБА (0.265 x 0.500 x 0.060), нержавеющая сталь WASHER (.265 x .500 x .060) Stainless Steel |
4 | |
| 19 | 8472681 |
ВИНТ (0.250-28 x 1.00) SCREW (.250-28 x 1.00) |
2 | discontinued |
| 2 | 21085 |
ШПИЛЬКА (№10-32 x 0.930) STUD (#10-32 x .930) |
1 | superseded |
| 20 | 846673 |
ШАЙБА (0.265 x 0.500 x 0.060), нержавеющая сталь WASHER (.265 x .500 x .060) Stainless Steel |
8 | |
| 21 | 8472681 |
ВИНТ (0.250-28 x 1.00) SCREW (.250-28 x 1.00) |
4 | discontinued |
| 22 | 8472691 |
ВИНТ (0.250-28 x 2.750) SCREW (.250-28 x 2.750) |
4 | discontinued |
| 23 | 48171 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.364. x 0.070) O-RING (.364. x .070) |
1 | |
| 24 | 35053 |
ГАЙКА (0.437-20) NUT (.437-20) |
2 | superseded |
| 25 | 847244 |
ШТИФТ Верхняя часть PIN Upper |
1 | discontinued |
| 26 | 847277 |
ШАЙБА WASHER |
2 | discontinued |
| 27 | 847237 |
ШТОК Гидравлический поршень ROD Hydraulic Piston |
1 | discontinued |
| 28 | 847242 |
ВТУЛКА BUSHING |
1 | discontinued |
| 29 | 35053 |
ГАЙКА (0.437-20) NUT (.437-20) |
2 | superseded |
| 3 | 847266 |
АНОД ANODE |
1 | |
| 30 | 847243 |
ШТИФТ Шарнирный PIN Hinge |
1 | discontinued |
| 31 | 847267 |
ВИНТ (0.312-18 x 1.00) SCREW (.312-18 x 1.00) |
4 | discontinued |
| 32 | 841284 |
ШАЙБА (0.340 x 0.750 x 0.050), крепление WASHER (.340 x .750 x .050) Mounting |
4 | discontinued |
| 33 | 845751 |
ШАБЕР Шток SCRAPER Rod |
1 | |
| 34 | 86391 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
1 | |
| 35 | 847236A1 |
ПОРШЕНЬ В СБОРЕ Гидравлический цилиндр PISTON ASSEMBLY Hydraulic Cylinder |
1 | discontinued |
| 36 | 847261 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
1 | discontinued |
| 37 | 847249 |
ДВОРНИК Цилиндр системы дифферента (Более ранняя конструкция) WIPER Trim Cylinder (Early Design) |
1 | discontinued |
| 37 | 847249 |
ДВОРНИК Цилиндр системы дифферента (Поздняя конструкция) WIPER Trim Cylinder (Late Design) |
2 | discontinued |
| 38 | 847290 |
ЛЕПЕСТКОВАЯ ШАЙБА (Более ранняя конструкция) TAB WASHER (Early Design) |
1 | discontinued |
| 38 | 847290 |
ЛЕПЕСТКОВАЯ ШАЙБА (Поздняя конструкция) TAB WASHER (Late Design) |
2 | discontinued |
| 39 | 69022 |
ВИНТ (№10-32 x 0.500), нержавеющая сталь (Более ранняя конструкция) SCREW (#10-32 x .500) Stainless Steel (Early Design) |
1 | |
| 39 | 69022 |
ВИНТ (№10-32 x 0.500), нержавеющая сталь (Поздняя конструкция) SCREW (#10-32 x .500) Stainless Steel (Late Design) |
2 | |
| 4 | 890371 |
ГАЙКА (№10-32) NUT (#10-32) |
1 | superseded |
| 40 | 847248 |
ДАТЧИК (847230A1 и 847230A2) SENSOR (847230A1 and 847230A2) |
1 | superseded |
| 41 | 847273 |
УЗЕЛ ПРОБКИ (847230A3 и 847230A4) PLUG ASSEMBLY (847230A3 and 847230A4) |
1 | discontinued |
| 42 | 48171 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.364. x 0.070) O-RING (.364. x .070) |
1 | |
| 43 | 847245A1 |
НАСОС В СБОРЕ Гидравлический PUMP ASSEMBLY Hydraulic |
2 | discontinued |
| 44 | 847262 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
2 | discontinued |
| 45 | 849150 |
СТАРТЕР Насос системы дифферента MOTOR Trim Pump |
1 | superseded |
| 46 | 847270 |
ВИНТ (0.312-18 x 3.500) крепление SCREW (.312-18 x 3.500) Mounting |
8 | discontinued |
| 47 | 841284 |
ШАЙБА (0.340 x 0.750 x 0.050), крепление WASHER (.340 x .750 x .050) Mounting |
8 | discontinued |
| 48 | 847271 |
ШАЙБА (0.310 x 1.120 x 0.060) крепление WASHER (.310 x 1.120 x .060) Mounting |
8 | discontinued |
| 49 | 67980 |
ГАЙКА (0.312-18) NUT (.312-18) |
8 | superseded |
| 5 | 846874 |
НАКЛЕЙКА DECAL |
1 | superseded |
| 6 | 847231A1 |
ПЛАСТИНА В СБОРЕ Нижняя часть PLATE ASSEMBLY Lower |
1 | discontinued |
| 7 | 21085 |
ШПИЛЬКА (№10-32 x 0.930) STUD (#10-32 x .930) |
1 | superseded |
| 8 | 847266 |
АНОД ANODE |
1 | |
| 9 | 890371 |
ГАЙКА (№10-32) NUT (#10-32) |
1 | superseded |
| NS | 847295A1 |
КОМПЛЕКТ ДАТЧИКА Два линейных резистивных датчика SENSOR KIT Two Linear Resistor Sensors |
OPT | discontinued |
| NS | 847313 |
НАКЛЕЙКА DECAL |
1 | superseded |
