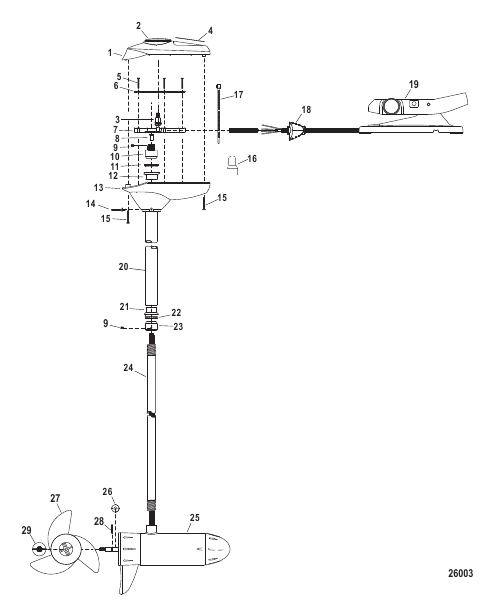

Complete Trolling Motor (Brute 52FB) (12 Volt)
Parts (39)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | MST9360FW |
ОПОРА В СБОРЕ Черный – в сборе Модель Gator Flex 360 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Black - Complete Model Gator Flex 360 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| - | 8M4000308 |
ОПОРА В СБОРЕ Черный – в сборе Модель Gator Flex II 360 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Black - Complete Model Gator Flex II 360 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 1 | M899439T |
КРЫШКА В СБОРЕ Верхняя часть С меткой MEF05319L COVER ASSEMBLY Top Marked MEF05319L |
1 | discontinued |
| 10 | MAF39804T |
ГАЙКА В СБОРЕ Шестерня - Конструкция I – ПРИМЕЧАНИЕ: Исп. с подшипником MFM00501T и чашкой фиксатора MFM00703T NUT ASSEMBLY Pinion - Design I - NOTE: Used With MFM00501T Bearing And MFM00703T Retainer Cup |
1 | superseded |
| 10 | M879293A1 |
КОМПЛЕКТ ГАЙКИ Шестерня - Конструкция II – ПРИМЕЧАНИЕ: Содержит подшипник MFM00502T и чашку фиксатора MFM00702T NUT KIT Pinion - Design II - NOTE: Includes MFM00502T Bearing And MFM00702T Retainer Cup |
1 | discontinued |
| 11 | MFM00501T |
ПОДШИПНИК Шарик (наружный диаметр 1.546) Открытого типа – 15 шариков - Конструкция I BEARING Ball (1.546 Outside Diameter) Open Style - 15 Balls - Design I |
1 | |
| 11 | MFM00502T |
ПОДШИПНИК Шарик (наружный диаметр 1.477) Герметичного типа – 41 шарик - Конструкция II BEARING Ball (1.477 Outside Diameter) Sealed Style - 41 Balls - Design II |
1 | discontinued |
| 12 | MFM00703T |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) - Конструкция I RETAINER CUP Bearing (1.546/1.556 Inside Diameter) - Design I |
1 | discontinued |
| 12 | MFM00702T |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.482/1.487) - Конструкция II RETAINER CUP Bearing (1.482/1.487 Inside Diameter) - Design II |
1 | superseded |
| 13 | M899399T |
КРЫШКА Нижняя часть С меткой MEF004167 COVER Bottom Marked MEF004167 |
1 | |
| 14 | MLF11104T |
ЗАКЛЕПКА (0.125 x 0.375) RIVET (.125 x .375) |
3 | |
| 15 | MAT14101T |
ВИНТ (№8 x 0.625) SCREW (#8 x .625) |
3 | discontinued |
| 16 | MBF02901T |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) CONNECTOR Pigtail (#18-8) |
AR | discontinued |
| 16 | MBF02902T |
СОЕДИНИТЕЛЬ Короткий шланг (№22-14) CONNECTOR Pigtail (#22-14) |
AR | discontinued |
| 17 | 816311T |
ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches) |
AR | |
| 17 | MAF03002T |
ЛЕНТОЧНЫЙ ХОМУТ (0.29/0.31 x 7/9.00") TIE STRAP (.29/.31 x 7/9.00 Inches) |
AR | |
| 18 | MAP07103T |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | discontinued |
| 19 | M899721T |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (63.00") С меткой 8M3000137 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (63.00 Inches) Marked 8M3000137 - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 19 | M899395T |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (69.00") С меткой MLP300652 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (69.00 Inches) Marked MLP300652 - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 2 | MM5925 |
КОМПЛЕКТ ИНДИКАТОРА Верхняя крышка INDICATOR KIT Top Cover |
1 | discontinued |
| 20 | MBF16506T |
ТРУБА Наружная часть (20.00") TUBE Outer (20.00 Inches) |
1 | discontinued |
| 21 | MFM00702T |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.482/1.487) RETAINER CUP Bearing (1.482/1.487 Inside Diameter) |
1 | superseded |
| 22 | MFM00502T |
ПОДШИПНИК Шарик (наружный диаметр 1.477) Герметичного типа – 41 шарик BEARING Ball (1.477 Outside Diameter) Sealed Style - 41 Balls |
1 | discontinued |
| 23 | MSS00602T |
КОНУС Подшипник CONE Bearing |
1 | discontinued |
| 24 | MAF04921T |
КОЛОНКА (42.00"), нержавеющая сталь COLUMN (42.00 Inches) Stainless Steel |
1 | discontinued |
| 24 | MAF04923T |
КОЛОНКА (50.00"), нержавеющая сталь COLUMN (50.00 Inches) Stainless Steel |
1 | discontinued |
| 25 | M899701T |
НИЖНИЙ БЛОК В СБОРЕ В сборе (54# – с регулировкой скорости до 5/2) С меткой 8M4000145 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (54# - 5/2 Speed) Marked 8M4000145 - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 26 | MAR17501T |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | discontinued |
| 27 | M889287T |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица PROPELLER KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub |
1 | discontinued |
| 27 | MAF12415T |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица PROPELLER 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub |
1 | |
| 28 | MBR10202T |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | |
| 29 | MAR09902T |
ГАЙКА ГРЕБНОГО ВИНТА PROP NUT |
1 | |
| 3 | MAF06901T |
ПЕРЕДАЧА Индикатор GEAR Indicator |
1 | discontinued |
| 4 | M899891T |
НАКЛЕЙКА Верхняя крышка – MotorGuide Brute 52 DECAL Top Cover - MotorGuide Brute 52 |
1 | discontinued |
| 5 | MXF13301T |
ВИНТ (№6 x 1.125) SCREW (#6 x 1.125) |
6 | discontinued |
| 6 | MAF12701T |
КРЫШКА Направляющая рейки COVER Rack Guide |
1 | discontinued |
| 7 | MAF12601T |
НАПРАВЛЯЮЩАЯ РЕЙКИ RACK GUIDE |
1 | discontinued |
| 8 | MKP02101T |
ВТУЛКА Вал шарнира BUSHING Pivot Shaft |
1 | discontinued |
| 9 | M899381T |
УСТАНОВОЧНЫЙ ВИНТ (0.250-20 x 312), с шестигранной головкой SET SCREW (.250-20 x .312) Hex Socket Head |
3 |
