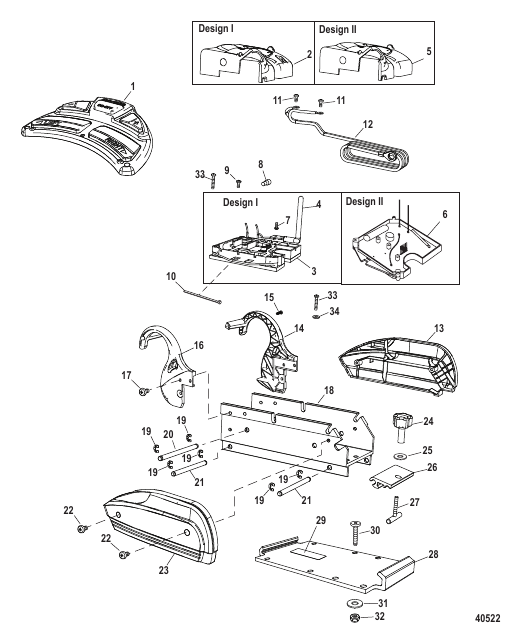

Electrical & Mount Comp. (Fresh Water / Fresh Water Sonar)
Parts (34)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | M899417T |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | superseded |
| 10 | 816311T |
ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches) |
1 | |
| 11 | MBV13301T |
ВИНТ (№8-32 x 0.375) с накладкой – из нержавеющей стали SCREW (#8-32 x .375) With Patch - Stainless Steel |
2 | discontinued |
| 12 | MVP32802 |
КАБЕЛЬ В СБОРЕ Аккумулятор CABLE ASSEMBLY Battery |
1 | superseded |
| 13 | MVP03402 |
КРЕПЛЕНИЕ ТИПА «DECKET» Правый – черный DECKET Right - Black |
1 | superseded |
| 14 | MVP01302 |
СЕДЛО Правый – черный CRADLE Right - Black |
1 | superseded |
| 15 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь SCREW (#8 x .625) Stainless Steel |
1 | superseded |
| 16 | MVP01301 |
СЕДЛО Левый борт – черный CRADLE Left - Black |
1 | superseded |
| 17 | MVP13404T |
ВИНТ (0.250-20 x 0.500), нержавеющая сталь SCREW (.250-20 x .500) Stainless Steel |
4 | |
| 18 | MVP12302T |
БАЗА Крепление BASE Mount |
1 | superseded |
| 19 | MBK04601 |
Е-ОБРАЗНОЕ КОЛЬЦО E RING |
6 | superseded |
| 2 | M889266T |
КРЫШКА В СБОРЕ Указатель заряда аккумулятора – с ленточным кабелем (Конструкция I) (Крышка с отверстием для антенны) COVER ASSEMBLY Battery Meter - With Ribbon Cable (Design I) (Cover with antenna hole) |
1 | discontinued |
| 20 | MVP10606T |
ШТИФТ (5.400") PIN (5.400 Inches) |
1 | discontinued |
| 21 | MVP10607T |
ШТИФТ (4.820") PIN (4.820 Inches) |
2 | discontinued |
| 22 | MVP13404T |
ВИНТ (0.250-20 x 0.500), нержавеющая сталь SCREW (.250-20 x .500) Stainless Steel |
4 | |
| 23 | MVP03401 |
КРЕПЛЕНИЕ ТИПА «DECKET» Левый борт – черный DECKET Left - Black |
1 | superseded |
| 24 | MVP08201 |
РУКОЯТКА В СБОРЕ KNOB ASSEMBLY |
1 | superseded |
| 25 | MVP17105T |
ШАЙБА (0.286 x 0.630 x 0.072), нержавеющая сталь WASHER (.286 x .630 x .072) Stainless Steel |
1 | discontinued |
| 26 | MVP02401 |
КУЛАЧОК Защелка CAM Latch |
1 | superseded |
| 27 | MVP13303T |
БОЛТ С Т-ОБРАЗНОЙ ГОЛОВКОЙ (0.250-20), нержавеющая сталь T BOLT (.250-20) Stainless Steel |
1 | discontinued |
| 28 | MVP123012 |
КОМПЛЕКТ ПЛАСТИН Крепление PLATE KIT Mounting |
1 | superseded |
| 29 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Информационная наклейка NOT SOLD SEPARATE Information Decal |
1 | |
| 3 | M899694T |
ПУЛЬТ В СБОРЕ (Конструкция I) (Внешняя антенна) CONTROLLER ASSEMBLY (Design I) (External Antenna) |
1 | discontinued |
| 30 | MVP13304T |
ВИНТ (0.312-18 x 2.500), нержавеющая сталь SCREW (.312-18 x 2.500) Stainless Steel |
4 | discontinued |
| 31 | MVP17107T |
ШАЙБА (0.344 x 1.250 x 0.040), нержавеющая сталь WASHER (.344 x 1.250 x .040) Stainless Steel |
4 | discontinued |
| 32 | MVP09802T |
КОНТРГАЙКА (0.312-18), нержавеющая сталь LOCKNUT (.312-18) Stainless Steel |
4 | superseded |
| 33 | MVP13402T |
ВИНТ (№8-32 x 1.00) с накладкой – нержавеющая сталь SCREW (#8-32 x 1.00) With Patch - Stainless Steel |
3 | discontinued |
| 34 | 28001 |
ШАЙБА (0.188 x 0.438 x 0.049) WASHER (.188 x .438 x .049) |
1 | discontinued |
| 4 | MVP02104T |
АНТЕННА В СБОРЕ (Конструкция I) ANTENNA ASSEMBLY (Design I) |
1 | discontinued |
| 5 | 87919412T |
КРЫШКА В СБОРЕ Указатель заряда аккумулятора (Конструкция II) (Крышка без отверстия для антенны) COVER ASSEMBLY Battery Meter (Design II) (Cover without antenna hole) |
1 | discontinued |
| 6 | 87919411T |
ПУЛЬТ В СБОРЕ (Конструкция II) (Внутренняя антенна) CONTROLLER ASSEMBLY (Design II) (Internal Antenna) |
1 | discontinued |
| 7 | MVP13302T |
ВИНТ (№6-19 x 0.375), нержавеющая сталь Крепление антенны (Только конструкция I) SCREW (#6-19 x .375) Stainless Steel Antenna Mount (Design I Only) |
1 | discontinued |
| 8 | MBF02902 |
СОЕДИНИТЕЛЬ Короткий шланг (№22-14) CONNECTOR Pigtail (#22-14) |
2 | superseded |
| 9 | MBV13301T |
ВИНТ (№8-32 x 0.375) с накладкой – из нержавеющей стали SCREW (#8-32 x .375) With Patch - Stainless Steel |
1 | discontinued |
