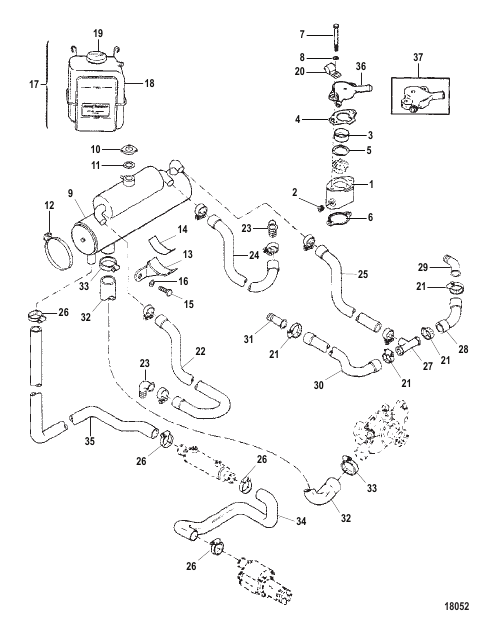

Closed Cooling System (78094A 2)

Closed Cooling System (78094A 2)

Parts (59)

#Part NumberDescriptionQtyStatus
- 78094A2 ЗАКРЫТАЯ СИСТЕМА ОХЛАЖДЕНИЯ
CLOSED COOLING SYSTEM
1 discontinued
- 32802     ПРОБКА Труба (0.125-27)
PLUG Pipe (.125-27)
1 superseded
- 65128     ПРОКЛАДКА Колпачок
GASKET End Cover
2
- 66221     КРЫШКА Торец
COVER End
2
- 66223     ВИНТ Колпачок
SCREW End Cover
2 discontinued
- 61937A6 МОНТАЖНЫЙ КОМПЛЕКТ
INSTALLATION KIT
1 discontinued
- 61937A7 МОНТАЖНЫЙ КОМПЛЕКТ
INSTALLATION KIT
1 discontinued
1 55131A5   КОРПУС В СБОРЕ Термостат (В комплекте крышка)
HOUSING ASSEMBLY Thermostat (Includes Cover)
1
10 55143     ПРОБКА Давление
CAP Pressure
1 superseded
11 815504372   ЗАЖИМ Червячная передача
CLAMP Worm Gear
2
12 815504372   ЗАЖИМ Червячная передача
CLAMP Worm Gear
2
13 79437A2   КРОНШТЕЙН (Левый борт)
BRACKET (Port)
1 discontinued
13 78092A1   КРОНШТЕЙН (Левый борт)
BRACKET (Port)
1 discontinued
13 79438A3   КРОНШТЕЙН (Правый борт)
BRACKET (Starboard)
1 discontinued
13 78093A3   КРОНШТЕЙН (Правый борт)
BRACKET (Starboard)
1 discontinued
14 772233     НАКЛАДКА
PAD
2
15 37612   ВИНТ (0.375-16 x 1.250)
SCREW (.375-16 x 1.250)
3
16 35048   СТОПОРНАЯ ШАЙБА (0.375)
LOCKWASHER (.375)
2
17 71587A10   КОМПЛЕКТ ДЛЯ ВОССТАНОВЛЕНИЯ Охлаждающая жидкость (Компонент нужно покупать у местных поставщиков.)
RECOVERY KIT Coolant (Component parts can be purchased locally.)
1
18 71587A11     БАЧОК Пластик
BOTTLE Plastic
1
19 72058     ПРОБКА
CAP Bottle
1
2 47540   ПРОБКА Труба – головка с внутренним шестигранником (0.375-18)
PLUG Pipe - Allen Head (.375-18)
2 discontinued
20 97862   ЗАЖИМ
CLAMP
1
21 815504220   ЗАЖИМ Червячная передача
CLAMP Worm Gear
8
22 19403   РУКАВ (Правый борт)
HOSE (Starboard)
1
22 3322070   РУКАВ (Общая длина 48.00") (Правый и левый борт)
HOSE (48.00 Inches Bulk) (Starboard and Port)
1 superseded
22 919541   РУКАВ (Правый борт)
HOSE (Starboard)
1 discontinued
23 36305   КОЛЕНЧАТЫЙ (90 градусов)
ELBOW (90 Degrees)
2 superseded
23 92499   ФИТИНГ (45 градусов)
FITTING (45 Degrees)
1 superseded
24 3322070   РУКАВ (Общая длина 48.00") (Левый борт)
HOSE (48.00 Inches Bulk) (Port)
1 superseded
24 19404   РУКАВ (Левый борт)
HOSE (Port)
1 discontinued
24 97558   РУКАВ (Левый борт)
HOSE (Port)
1 discontinued
25 5346170   РУКАВ (Общая длина 48.00")
HOSE (48.00 Inches Bulk)
1 superseded
25 97557   РУКАВ
HOSE
1 superseded
25 8162613   РУКАВ
HOSE
1 discontinued
26 815504220   ЗАЖИМ Червячная передача
CLAMP Worm Gear
6
27 55133T   ТРОЙНИК
TEE
1 superseded
28 3322070   РУКАВ (Общая длина 48.00") (Левый борт)
HOSE (48.00 Inches Bulk) (Port)
1 superseded
28 48132   РУКАВ (Левый борт)
HOSE (Port)
1
28 8174381   РУКАВ (Левый борт)
HOSE (Port)
1 discontinued
28 8174382   РУКАВ (Левый борт)
HOSE (Port)
1 discontinued
29 92499   ФИТИНГ (45 градусов)
FITTING (45 Degrees)
1 superseded
3 47508   РУКАВ
SLEEVE
1 superseded
30 3322070   РУКАВ (Общая длина 48.00") (Правый борт)
HOSE (48.00 Inches Bulk) (Starboard)
1 superseded
30 8174393   РУКАВ (Правый борт)
HOSE (Starboard)
1 discontinued
30 8174394   РУКАВ (Правый борт)
HOSE (Starboard)
1 discontinued
31 45084   ФИТИНГ Прямой
FITTING Straight
1 superseded
32 97525   РУКАВ
HOSE
1 discontinued
33 815504228   ЗАЖИМ Червячная передача
CLAMP Worm Gear
2
34 92833   РУКАВ
HOSE
1
35 92837   РУКАВ
HOSE
1
36 47441A1   КРЫШКА (Конструкция I)
COVER (Design I)
1
37 97428T2   КРЫШКА Термостат (Конструкция II)
COVER Thermostat (Design II)
1 discontinued
4 488181   ПРОКЛАДКА Верхняя часть
GASKET Upper
1
5 47510   ПРОКЛАДКА Средний
GASKET Middle
1
6 530451   ПРОКЛАДКА Нижняя часть
GASKET Lower
1
7 48115   ВИНТ (0.375-16 x 3.50)
SCREW (.375-16 x 3.50)
2 discontinued
8 35048   СТОПОРНАЯ ШАЙБА (0.375)
LOCKWASHER (.375)
2
9 78094A3   РЕЗЕРВУАР В СБОРЕ
RESERVOIR ASSEMBLY
1
