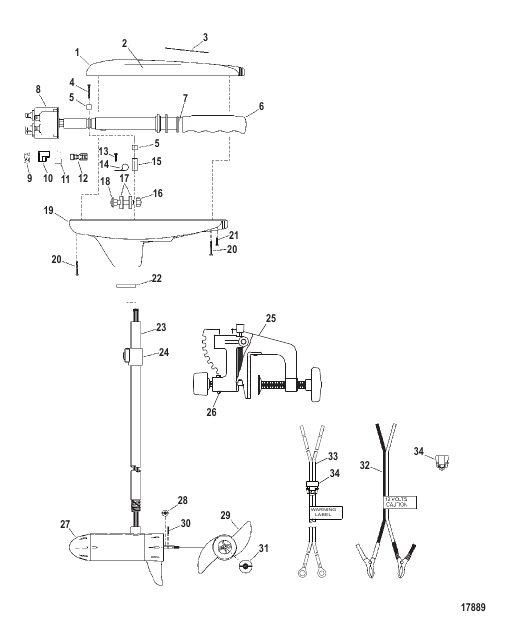

Complete Trolling Motor (Model T34) (12 Volt)
Parts (47)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | MM5907 |
КОМПЛЕКТ КРЫШЕК Верхняя часть [9B017600] THRU [9B264820] COVER KIT Top [9B017600] THRU [9B264820] |
1 | discontinued |
| 1 | MAR053247 |
КРЫШКА Верхняя часть [9B264821] & Up COVER Top [9B264821] & Up |
1 | superseded |
| 10 | MAT08001 |
РУКАВ Изоляционный [9B017600] THRU [9B484450] SLEEVE Insulating [9B017600] THRU [9B484450] |
1 | superseded |
| 11 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) [9B017600] THRU [9B484450] CONNECTOR Pigtail (#18-8) [9B017600] THRU [9B484450] |
4 | superseded |
| 12 | MBR16106 |
КЛЕММА Быстроразъемный [9B484451] & Up TERMINAL Quick Connect [9B484451] & Up |
4 | superseded |
| 13 | MRT13303 |
ВИНТ (№10-32 x 0.500) [9B496032] & Up SCREW (#10-32 x .500) [9B496032] & Up |
1 | superseded |
| 14 | MKP03604 |
P-ХОМУТ (№10 x 0.375) [9B496032] & Up P CLAMP (#10 x .375) [9B496032] & Up |
1 | superseded |
| 15 | MAT15504 |
КРОНШТЕЙН Опора проводов [9B017600] THRU [9B496031] BRACKET Wire Support [9B017600] THRU [9B496031] |
1 | superseded |
| 16 | MXT09802 |
КОНТРГАЙКА (0.250-20), нержавеющая сталь LOCKNUT (.250-20) Stainless Steel |
1 | superseded |
| 17 | MTT17108 |
ШАЙБА Изогнутый WASHER Curved |
2 | superseded |
| 18 | MTT13402 |
БОЛТ (0.250-20 x 1.75) BOLT (.250-20 x 1.75) |
1 | superseded |
| 19 | MAR004227 |
КРЫШКА Нижняя часть [9B017600] THRU [9B264820] COVER Bottom [9B017600] THRU [9B264820] |
1 | superseded |
| 19 | MAR004247 |
КРЫШКА Нижняя часть [9B264821] & Up COVER Bottom [9B264821] & Up |
1 | superseded |
| 2 | MM5902 |
НАБОР НАКЛЕЕК Верхняя крышка – MotorGuide [9B017600] THRU [9B264820] DECAL SET Top Cover - MotorGuide [9B017600] THRU [9B264820] |
1 | superseded |
| 20 | MLF14104 |
ВИНТ (№8 x 1.00) SCREW (#8 x 1.00) |
3 | superseded |
| 21 | MFR13501 |
ВИНТ (№8 x 0.500) SCREW (#8 x .500) |
2 | superseded |
| 22 | MAT07901 |
УПЛОТНЕНИЕ Колонка SEAL Column |
1 | superseded |
| 23 | MTT04908 |
КОЛОНКА (30.00"), нержавеющая сталь COLUMN (30.00 Inches) Stainless Steel |
1 | discontinued |
| 23 | MAL04901 |
КОЛОНКА (30.00"), алюминий COLUMN (30.00 Inches) Aluminum |
1 | superseded |
| 24 | MXT15802 |
ВТУЛКА В СБОРЕ Регулировка глубины – серый/черный – стиль T - Конструкция I COLLAR ASSEMBLY Depth Adjust - Gray/Black - T Style - Design I |
1 | superseded |
| 24 | MTM15804 |
ВТУЛКА В СБОРЕ Регулировка глубины – черная – с пятью лопастями - Конструкция II COLLAR ASSEMBLY Depth Adjust - Black - 5 Lobe Style - Design II |
1 | superseded |
| 25 | MCK300042 |
ОПОРА В СБОРЕ В сборе Ручка, модель 03 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Bar Knob Model 03 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 25 | MCK300072 |
ОПОРА В СБОРЕ В сборе Мягкая на ощупь модель 03 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Soft Touch Model 03 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 25 | MKM300032 |
ОПОРА В СБОРЕ В сборе Модель 31 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 31 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 26 | MCK10004 |
ФРИКЦИОННАЯ НАКЛАДКА Пластик FRICTION STRIP Plastic |
1 | superseded |
| 27 | MFF397072 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (34# – с регулировкой скорости до 5/2) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» [9B017600] THRU [9B483584] LOWER UNIT ASSEMBLY Complete (34# - 5/2 Speed) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown [9B017600] THRU [9B483584] |
1 | superseded |
| 27 | MHM397062 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (30# – с регулировкой скорости до 5/2) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» [9B483585] THRU [9B495291] LOWER UNIT ASSEMBLY Complete (30# - 5/2 Speed) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown [9B483585] THRU [9B495291] |
1 | superseded |
| 27 | MHM39706T |
НИЖНИЙ БЛОК В СБОРЕ В сборе (30# – с регулировкой скорости до 5/2) С меткой MHM397065 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» [9B495292] & Up LOWER UNIT ASSEMBLY Complete (30# - 5/2 Speed) Marked MHM397065 - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown [9B495292] & Up |
1 | |
| 28 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 29 | MAF174395 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 2-лопастной, нейлоновый – 3.0" PROP KIT 2 Blade Nylon - 3.0 Inch |
1 | superseded |
| 3 | MPT19003 |
НАКЛЕЙКА Верхняя крышка (12 вольт T34 MotorGuide) DECAL Top Cover (12 Volt T34 MotorGuide) |
1 | discontinued |
| 3 | MPT05626 |
НАКЛЕЙКА Верхняя крышка (T34 Power Plus на 12 В) DECAL Top Cover (T34 Power Plus 12 Volts) |
1 | discontinued |
| 30 | MBR10201 |
ШТИФТ Привод гребного винта (0.125 x 1.00) PIN Prop Drive (.125 x 1.00) |
1 | superseded |
| 31 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция I – все нейлоновые PROP NUT - Design I - All Nylon |
1 | superseded |
| 31 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT - Design II - Nylon With Brass Insert |
1 | superseded |
| 32 | MTM328092 |
КАБЕЛЬ В СБОРЕ Аккумулятор [9B017600] THRU [9B484450] CABLE ASSEMBLY Battery [9B017600] THRU [9B484450] |
1 | superseded |
| 33 | MTT32809T |
КАБЕЛЬ В СБОРЕ Аккумулятор С меткой MTT328092 – с двумя клеммами MBR16106 [9B484451] & Up CABLE ASSEMBLY Battery Marked MTT328092 - With Two Terminals MBR16106 [9B484451] & Up |
1 | discontinued |
| 34 | MGR01901 |
ВТУЛКА Кабель аккумулятора BUSHING Battery Cable |
1 | superseded |
| 4 | MAR13301 |
ВИНТ (№8 x 1.375) SCREW (#8 x 1.375) |
2 | superseded |
| 5 | MAR03603 |
ЗАЖИМ Крепление рукоятки CLAMP Handle Retainer |
2 | superseded |
| 6 | MBT372072 |
РУКОЯТКА В СБОРЕ HANDLE ASSEMBLY |
1 | superseded |
| 7 | MBT05907 |
НАКЛЕЙКА Индикатор - Конструкция I – быстрый – медленный – стрелки DECAL Indicator - Design I - Rabbit - Turtle - Arrows |
1 | superseded |
| 7 | MBT05908 |
НАКЛЕЙКА Индикатор - Конструкция II – номера – стрелки DECAL Indicator - Design II - Numbers - Arrows |
1 | superseded |
| 8 | MKT15002 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Ротационный SWITCH ASSEMBLY Rotary |
1 | superseded |
| 9 | MBR16103 |
КЛЕММА Флаг (гнездо №20-14) [9B017600] THRU [9B484450] TERMINAL Flag (Female #20-14) [9B017600] THRU [9B484450] |
2 | superseded |
| 9 | MBR16102 |
КЛЕММА Флаг (гнездо №18-12) [9B017600] THRU [9B484450] TERMINAL Flag (Female #18-12) [9B017600] THRU [9B484450] |
4 | superseded |
| NS | MJF18102 |
MEDALLION MotorGuide – серебристый [9B017600] THRU [9B264820] MEDALLION MotorGuide - Silver [9B017600] THRU [9B264820] |
1 | superseded |
