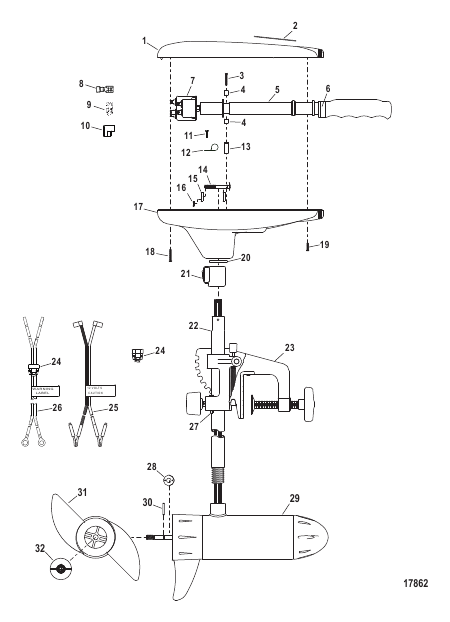

Complete Trolling Motor (Model T25) (12 Volt)
Parts (39)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | MAR053247 |
КРЫШКА Верхняя часть COVER Top |
1 | superseded |
| 10 | MAT08001 |
РУКАВ Изоляционный [9B277740] THRU [9B485130] SLEEVE Insulating [9B277740] THRU [9B485130] |
1 | superseded |
| 11 | MRT13303 |
ВИНТ (№10-32 x 0.500) [9B485131] & Up SCREW (#10-32 x .500) [9B485131] & Up |
1 | superseded |
| 12 | MKP03604 |
P-ХОМУТ (№10 x 0.375) Опора проводов [9B485131] & Up P CLAMP (#10 x .375) Wire Support [9B485131] & Up |
1 | superseded |
| 13 | MAT15504 |
КРОНШТЕЙН Опора проводов [9B277740] THRU [9B485130] BRACKET Wire Support [9B277740] THRU [9B485130] |
1 | superseded |
| 14 | MTT13402 |
БОЛТ (0.250-20 x 1.75) BOLT (.250-20 x 1.75) |
1 | superseded |
| 15 | MTT17108 |
ШАЙБА Изогнутый WASHER Curved |
2 | superseded |
| 16 | MXT09802 |
КОНТРГАЙКА (0.250-20), нержавеющая сталь LOCKNUT (.250-20) Stainless Steel |
1 | superseded |
| 17 | MAR004247 |
КРЫШКА Нижняя часть COVER Bottom |
1 | superseded |
| 18 | MLF14104 |
ВИНТ (№8 x 1.00) SCREW (#8 x 1.00) |
1 | superseded |
| 19 | MFR13501 |
ВИНТ (№8 x 0.500) SCREW (#8 x .500) |
2 | superseded |
| 2 | MPT19005 |
НАКЛЕЙКА Верхняя крышка Подруливающее устройство MotorGuide Thruster 25, 12 Вольт DECAL Top Cover MotorGuide Thruster 25 12 Volt |
1 | superseded |
| 20 | MAT07901 |
УПЛОТНЕНИЕ Колонка SEAL Column |
1 | superseded |
| 21 | MTM15804 |
ВТУЛКА В СБОРЕ Регулировка глубины – черная – с пятью лопастями COLLAR ASSEMBLY Depth Adjust - Black - 5 Lobe Style |
1 | superseded |
| 22 | MAL04901 |
КОЛОНКА (30.00"), алюминий COLUMN (30.00 Inches) Aluminum |
1 | superseded |
| 22 | MTT04908 |
КОЛОНКА (30.00"), нержавеющая сталь COLUMN (30.00 Inches) Stainless Steel |
1 | discontinued |
| 23 | MKM30003S |
ОПОРА В СБОРЕ В сборе Модель 31 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 31 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 23 | MCK300042 |
ОПОРА В СБОРЕ В сборе Модель 31 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Bar Knob Model 03 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 23 | MCK30007S |
ОПОРА В СБОРЕ В сборе Модель 31 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Soft Touch Model 03 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 24 | MGR01901 |
ВТУЛКА Кабель аккумулятора BUSHING Battery Cable |
1 | superseded |
| 25 | MTT328032 |
КАБЕЛЬ В СБОРЕ Аккумулятор [9B277740] THRU [9B485130] CABLE ASSEMBLY Battery [9B277740] THRU [9B485130] |
1 | superseded |
| 26 | MTT32809T |
КАБЕЛЬ В СБОРЕ Аккумулятор С меткой MTT328092 – с двумя клеммами MBR16106 [9B485131] & Up CABLE ASSEMBLY Battery Marked MTT328092 - With Two Terminals MBR16106 [9B485131] & Up |
1 | discontinued |
| 27 | MCK10004 |
ФРИКЦИОННАЯ НАКЛАДКА Пластик FRICTION STRIP Plastic |
1 | superseded |
| 28 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 29 | MHM397052 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (30# – с регулировкой скорости до 5/2) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» [9B277740] THRU [9B481537] LOWER UNIT ASSEMBLY Complete (30# - 5/2 Speed) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown [9B277740] THRU [9B481537] |
1 | superseded |
| 29 | MHM397062 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (30# – с регулировкой скорости до 5/2) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» [9B481538] THRU [9B494644] LOWER UNIT ASSEMBLY Complete (30# - 5/2 Speed) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown [9B481538] THRU [9B494644] |
1 | superseded |
| 29 | MHM39706T |
НИЖНИЙ БЛОК В СБОРЕ В сборе (30# – с регулировкой скорости до 5/2) С меткой MHM397065 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» [9B494645] & Up LOWER UNIT ASSEMBLY Complete (30# - 5/2 Speed) Marked MHM397065 - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown [9B494645] & Up |
1 | |
| 3 | MAR13302 |
ВИНТ (№8 x 1.500) SCREW (#8 x 1.500) |
2 | superseded |
| 30 | MBR10201 |
ШТИФТ Привод гребного винта (0.125 x 1.00) PIN Prop Drive (.125 x 1.00) |
1 | superseded |
| 31 | MFF12405 |
ГРЕБНОЙ ВИНТ 2-лопастной, нейлоновый – 3.0" PROPELLER 2 Blade Nylon - 3.0 Inch |
1 | superseded |
| 32 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция I – все нейлоновые PROP NUT - Design I - All Nylon |
1 | superseded |
| 32 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT - Design II - Nylon With Brass Insert |
1 | superseded |
| 4 | MAR03603 |
ЗАЖИМ Крепление рукоятки CLAMP Handle Retainer |
2 | superseded |
| 5 | MBT372072 |
РУКОЯТКА В СБОРЕ HANDLE ASSEMBLY |
1 | superseded |
| 6 | MBT05907 |
НАКЛЕЙКА Индикатор - Конструкция I – быстрый – медленный – стрелки DECAL Indicator - Design I - Rabbit - Turtle - Arrows |
1 | superseded |
| 6 | MBT05908 |
НАКЛЕЙКА Индикатор - Конструкция II – номера – стрелки DECAL Indicator - Design II - Numbers - Arrows |
1 | superseded |
| 7 | MKT15002 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Ротационный SWITCH ASSEMBLY Rotary |
1 | superseded |
| 8 | MBR16106 |
КЛЕММА Быстроразъемный [9B485131] & Up TERMINAL Quick Connect [9B485131] & Up |
4 | superseded |
| 9 | MBR16102 |
КЛЕММА Флаг (гнездо №18-12) [9B277740] THRU [9B485130] TERMINAL Flag (Female #18-12) [9B277740] THRU [9B485130] |
4 | superseded |
