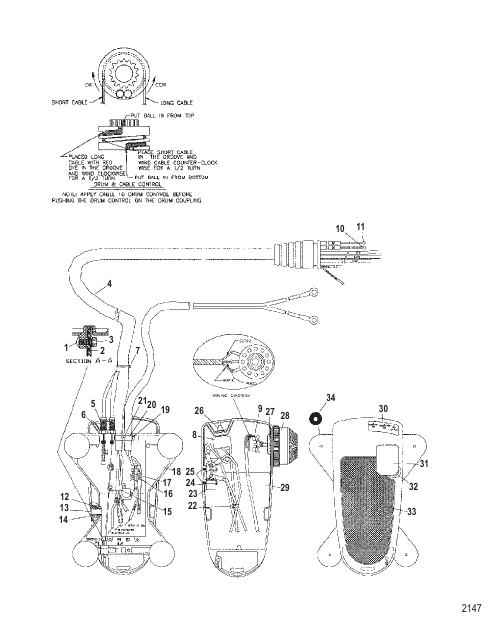

Foot Pedal Assembly (MXC300382)
Parts (35)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | MXC300382 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе С меткой MXC300342 FOOT PEDAL ASSEMBLY Complete |
1 | superseded |
| 1 | MFM13304 |
ВИНТ (№10-32 x 0.625) SCREW (#10-32 x .625) |
6 | superseded |
| 10 | MPM02703 |
КАБЕЛЬ В СБОРЕ Рулевой механизм – короткий CABLE ASSEMBLY Steering - Short |
1 | superseded |
| 11 | MPM02704 |
КАБЕЛЬ В СБОРЕ Рулевой механизм – длинный CABLE ASSEMBLY Steering - Long |
1 | superseded |
| 12 | MBK04601 |
Е-ОБРАЗНОЕ КОЛЬЦО E RING |
1 | superseded |
| 13 | MPM10201 |
ШТИФТ Ножная педаль PIN Foot Pedal |
1 | superseded |
| 14 | MAP02001 |
ВТУЛКА BUSHING |
2 | superseded |
| 15 | MAP03601 |
ЗАЖИМ Кабель CLAMP Cable |
1 | superseded |
| 16 | MFM13303 |
ВИНТ (№10-32 x 0.375) SCREW (#10-32 x .375) |
1 | superseded |
| 17 | MFM02903 |
БЛОК Клемма BLOCK Terminal |
1 | superseded |
| 18 | MPM003016 |
БАЗА Ножная педаль BASE Foot Pedal |
1 | discontinued |
| 19 | MPM01901 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | discontinued |
| 2 | MPM12101 |
ШКИВ - Конструкция I – одновременная замена обоих шкивов – не менять местами PULLEY |
2 | superseded |
| 20 | MFM00601 |
ВТУЛКА Фиксатор COLLAR Retainer |
1 | superseded |
| 21 | MBK13602 |
ВИНТ (№8-32 x .375) SCREW (#8-32 x .375) |
1 | superseded |
| 22 | 56762 |
ЛЕНТОЧНЫЙ ХОМУТ (4.00") TIE STRAP (4.00 Inches) |
1 | |
| 23 | MAP15104 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Микро SWITCH ASSEMBLY Micro |
1 | superseded |
| 24 | MSP09802 |
ГАЙКА (№6-32) NUT (#6-32) |
2 | superseded |
| 25 | MPM13501 |
ВИНТ (№6-32 x 1.12) SCREW (#6-32 x 1.12) |
2 | superseded |
| 26 | MFP17701 |
ЧЕХОЛ Тумблерный переключатель BOOT Toggle Switch |
1 | superseded |
| 27 | MLP04602 |
КОЛЬЦО Стопор RING Retaining |
1 | superseded |
| 28 | MPM08201 |
РУКОЯТКА В СБОРЕ Регулируемая скорость KNOB ASSEMBLY Variable Speed |
1 | superseded |
| 29 | MPM10103 |
НОЖНАЯ ПЕДАЛЬ FOOT PEDAL |
1 | discontinued |
| 3 | MPM12201 |
ШАРНИР Pulley PIVOT Pulley |
2 | superseded |
| 30 | MPM05703 |
НАКЛЕЙКА DECAL |
1 | superseded |
| 31 | 85517 |
КРЫШКА Переключатель COVER Switch |
1 | discontinued |
| 32 | MKP15701 |
ЧЕХОЛ Микропереключатель BOOT Micro Switch |
1 | superseded |
| 33 | MPM05401 |
НАКЛАДКА Ножная педаль PAD Foot Plate |
1 | superseded |
| 34 | MPM02301 |
УПОР (№8-32) Резина BUMPER (#8-32) Rubber |
4 | superseded |
| 4 | MAP327382 |
КАБЕЛЬ В СБОРЕ Контрольный (69.00") CABLE ASSEMBLY Control (69.00 Inches) |
1 | superseded |
| 5 | MPM01401 |
ПРУЖИНА SPRING |
2 | superseded |
| 6 | MPM09802 |
ГАЙКА (0.312-24) NUT (.312-24) |
2 | superseded |
| 7 | 816311T |
ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches) |
2 | |
| 8 | MPM15303 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Тумблер - Конструкция I – с припаянными проводами SWITCH ASSEMBLY Toggle |
1 | superseded |
| 9 | MAP16803 |
ПОТЕНЦИОМЕТР В СБОРЕ POTENTIOMETER ASSEMBLY |
1 | superseded |
