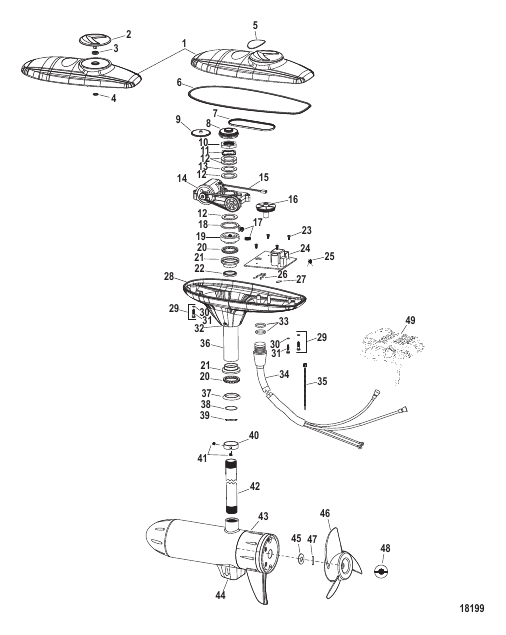

| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | MST921BF |
ОПОРА В СБОРЕ В сборе Модель 21 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 21 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| - | MST924BF |
ОПОРА В СБОРЕ В сборе Модель 24 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 24 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 1 | M00992 |
КРЫШКА В СБОРЕ Верхняя часть - Конструкция I – трехвинтовой монтаж – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте комплект M898106A1 – см. Сервисный бюллетень 2004-05 COVER ASSEMBLY Top - Design I - Three Screw Mounted - NOTE: Part No Longer Available - Order Kit M898106A1 - Reference Service Bulletin 2004-05 |
1 | superseded |
| 1 | M898106A1 |
КОМПЛЕКТ КРЫШЕК Верхняя часть – ПРИМЕЧАНИЕ: В комплекте с верхней и нижней крышкой и крепежными деталями – монтаж на пяти винтах COVER KIT Top - NOTE: Includes Top And Bottom Cover Plus Mounting Hardware - Five Screw Mounted |
1 | disc. |
| 1 | MEX05304 |
КРЫШКА В СБОРЕ Верхняя часть - Конструкция II – пятивинтовой монтаж COVER ASSEMBLY Top - Design II - Five Screw Mounted |
1 | superseded |
| 10 | M00947 |
ГАЙКА Колонка - Конструкция I – без нейлоновой накладки NUT Column - Design I - Without Nylon Patch |
1 | superseded |
| 10 | M0094702 |
ГАЙКА Колонка - Конструкция II – с нейлоновой накладкой NUT Column - Design II - With Nylon Patch |
1 | superseded |
| 11 | M00936 |
ВОЛНИСТАЯ ШАЙБА WAVE WASHER |
1 | superseded |
| 12 | M00946 |
ШАЙБА Плоск. WASHER Flat |
4 | superseded |
| 13 | M00952 |
ШАЙБА Трение WASHER Friction |
1 | superseded |
| 14 | M0093402 |
ТРАНСМИССИЯ В СБОРЕ (12/24 Вольт) TRANSMISSION ASSEMBLY (12/24 Volt) |
1 | superseded |
| 15 | M01128 |
КАБЕЛЬ В СБОРЕ Потенциометр колонки CABLE ASSEMBLY Column Pot |
1 | superseded |
| 16 | M00942 |
ПЕРЕДАЧА Индикатор GEAR Indicator |
1 | superseded |
| 17 | M00959 |
УСТАНОВОЧНЫЙ ВИНТ (0.250-28 x 0.500) - Конструкция I – к короткой стопорной лепестковой шайбе – ПРИМЕЧАНИЕ: SET SCREW (.250-28 x .500) - Design I - For Short Tab Stop Washer |
2 | disc. |
| 17 | MAF14202 |
УСТАНОВОЧНЫЙ ВИНТ (0.250-28 x 0.750) - Конструкция II – для стопорной шайбы с длинными лепестками SET SCREW (.250-28 x .750) - Design II - For Long Tab Stop Washer |
2 | superseded |
| 18 | M00945 |
ШАЙБА Стоп - Конструкция I – короткая транцевая плита WASHER Stop - Design I - Short Tab |
1 | superseded |
| 18 | M0094502 |
ШАЙБА Стоп - Конструкция II – длинные лепестки WASHER Stop - Design II - Long Tab |
1 | superseded |
| 19 | M00944 |
ЗАЖИМ Верхняя колонка CLAMP Upper Column |
1 | superseded |
| 2 | M0094010 |
ИНДИКАТОР - Конструкция I – ярко-красная INDICATOR - Design I - Ruby Red |
1 | superseded |
| 2 | M0094004 |
ИНДИКАТОР - Конструкция II – ярко-красная с серебристой стрелкой INDICATOR - Design II - Ruby Red With Silver Arrow |
1 | superseded |
| 20 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) Открытого типа – 15 шариков - Конструкция I – верхняя и нижняя колонки BEARING Ball (1.546 Outside Diameter) Open Style - 15 Balls - Design I - Upper And Lower Column |
2 | superseded |
| 20 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) Открытого типа – 15 шариков - Конструкция II – только верхняя колонка BEARING Ball (1.546 Outside Diameter) Open Style - 15 Balls - Design II - Upper Column Only |
1 | superseded |
| 20 | MFM00502 |
ПОДШИПНИК Шарик (наружный диаметр 1.477) Герметичного типа – 41 шарик - Конструкция II – только нижняя колонка BEARING Ball (1.477 Outside Diameter) Sealed Style - 41 Balls - Design II - Lower Column Only |
1 | superseded |
| 21 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) - Конструкция I – верхняя и нижняя колонки RETAINER CUP Bearing (1.546/1.556 Inside Diameter) - Design I - Upper And Lower Column |
2 | superseded |
| 21 | MFM00702 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.482/1.487) - Конструкция II – верхняя и нижняя колонки RETAINER CUP Bearing (1.482/1.487 Inside Diameter) - Design II - Upper And Lower Column |
1 | superseded |
| 22 | M00951 |
УПЛОТНЕНИЕ Внутренняя колонка SEAL Inner Column |
1 | superseded |
| 23 | M0100005 |
ВИНТ (№6 x .313) SCREW (#6 x .313) |
4 | superseded |
| 24 | M0089124 |
ПЕЧАТНАЯ ПЛАТА В СБОРЕ PCB ASSEMBLY |
1 | superseded |
| 25 | MXS05002 |
КОНДЕНСАТОР (0.022) CAPACITOR (.022) |
1 | superseded |
| 26 | M00954 |
ЗАЖИМ Фиксатор CLIP Retainer |
1 | superseded |
| 27 | M00282 |
ВЕНТИЛЯЦИЯ Всепогодн. VENT All Weather |
1 | superseded |
| 28 | M00935 |
КРЫШКА Нижняя часть - Конструкция I – к лепестку короткой стопорной шайбы – трехвинтовой монтаж – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте комплект M898106A1 – см. Сервисный бюллетень 2004-05 COVER Bottom - Design I - For Short Stop Washer Tab - Three Screw Mounted - NOTE: Part No Longer Available - Order Kit M898106A1 - Reference Service Bulletin 2004-05 |
1 | superseded |
| 28 | MEX004039 |
КОМПЛЕКТ КРЫШЕК Нижняя часть В комплекте поз. №17 и 18 - Конструкция II – для стопорной шайбы с длинными лепестками – трехвинтовой монтаж – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте комплект M898106A1 COVER KIT Bottom Includes Ref # 17 And 18 - Design II - For Long Stop Washer Tab - Three Screw Mounted - NOTE: Part No Longer Available - Order Kit M898106A1 |
1 | disc. |
| 28 | MEX00405 |
КРЫШКА Нижняя часть - Конструкция III – пятивинтовой монтаж COVER Bottom - Design III - Five Screw Mounted |
1 | superseded |
| 29 | M00603 |
ВИНТ В СБОРЕ – ПРИМЕЧАНИЕ: Исп. со смонтированными на трех винтах крышками SCREW ASSEMBLY - NOTE: Used With Three Screw Mounted Covers |
3 | superseded |
| 29 | M00603 |
ВИНТ В СБОРЕ – ПРИМЕЧАНИЕ: Исп. со смонтированными на пяти винтах крышками SCREW ASSEMBLY - NOTE: Used With Five Screw Mounted Covers |
5 | superseded |
| 3 | M0035902 |
УПЛОТНЕНИЕ SEAL |
1 | superseded |
| 30 | M0044501 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
3/5 | superseded |
| 31 | M0043801 |
ВИНТ (№7-10 x 0.750) SCREW (#7-10 x .750) |
3/5 | disc. |
| 32 | MLF11103 |
ЗАКЛЕПКА (0.125 x 0.375) RIVET (.125 x .375) |
3 | superseded |
| 33 | M00955 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
2 | superseded |
| 34 | M00929 |
КАБЕЛЬ В СБОРЕ Устройство управления CABLE ASSEMBLY Control |
1 | superseded |
| 35 | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") TIE STRAP (.16 x 7/8.00 Inches) |
AR | superseded |
| 35 | MR22001 |
ЛЕНТОЧНЫЙ ХОМУТ (4.00") TIE STRAP (4.00 Inches) |
AR | superseded |
| 36 | MAF16506 |
ТРУБА Наружная часть (20.00") TUBE Outer (20.00 Inches) |
1 | superseded |
| 36 | MAF165101 |
ТРУБА Наружная часть (30.00") TUBE Outer (30.00 Inches) |
1 | superseded |
| 37 | MAF00603 |
ГОНОЧНЫЙ Подшипник - Конструкция I – исп. с подшипниками открытого типа RACE Bearing - Design I - Used With Open Style Bearing |
1 | superseded |
| 38 | MAF06301 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО - Конструкция I – исп. с подшипниками открытого типа O-RING - Design I - Used With Open Style Bearing |
1 | superseded |
| 39 | MAF17101 |
ВОЛНИСТАЯ ШАЙБА - Конструкция I – исп. с подшипниками открытого типа WAVE WASHER - Design I - Used With Open Style Bearing |
2 | superseded |
| 4 | M00943 |
ЗАЖИМ CLIP |
1 | superseded |
| 40 | MXF00602 |
ВТУЛКА Подшипник - Конструкция I – исп. с подшипниками открытого типа – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте комплект MSS00602S COLLAR Bearing - Design I - Used With Open Style Bearing - NOTE: Part No Longer Available - Order Kit MSS00602S |
1 | disc. |
| 40 | MSS00602S |
КОМПЛЕКТ КОНУСОВ И ПОДШИПНИКОВ – ПРИМЕЧАНИЕ: Включает детали конструкции II – MAF14201B, MFM00502, MFM00702 и MSS00602 CONE AND BEARING KIT - NOTE: Includes Design II Parts - MAF14201B And MFM00502 And MFM00702 And MSS00602 |
1 | disc. |
| 40 | MSS00602 |
КОНУС Подшипник - Конструкция II – исп. с шариковыми подшипниками герметичного типа CONE Bearing - Design II - Used With Sealed Style Ball Bearing |
1 | superseded |
| 41 | MAF14201B |
УСТАНОВОЧНЫЙ ВИНТ (0.250-20 x 312), с шестигранной головкой SET SCREW (.250-20 x .312) Hex Socket Head |
2 | superseded |
| 42 | MAF04912 |
КОЛОНКА (45.00"), нержавеющая сталь COLUMN (45.00 Inches) Stainless Steel |
1 | superseded |
| 42 | MAF04910 |
КОЛОНКА (50.00"), нержавеющая сталь COLUMN (50.00 Inches) Stainless Steel |
1 | superseded |
| 42 | MAF04914 |
КОЛОНКА (60.00"), нержавеющая сталь COLUMN (60.00 Inches) Stainless Steel |
1 | superseded |
| 43 | MTE397022 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (82# – переменная) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (82# - Variable) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | disc. |
| 44 | MXS06001 |
НАКЛЕЙКА Бирюзовая стрелка DECAL Teal Arrow |
2 | superseded |
| 45 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 46 | MAF174346 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete II - Конструкция I – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete II - Design I - With Nylon Prop Nut |
1 | superseded |
| 46 | MAF174555 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция II – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design II - With Nylon Prop Nut |
1 | superseded |
| 46 | MAF174755 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция III – с гайкой гребного винта с латунной вставкой PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design III - With Brass Insert Prop Nut |
1 | superseded |
| 46 | MAF12412 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete II С комплектом гребного винта 48-MAF174346 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete II With Prop Kit 48-MAF174346 |
1 | superseded |
| 46 | MAF12415 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица С комплектом гребного винта 48-MAF174555 и MAF174755 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub With Prop Kit 48-MAF174555 And MAF174755 |
1 | superseded |
| 47 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 48 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция I – все нейлоновые PROP NUT - Design I - All Nylon |
1 | superseded |
| 48 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT - Design II - Nylon With Brass Insert |
1 | superseded |
| 49 | M0099101 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | superseded |
| 5 | MAF19006 |
НАКЛЕЙКА Верхняя крышка Thrust Tour ESP-FB, тяга, 24 В, 82 фунт. DECAL Top Cover Lbs 82 Thrust Tour ESP-FB 24 Volt |
1 | disc. |
| 6 | M00937 |
УПЛОТНЕНИЕ Крышка корпуса - Конструкция I – исп. с трехвинтовыми крышками SEAL Housing Cover - Design I - Used With Three Screw Style Covers |
1 | superseded |
| 6 | M00948 |
УПЛОТНЕНИЕ Крышка корпуса - Конструкция II – исп. с пятивинтовыми крышками SEAL Housing Cover - Design II - Used With Five Screw Style Covers |
1 | superseded |
| 7 | M00941 |
РЕМЕНЬ Стрелка индикатора привода BELT Drive Indicator Arrow |
1 | superseded |
| 8 | M00939 |
ПЕРЕДАЧА Привод колонки GEAR Column Drive |
1 | superseded |
| 9 | M00949 |
ПЕРЕДАЧА Позиционирование потенциометра GEAR Pot Positioning |
1 | superseded |
| NS | M00136 |
РЕМЕНЬ Трансмиссия BELT Transmission |
1 | superseded |
| NS | M00588 |
КЛЕММА TERMINAL |
3 | superseded |
| NS | M0051903 |
СОЕДИНИТЕЛЬ (3-конт.) CONNECTOR (3 Pin) |
1 | superseded |
