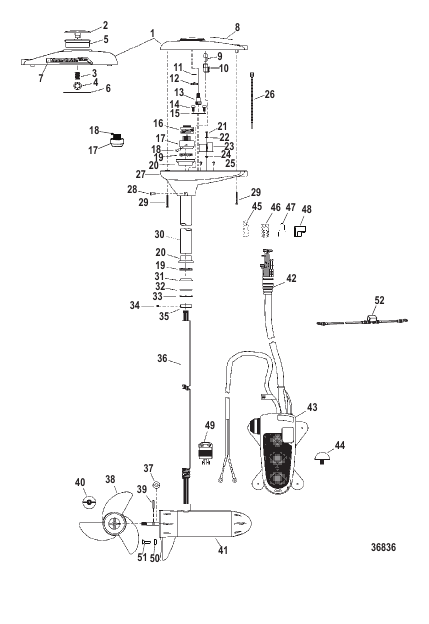

Complete Trolling Motor (TR109FB / TR109FBD) (36 Volt)
Parts (93)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | MST921BF |
ОПОРА В СБОРЕ В сборе Модель 21 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 21 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| - | MST924BF |
ОПОРА В СБОРЕ В сборе Модель 24 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 24 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 1 | MAF053262 |
КРЫШКА В СБОРЕ Верхняя часть - Конструкция I – MotorGuide Tour COVER ASSEMBLY Top - Design I - MotorGuide Tour |
1 | superseded |
| 1 | MM5911 |
КРЫШКА В СБОРЕ Верхняя часть - Конструкция II – MotorGuide Digital COVER ASSEMBLY Top - Design II - MotorGuide Digital |
1 | |
| 10 | MAF394012 |
ДЕРЖАТЕЛЬ В СБОРЕ Лампа HOLDER ASSEMBLY Lamp |
1 | superseded |
| 11 | MAK04601 |
Е-ОБРАЗНОЕ КОЛЬЦО Нержавеющая сталь E RING Stainless Steel |
1 | superseded |
| 12 | MAF06903 |
ПЕРЕДАЧА Холостой ролик – нейлон Нейлон GEAR Idler - Nylon Nylon |
1 | superseded |
| 13 | MAF06902 |
ПЕРЕДАЧА Индикатор – нейлон Нейлон GEAR Indicator - Nylon Nylon |
1 | superseded |
| 14 | MBK13602 |
ВИНТ (№8-32 x .375) SCREW (#8-32 x .375) |
2 | superseded |
| 15 | MAF315512 |
КРОНШТЕЙН В СБОРЕ BRACKET ASSEMBLY |
1 | superseded |
| 16 | MFM06701 |
БАРАБАННЫЙ КОНТРОЛЛЕР - Конструкция I – исп. только с колонкой с просверленным отверстием DRUM CONTROL - Design I - Used With Hole Drilled Type Column Only |
1 | superseded |
| 16 | 879330T60 |
БАРАБАННЫЙ КОНТРОЛЛЕР - Конструкция II – исп. только с колонкой с резьбой DRUM CONTROL - Design II - Used With Threaded Type Column Only |
1 | discontinued |
| 17 | MFM06402 |
СОЕДИНИТЕЛЬНАЯ МУФТА Барабанный контроллер - Конструкция I – исп. только с колонкой с просверленным отверстием COUPLING Drum Control - Design I - Used With Hole Drilled Type Column Only |
1 | superseded |
| 17 | 879330T59 |
СОЕДИНИТЕЛЬНАЯ МУФТА Барабанный контроллер - Конструкция II – исп. только с колонкой с резьбой COUPLING Drum Control - Design II - Used With Threaded Type Column Only |
1 | discontinued |
| 18 | MLF11103 |
ЗАКЛЕПКА (0.125 x 0.375) - Конструкция I – исп. только с колонкой с просверленным отверстием RIVET (.125 x .375) - Design I - Used With Hole Drilled Type Column Only |
2 | superseded |
| 18 | MAF14201B |
УСТАНОВОЧНЫЙ ВИНТ (0.250-20 x 312), с шестигранной головкой - Конструкция II – исп. только с колонкой с резьбой SET SCREW (.250-20 x .312) Hex Socket Head - Design II - Used With Threaded Type Column Only |
1 | superseded |
| 19 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) Открытого типа – 15 шариков - Конструкция I – верхняя и нижняя колонки BEARING Ball (1.546 Outside Diameter) Open Style - 15 Balls - Design I - Upper And Lower Column |
2 | superseded |
| 19 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) Открытого типа – 15 шариков - Конструкция II – только верхняя колонка BEARING Ball (1.546 Outside Diameter) Open Style - 15 Balls - Design II - Upper Column Only |
1 | superseded |
| 19 | MFM00502 |
ПОДШИПНИК Шарик (наружный диаметр 1.477) Герметичного типа – 41 шарик - Конструкция II – только нижняя колонка BEARING Ball (1.477 Outside Diameter) Sealed Style - 41 Balls - Design II - Lower Column Only |
1 | superseded |
| 2 | MM5922 |
КОМПЛЕКТ ИНДИКАТОРА Верхняя крышка INDICATOR KIT Top Cover |
1 | discontinued |
| 20 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) - Конструкция I – верхняя и нижняя колонки RETAINER CUP Bearing (1.546/1.556 Inside Diameter) - Design I - Upper And Lower Column |
2 | superseded |
| 20 | MFM00702 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.482/1.487) - Конструкция II – верхняя и нижняя колонки RETAINER CUP Bearing (1.482/1.487 Inside Diameter) - Design II - Upper And Lower Column |
1 | superseded |
| 21 | MFM13501 |
ВИНТ (№4-40 x 0.375) [9B157373] & Below SCREW (#4-40 x .375) [9B157373] & Below |
1 | discontinued |
| 22 | MFM09801 |
ШАЙБА [9B157373] & Below WASHER [9B157373] & Below |
1 | discontinued |
| 23 | MAF15722 |
БОРТ В СБОРЕ (36 В) – ПРИМЕЧАНИЕ: Деталь больше не поставляется – см. Сервисный бюллетень 2004-02 [9B157373] & Below BOARD ASSEMBLY (36V) - NOTE: Part No Longer Available - Reference Service Bulletin 2004-02 [9B157373] & Below |
1 | discontinued |
| 24 | MFM17102 |
ШАЙБА [9B157373] & Below WASHER [9B157373] & Below |
1 | discontinued |
| 25 | MFM02301 |
УПОР ШТОКА STEM BUMPER |
4 | discontinued |
| 26 | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") [9B157373] & Below TIE STRAP (.16 x 7/8.00 Inches) [9B157373] & Below |
AR | superseded |
| 26 | MAF03002 |
ЛЕНТОЧНЫЙ ХОМУТ (0.29/0.31 x 7/9.00") [9B157374] & Up TIE STRAP (.29/.31 x 7/9.00 Inches) [9B157374] & Up |
AR | superseded |
| 27 | MAF00411 |
КРЫШКА Нижняя часть - Конструкция I - монтаж с тремя заклепками COVER Bottom - Design I - Mounted With Three Rivets |
1 | superseded |
| 27 | MAF004139 |
КОМПЛЕКТ КРЫШЕК Нижняя часть В комплекте два установочных винта - Конструкция II – монтаж с двумя установочными винтами COVER KIT Bottom Includes Two Set Screws - Design II - Mounted With Two Set Screws |
1 | discontinued |
| 28 | MLF11104 |
ЗАКЛЕПКА (0.125 x 0.375) - Конструкция I RIVET (.125 x .375) - Design I |
3 | superseded |
| 28 | MAF14201B |
УСТАНОВОЧНЫЙ ВИНТ (0.250-20 x 312), с шестигранной головкой - Конструкция II SET SCREW (.250-20 x .312) Hex Socket Head - Design II |
2 | superseded |
| 29 | MAF14102 |
ВИНТ (№10-24 x 0.625) SCREW (#10-24 x .625) |
3 | superseded |
| 3 | MAF01401 |
ПРУЖИНА SPRING |
1 | superseded |
| 30 | MAF16506 |
ТРУБА Наружная часть (20.00") TUBE Outer (20.00 Inches) |
1 | superseded |
| 30 | MAF165101 |
ТРУБА Наружная часть (30.00") TUBE Outer (30.00 Inches) |
1 | superseded |
| 31 | MAF00603 |
ГОНОЧНЫЙ Подшипник - Конструкция I – исп. с подшипниками открытого типа RACE Bearing - Design I - Used With Open Style Bearing |
1 | superseded |
| 32 | MAF06301 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО - Конструкция I – исп. с подшипниками открытого типа O-RING - Design I - Used With Open Style Bearing |
1 | superseded |
| 33 | MAF17101 |
ВОЛНИСТАЯ ШАЙБА - Конструкция I – исп. с подшипниками открытого типа WAVE WASHER - Design I - Used With Open Style Bearing |
2 | superseded |
| 34 | MAF14201B |
УСТАНОВОЧНЫЙ ВИНТ (0.250-20 x 312), с шестигранной головкой SET SCREW (.250-20 x .312) Hex Socket Head |
2 | superseded |
| 35 | MXF00602 |
ВТУЛКА Подшипник - Конструкция I – исп. с подшипниками открытого типа – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте комплект MSS00602S COLLAR Bearing - Design I - Used With Open Style Bearing - NOTE: Part No Longer Available - Order Kit MSS00602S |
1 | discontinued |
| 35 | MSS00602S |
КОМПЛЕКТ КОНУСОВ И ПОДШИПНИКОВ – ПРИМЕЧАНИЕ: Включает детали конструкции II – MAF14201B, MFM00502, MFM00702 и MSS00602 CONE AND BEARING KIT - NOTE: Includes Design II Parts - MAF14201B And MFM00502 And MFM00702 And MSS00602 |
1 | discontinued |
| 35 | MSS00602 |
КОНУС Подшипник - Конструкция II – исп. с подшипниками герметичного типа CONE Bearing - Design II - Used With Sealed Style Bearing |
1 | superseded |
| 36 | MFR04934T |
КОЛОНКА (36.00"), нержавеющая сталь - Конструкция I – с просверленным отверстием – должна использоваться с компонентами конструкции I – тросовый барабан, муфта и заклепки COLUMN (36.00 Inches) Stainless Steel - Design I - Drilled Hole Style - Must Be Used With Design I Components - Cable Drum And Coupling And Rivets |
1 | discontinued |
| 36 | MAF04920T |
КОЛОНКА (36.00"), нержавеющая сталь - Конструкция II – с резьбой – должна использоваться с компонентами конструкции II – тросовый барабан, муфта и установочный винт COLUMN (36.00 Inches) Stainless Steel - Design II - Threaded Style - Must Be Used With Design II Components - Cable Drum And Coupling And Set Screw |
1 | discontinued |
| 36 | MFM04915 |
КОЛОНКА (45.00"), нержавеющая сталь - Конструкция I – с просверленным отверстием – должна использоваться с компонентами конструкции I – тросовый барабан, муфта и заклепки COLUMN (45.00 Inches) Stainless Steel - Design I - Drilled Hole Style - Must Be Used With Design I Components - Cable Drum And Coupling And Rivets |
1 | superseded |
| 36 | MAF04922T |
КОЛОНКА (45.00"), нержавеющая сталь - Конструкция II – с резьбой – должна использоваться с компонентами конструкции II – тросовый барабан, муфта и установочный винт COLUMN (45.00 Inches) Stainless Steel - Design II - Threaded Style - Must Be Used With Design II Components - Cable Drum And Coupling And Set Screw |
1 | |
| 36 | MFR04913 |
КОЛОНКА (50.00"), нержавеющая сталь - Конструкция I – с просверленным отверстием – должна использоваться с компонентами конструкции I – тросовый барабан, муфта и заклепки COLUMN (50.00 Inches) Stainless Steel - Design I - Drilled Hole Style - Must Be Used With Design I Components - Cable Drum And Coupling And Rivets |
1 | superseded |
| 36 | MAF04923T |
КОЛОНКА (50.00"), нержавеющая сталь - Конструкция II – с резьбой – должна использоваться с компонентами конструкции II – тросовый барабан, муфта и установочный винт COLUMN (50.00 Inches) Stainless Steel - Design II - Threaded Style - Must Be Used With Design II Components - Cable Drum And Coupling And Set Screw |
1 | discontinued |
| 36 | MFR04925 |
КОЛОНКА (60.00"), нержавеющая сталь - Конструкция I – с просверленным отверстием – должна использоваться с компонентами конструкции I – тросовый барабан, муфта и заклепки COLUMN (60.00 Inches) Stainless Steel - Design I - Drilled Hole Style - Must Be Used With Design I Components - Cable Drum And Coupling And Rivets |
1 | superseded |
| 36 | MAF04924T |
КОЛОНКА (60.00"), нержавеющая сталь - Конструкция II – с резьбой – должна использоваться с компонентами конструкции II – тросовый барабан, муфта и установочный винт COLUMN (60.00 Inches) Stainless Steel - Design II - Threaded Style - Must Be Used With Design II Components - Cable Drum And Coupling And Set Screw |
1 | discontinued |
| 37 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 38 | MAF174346 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete II - Конструкция I – с нейлоновой гайкой гребного винта [9B157373] & Below PROP KIT 3 Blade Nylon - 3.5 Inch - Machete II - Design I - With Nylon Prop Nut [9B157373] & Below |
1 | superseded |
| 38 | MAF174555 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция II – с нейлоновой гайкой гребного винта [9B157374] & Up PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design II - With Nylon Prop Nut [9B157374] & Up |
1 | superseded |
| 38 | MAF174755 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция III – с гайкой гребного винта с латунной вставкой [9B157374] & Up PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design III - With Brass Insert Prop Nut [9B157374] & Up |
1 | superseded |
| 38 | MAF12412 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete II С комплектом гребного винта 48-MAF174346 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete II With Prop Kit 48-MAF174346 |
1 | superseded |
| 38 | MAF12415 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица С комплектом гребного винта 48-MAF174555 и MAF174755 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub With Prop kit 48-MAF174555 And MAF174755 |
1 | superseded |
| 39 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 4 | MAF04601 |
ЗАЖИМ CLIP |
1 | superseded |
| 40 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция I – все нейлоновые PROP NUT - Design I - All Nylon |
1 | superseded |
| 40 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT - Design II - Nylon With Brass Insert |
1 | superseded |
| 41 | MXF397022 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (109# – переменная) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» [9B157373] & Below LOWER UNIT ASSEMBLY Complete (109# - Variable) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown [9B157373] & Below |
1 | discontinued |
| 41 | MXC397022 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (109# – переменная) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» [9B157374] & Up LOWER UNIT ASSEMBLY Complete (109# - Variable) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown [9B157374] & Up |
1 | superseded |
| 42 | MAP07101 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | superseded |
| 43 | MXC300442 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (63.00"), модифицированный микропереключатель – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (63.00 Inches) Revised Micro Switch - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | superseded |
| 43 | MXC30034T |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (63.00"), добавлен выключатель вкл/выкл – с меткой MXC300342 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (63.00 Inches) Added On/Off Switch - Marked MXC300342 - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | superseded |
| 43 | MXC30054T |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (63.00"), новые кабели – с меткой MXC300542 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (63.00 Inches) New Cables - Marked MXC300542 - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 43 | MAP300332 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (69.00") – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» [9B157373] & Below FOOT PEDAL ASSEMBLY Complete (69.00 Inches) - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown [9B157373] & Below |
1 | discontinued |
| 43 | MXC300382 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (69.00") – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» [9B157374] & Up FOOT PEDAL ASSEMBLY Complete (69.00 Inches) - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown [9B157374] & Up |
1 | superseded |
| 43 | MXC300362 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (69.00") – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» [9B157374] & Up FOOT PEDAL ASSEMBLY Complete (69.00 Inches) Revised Micro Switch - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown [9B157374] & Up |
1 | superseded |
| 43 | MXC30046T |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (69.00") – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» [9B157374] & Up FOOT PEDAL ASSEMBLY Complete (69.00 Inches) Added On/Off Switch - Marked MXC300462 - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown [9B157374] & Up |
1 | discontinued |
| 44 | MPM02301 |
УПОР (№8-32) Ножная педаль BUMPER (#8-32) Foot Pedal |
4 | superseded |
| 45 | MKP16401 |
КЛЕММА Винт (№16-14) [9B157373] & Below TERMINAL Screw (#16-14) [9B157373] & Below |
1 | superseded |
| 46 | MBR16102 |
КЛЕММА Флаг (гнездо №18-12) [9B157373] & Below TERMINAL Flag (Female #18-12) [9B157373] & Below |
1 | superseded |
| 47 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) [9B157373] & Below CONNECTOR Pigtail (#18-8) [9B157373] & Below |
5 | superseded |
| 47 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) [9B157374] & Up CONNECTOR Pigtail (#18-8) [9B157374] & Up |
2 | superseded |
| 47 | MBF02902 |
СОЕДИНИТЕЛЬ Короткий шланг (№22-14) [9B157374] & Up CONNECTOR Pigtail (#22-14) [9B157374] & Up |
4 | superseded |
| 48 | MAT08001 |
РУКАВ Изоляционный [9B157373] & Below SLEEVE Insulating [9B157373] & Below |
1 | superseded |
| 49 | MFP02901 |
ПРОБКА - Только специальные модели PLUG - Special Models Only |
1 | superseded |
| 5 | MAF09501 |
ОКНО LENS |
1 | superseded |
| 50 | MAR00202 |
АНОД Цинк - Конструкция I ANODE Zinc - Design I |
1 | superseded |
| 50 | M879341T |
АНОД Алюминий - Конструкция II ANODE Aluminum - Design II |
1 | discontinued |
| 51 | MDK13301 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
1 | superseded |
| 52 | MM309922 |
ПРОВОД / ПРЕРЫВАТЕЛЬ В СБОРЕ Перемычка – 50 ампер WIRE/BREAKER ASSEMBLY Jumper - 50 Ampere |
1 | superseded |
| 6 | MAF04602 |
ФИКСАТОР RETAINER |
1 | superseded |
| 7 | MAF19013 |
НАКЛЕЙКА Боковая сторона – MotorGuide Tour - Конструкция I DECAL Side - MotorGuide Tour - Design I |
1 | superseded |
| 7 | MAF05704 |
НАКЛЕЙКА Боковая сторона – MotorGuide Digital - Конструкция II DECAL Side - MotorGuide Digital - Design II |
1 | superseded |
| 8 | MAF19014 |
НАКЛЕЙКА Верхняя крышка MotorGuide TR-FB - Конструкция I DECAL Top Cover MotorGuide TR-FB - Design I |
1 | discontinued |
| 8 | MAF19024 |
НАКЛЕЙКА Верхняя крышка MotorGuide Tour TR-109, 36 Вольт - Конструкция II DECAL Top Cover MotorGuide Tour TR-109 36 Volt - Design II |
1 | discontinued |
| 8 | MAF19033 |
НАКЛЕЙКА Верхняя крышка MotorGuide Digital Tour, 36 Вольт - Конструкция III DECAL Top Cover MotorGuide Digital Tour 36 Volt - Design III |
1 | superseded |
| 9 | MAF09301 |
ИНДИКАТОР (36 Вольт) [9B157373] & Below LAMP (36 Volt) [9B157373] & Below |
1 | superseded |
| 9 | MAF09303 |
ИНДИКАТОР (12 Вольт) [9B157374] & Up LAMP (12 Volt) [9B157374] & Up |
1 | superseded |
