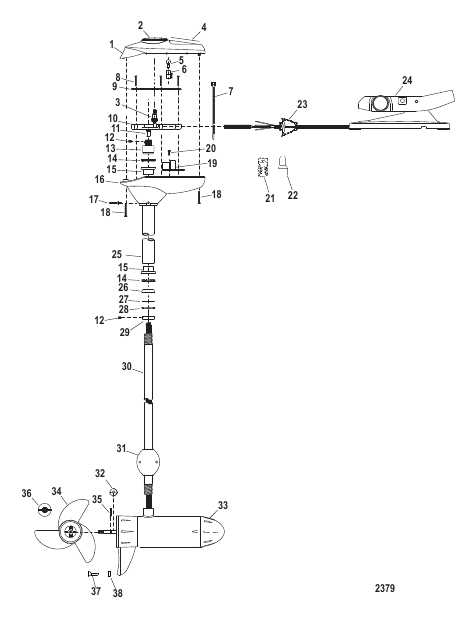

| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | MST9205SW |
ОПОРА В СБОРЕ В сборе Модель 20.5 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 20.5 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 1 | MEF05318J |
КРЫШКА В СБОРЕ Верхняя часть - Конструкция I – синяя стрелка COVER ASSEMBLY Top - Design I - Blue Arrow |
1 | superseded |
| 1 | MEF05318K |
КРЫШКА В СБОРЕ Верхняя часть - Конструкция II – синяя/серебристая стрелка COVER ASSEMBLY Top - Design II - Blue/Silver Arrow |
1 | superseded |
| 1 | MEF05318L |
КРЫШКА В СБОРЕ Верхняя часть - Конструкция I – синяя/серебристая стрелка и две шайбы Delrin под индикатором COVER ASSEMBLY Top - Design III - Blue/Silver Arrow And Two Delrin Washers Under Indicator |
1 | superseded |
| 1 | MEF05318M |
КРЫШКА В СБОРЕ Верхняя часть - Конструкция II – синяя/серебристая стрелка с двумя шайбами Delrin под индикатором и с индикатором передачи COVER ASSEMBLY Top - Design IV - Blue/Silver Arrow And Two Delrin Washers Under Indicator And With Gear Indicator |
1 | superseded |
| 10 | MAF12601 |
НАПРАВЛЯЮЩАЯ РЕЙКИ RACK GUIDE |
1 | superseded |
| 11 | MKP02101 |
ВТУЛКА Вал шарнира BUSHING Pivot Shaft |
1 | superseded |
| 12 | MAF14201B |
УСТАНОВОЧНЫЙ ВИНТ (0.250-20 x 312), с шестигранной головкой SET SCREW (.250-20 x .312) Hex Socket Head |
3 | superseded |
| 13 | MXF39801 |
ГАЙКА В СБОРЕ Шестерня – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте комплект M879293A1 NUT ASSEMBLY Pinion - NOTE: Part No Longer Available - Order Kit M879293A1 |
1 | superseded |
| 13 | M879293A1 |
КОМПЛЕКТ ГАЙКИ Шестерня – ПРИМЕЧАНИЕ: Содержит подшипник MFM00502 и чашку фиксатора MFM00702 NUT KIT Pinion - NOTE: Includes MFM00502 Bearing And MFM00702 Retainer Cup |
1 | disc. |
| 14 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) Открытого типа – 15 шариков - Конструкция I – верхняя и нижняя колонки BEARING Ball (1.546 Outside Diameter) Open Style - 15 Balls - Design I - Upper And Lower Column |
2 | superseded |
| 14 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) Открытого типа – 15 шариков - Конструкция II – только верхняя колонка BEARING Ball (1.546 Outside Diameter) Open Style - 15 Balls - Design II - Upper Column Only |
1 | superseded |
| 14 | MFM00502 |
ПОДШИПНИК Шарик (наружный диаметр 1.477) Герметичного типа – 41 шарик - Конструкция II – только нижняя колонка BEARING Ball (1.477 Outside Diameter) Sealed Style - 41 Balls - Design II - Lower Column Only |
1 | superseded |
| 15 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) - Конструкция I – верхняя и нижняя колонки RETAINER CUP Bearing (1.546/1.556 Inside Diameter) - Design I - Upper And Lower Column |
2 | superseded |
| 15 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) - Конструкция II – только верхняя колонка RETAINER CUP Bearing (1.546/1.556 Inside Diameter) - Design II - Upper Column Only |
1 | superseded |
| 15 | MFM00702 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.482/1.487) - Конструкция II – только нижняя колонка RETAINER CUP Bearing (1.482/1.487 Inside Diameter) - Design II - Lower Column Only |
1 | superseded |
| 16 | MEF004187 |
КРЫШКА Нижняя часть COVER Bottom |
1 | superseded |
| 17 | MLF11103 |
ЗАКЛЕПКА (0.125 x 0.375) RIVET (.125 x .375) |
3 | superseded |
| 18 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь SCREW (#8 x .625) Stainless Steel |
3 | superseded |
| 19 | MAF15713 |
БОРТ В СБОРЕ (24 В) – ПРИМЕЧАНИЕ: Деталь больше не поставляется – см. Сервисный бюллетень 2004-02 [9B157373] & Below BOARD ASSEMBLY (24V) - NOTE: Part No Longer Available - Reference Service Bulletin 2004-02 [9B157373] & Below |
1 | disc. |
| 2 | MM5924 |
КОМПЛЕКТ ИНДИКАТОРА Верхняя крышка INDICATOR KIT Top Cover |
1 | disc. |
| 20 | MXT14101 |
ВИНТ (№4 x 0.312) [9B157373] & Below SCREW (#4 x .312) [9B157373] & Below |
1 | disc. |
| 21 | MBR16102 |
КЛЕММА Флаг (гнездо №18-12) [9B157373] & Below TERMINAL Flag (Female #18-12) [9B157373] & Below |
1 | superseded |
| 22 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) [9B157373] & Below CONNECTOR Pigtail (#18-8) [9B157373] & Below |
5 | superseded |
| 22 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) [9B157374] & Up CONNECTOR Pigtail (#18-8) [9B157374] & Up |
2 | superseded |
| 22 | MBF02902 |
СОЕДИНИТЕЛЬ Короткий шланг (№22-14) [9B157374] & Up CONNECTOR Pigtail (#22-14) [9B157374] & Up |
4 | superseded |
| 23 | MAP07102 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | superseded |
| 24 | MXP300192 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (69.00") – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» [9B157373] & Below FOOT PEDAL ASSEMBLY Complete (69.00 Inches) - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown [9B157373] & Below |
1 | disc. |
| 24 | MXP300202 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (69.00") – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» [9B157374] & Up FOOT PEDAL ASSEMBLY Complete (69.00 Inches) - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown [9B157374] & Up |
1 | superseded |
| 25 | MAF16506 |
ТРУБА Наружная часть (20.00") TUBE Outer (20.00 Inches) |
1 | superseded |
| 26 | MAF00603 |
ГОНОЧНЫЙ Подшипник - Конструкция I – исп. с шариковыми подшипниками открытого типа RACE Bearing - Design I - Used With Open Style Ball Bearing |
1 | superseded |
| 27 | MAF06301 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО - Конструкция I – исп. с шариковыми подшипниками открытого типа O-RING - Design I - Used With Open Style Ball Bearing |
1 | superseded |
| 28 | MAF17101 |
ВОЛНИСТАЯ ШАЙБА - Конструкция I – исп. с шариковыми подшипниками открытого типа WAVE WASHER - Design I - Used With Open Style Ball Bearing |
2 | superseded |
| 29 | MXF00602 |
ВТУЛКА Подшипник - Конструкция I – исп. с шариковыми подшипниками открытого типа – деталь больше не поставляется – заказывайте комплект MSS00602S COLLAR Bearing - Design I - Used With Open Style Ball Bearing - Part No Longer Available - Order Kit MSS00602S |
1 | disc. |
| 29 | MSS00602S |
КОМПЛЕКТ КОНУСОВ И ПОДШИПНИКОВ – ПРИМЕЧАНИЕ: Включает детали конструкции II – MAF14201B, MFM00502, MFM00702 и MSS00602 CONE AND BEARING KIT - NOTE: Includes Design II Parts - MAF14201B And MFM00502 And MFM00702 And MSS00602 |
1 | disc. |
| 29 | MSS00602 |
КОНУС Подшипник - Конструкция II – исп. с шариковыми подшипниками герметичного типа CONE Bearing - Design II - Used With Sealed Style Ball Bearing |
1 | superseded |
| 3 | MAF06901 |
ПЕРЕДАЧА Индикатор – ПРИМЕЧАНИЕ: Только в комплекте с узлом крышки MEF05318M GEAR Indicator - NOTE: Included With Cover Assembly MEF05318M Only |
1 | superseded |
| 30 | MAF04912 |
КОЛОНКА (45.00"), нержавеющая сталь COLUMN (45.00 Inches) Stainless Steel |
1 | superseded |
| 30 | MAF04910 |
КОЛОНКА (50.00"), нержавеющая сталь COLUMN (50.00 Inches) Stainless Steel |
1 | superseded |
| 31 | MAR00203 |
АНОД Цинк - Конструкция I ANODE Zinc - Design I |
1 | superseded |
| 31 | M879342T |
АНОД Алюминий - Конструкция II ANODE Aluminum - Design II |
1 | disc. |
| 32 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 33 | MTF397082 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (82# – пер./пов.) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» [9B157373] & Below LOWER UNIT ASSEMBLY Complete (82# - Var/Rev) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown [9B157373] & Below |
1 | disc. |
| 33 | MTC397042 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (82# – пер./пов.) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» [9B157374] & Up LOWER UNIT ASSEMBLY Complete (82# - Var/Rev) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown [9B157374] & Up |
1 | superseded |
| 34 | MAF174346 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete II - Конструкция I – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete II - Design I - With Nylon Prop Nut |
1 | superseded |
| 34 | MAF174555 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция I – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design II - With Nylon Prop Nut |
1 | superseded |
| 34 | MAF174755 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция II – с гайкой гребного винта с латунной вставкой PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design III - With Brass Insert Prop Nut |
1 | superseded |
| 34 | MAF12412 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete II С комплектом гребного винта 48-MAF174346 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete II With Prop Kit 48-MAF174346 |
1 | superseded |
| 34 | MAF12415 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица С комплектом гребного винта 48-MAF174555 и MAF174755 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub With Prop Kit 48-MAF174555 And MAF174755 |
1 | superseded |
| 35 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 36 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция I – все нейлоновые PROP NUT - Design I - All Nylon |
1 | superseded |
| 36 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT - Design II - Nylon With Brass Insert |
1 | superseded |
| 37 | MDK13301 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
1 | superseded |
| 38 | MAR00202 |
АНОД Цинк - Конструкция I ANODE Zinc - Design I |
1 | superseded |
| 38 | M879341T |
АНОД Алюминий - Конструкция II ANODE Aluminum - Design II |
1 | disc. |
| 4 | MSF19004 |
НАКЛЕЙКА Верхняя крышка MotorGuide SW-FBV - Конструкция I DECAL Top Cover MotorGuide SW-FBV - Design I |
1 | disc. |
| 4 | MSF19005 |
НАКЛЕЙКА Верхняя крышка MotorGuide SW-82, 24 Вольт - Конструкция II DECAL Top Cover MotorGuide SW-82 24 Volt - Design II |
1 | superseded |
| 4 | MSF19007 |
НАКЛЕЙКА Верхняя крышка MotorGuide Digital, тяга, 82 фунт., 24 Вольт - Конструкция III DECAL Top Cover MotorGuide Digital 82 Lbs Thrust 24 Volt - Design III |
1 | superseded |
| 5 | MAF09302 |
ЛАМПА (24 Вольт) [9B157373] & Below LAMP (24 Volt) [9B157373] & Below |
1 | superseded |
| 5 | MAF09303 |
ИНДИКАТОР (12 Вольт) [9B157374] & Up LAMP (12 Volt) [9B157374] & Up |
1 | superseded |
| 6 | MAF394012 |
ДЕРЖАТЕЛЬ В СБОРЕ Лампа HOLDER ASSEMBLY Lamp |
1 | superseded |
| 7 | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") TIE STRAP (.16 x 7/8.00 Inches) |
AR | superseded |
| 7 | MAF03002 |
ЛЕНТОЧНЫЙ ХОМУТ (0.29/0.31 x 7/9.00") [9B157374] & Up TIE STRAP (.29/.31 x 7/9.00 Inches) [9B157374] & Up |
AR | superseded |
| 8 | MXF13301 |
ВИНТ (№6 x 1.125) SCREW (#6 x 1.125) |
6 | superseded |
| 9 | MAF12701 |
КРЫШКА Направляющая рейки COVER Rack Guide |
1 | superseded |
