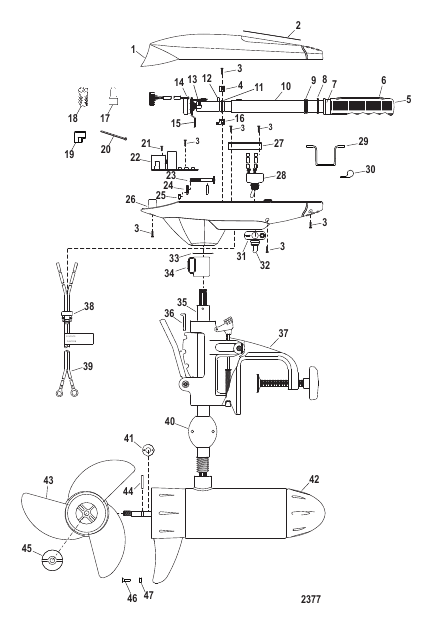

| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | MET05318H |
КРЫШКА Верхняя часть - Конструкция I – артикул обозначен внутри – ПРИМЕЧАНИЕ: Исп. только с нижней крышкой конструкции I – ПРИМЕЧАНИЕ: Если деталь больше не поставляется, заказывайте комплект M899342A1 COVER Top - Design I - Part Number Marked Inside - NOTE: Use Only With Design I Bottom Cover - NOTE: If Part No Longer Available - Order Kit M899342A1 |
1 | superseded |
| 1 | M899383T1 |
КРЫШКА Верхняя часть - Конструкция II – артикул не обозначен внутри – ПРИМЕЧАНИЕ: Исп. только с нижней крышкой конструкции II COVER Top - Design II - No Part Number Marked Inside - NOTE: Use Only With Design II Bottom Cover |
1 | disc. |
| 1 | M899342A1 |
КОМПЛЕКТ КРЫШЕК Верхний и нижний – ПРИМЕЧАНИЕ: В комплекте с деталями конструкции II COVER KIT Top And Bottom - NOTE: Includes Design II Parts |
1 | disc. |
| 10 | MAT16504 |
ТРУБА Наружная рукоятка TUBE Outer Handle |
1 | superseded |
| 11 | MBT02201 |
ВТУЛКА Внутренняя рукоятка BUSHING Inner Handle |
1 | superseded |
| 12 | MAT11001 |
ШТИФТ Ролик PIN Roll |
1 | superseded |
| 13 | MAF14301 |
УСТАНОВОЧНЫЙ ВИНТ (№10) SET SCREW (#10) |
1 | superseded |
| 14 | MAT316822 |
ПОТЕНЦИОМЕТР В СБОРЕ – ПРИМЕЧАНИЕ: Для узла рукоятки MET372062 [9B167577] & Below POTENTIOMETER ASSEMBLY - NOTE: For MET372062 Handle Assembly [9B167577] & Below |
1 | superseded |
| 14 | MAT316832 |
ПОТЕНЦИОМЕТР В СБОРЕ – ПРИМЕЧАНИЕ: Для узла рукоятки MET372072 [9B167578] & Up POTENTIOMETER ASSEMBLY - NOTE: For MET372072 Handle Assembly [9B167578] & Up |
1 | superseded |
| 15 | MAT15505 |
КРОНШТЕЙН BRACKET |
1 | superseded |
| 16 | MAR03602 |
ЗАЖИМ Крепление рукоятки CLAMP Handle Retainer |
1 | superseded |
| 17 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) [9B167577] & Below CONNECTOR Pigtail (#18-8) [9B167577] & Below |
8 | superseded |
| 17 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) [9B167578] & Up CONNECTOR Pigtail (#18-8) [9B167578] & Up |
3 | superseded |
| 17 | MBF02902 |
СОЕДИНИТЕЛЬ Короткий шланг (№22-14) [9B167578] & Up CONNECTOR Pigtail (#22-14) [9B167578] & Up |
3 | superseded |
| 18 | MBR16102 |
КЛЕММА Флаг (гнездо №18-12) [9B167577] & Below TERMINAL Flag (Female #18-12) [9B167577] & Below |
1 | superseded |
| 19 | MAT08001 |
РУКАВ Изоляционный [9B167577] & Below SLEEVE Insulating [9B167577] & Below |
1 | superseded |
| 2 | MST19003 |
НАКЛЕЙКА Верхняя крышка MotorGuide SW-HTV - Конструкция I DECAL Top Cover MotorGuide SW-HTV - Design I |
1 | superseded |
| 2 | MST19006 |
НАКЛЕЙКА Верхняя крышка MotorGuide SW-54, 12 Вольт - Конструкция II DECAL Top Cover MotorGuide SW-54 12 Volt - Design II |
1 | superseded |
| 2 | MST19010 |
НАКЛЕЙКА Верхняя крышка MotorGuide Digital, тяга, 54 фунт., 12 Вольт - Конструкция III DECAL Top Cover MotorGuide Digital 54 Lbs Thrust 12 Volt - Design III |
1 | superseded |
| 20 | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") [9B167578] & Up TIE STRAP (.16 x 7/8.00 Inches) [9B167578] & Up |
1 | superseded |
| 21 | MXF14102 |
ВИНТ (№4 x 0.875) [9B167577] & Below SCREW (#4 x .875) [9B167577] & Below |
1 | disc. |
| 22 | MAT15711 |
БОРТ В СБОРЕ (12В) – ПРИМЕЧАНИЕ: Деталь больше не поставляется – см. Сервисный бюллетень 2004-02 [9B167577] & Below BOARD ASSEMBLY (12V) - NOTE: Part No Longer Available - Reference Service Bulletin 2004-02 [9B167577] & Below |
1 | disc. |
| 23 | MTT13402 |
БОЛТ (0.250-20 x 1.75) BOLT (.250-20 x 1.75) |
1 | superseded |
| 24 | MTT17108 |
ШАЙБА Изогнутый WASHER Curved |
2 | superseded |
| 25 | MXT09802 |
КОНТРГАЙКА (0.250-20), нержавеющая сталь LOCKNUT (.250-20) Stainless Steel |
1 | superseded |
| 26 | MAT004181 |
КРЫШКА Нижняя часть - Конструкция I – артикул обозначен внутри – ПРИМЕЧАНИЕ: Исп. только с верхней крышкой конструкции I – ПРИМЕЧАНИЕ: Если деталь больше не поставляется, заказывайте комплект M899342A1 COVER Bottom - Design I - Part Number Marked Inside - NOTE: Use Only With Design I Top Cover - NOTE: If Part No Longer Available - Order Kit M899342A1 |
1 | superseded |
| 26 | M899342T1 |
КРЫШКА Нижняя часть - Конструкция II – артикул не обозначен внутри – ПРИМЕЧАНИЕ: Исп. только с верхней крышкой конструкции II COVER Bottom - Design II - No Part Number Marked Inside - NOTE: Use Only With Design II Top Cover |
1 | disc. |
| 26 | M899342A1 |
КОМПЛЕКТ КРЫШЕК Верхний и нижний – ПРИМЕЧАНИЕ: В комплекте с деталями конструкции II COVER KIT Top And Bottom - NOTE: Includes Design II Parts |
1 | disc. |
| 27 | MAT15506 |
ПЛАСТИНА Кабель - Конструкция I – замена на MAT15504 PLATE Cable - Design I - Replaced With MAT15504 |
1 | superseded |
| 28 | MFP15307 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Тумблер SWITCH ASSEMBLY Toggle |
1 | superseded |
| 29 | MAT15504 |
КРОНШТЕЙН - Конструкция II – заменяет пластину троса MAT15506 BRACKET - Design II - Replaces MAT15506 Cable Plate |
1 | superseded |
| 3 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь [9B167577] & Below SCREW (#8 x .625) Stainless Steel [9B167577] & Below |
11 | superseded |
| 3 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь [9B167578] & Up SCREW (#8 x .625) Stainless Steel [9B167578] & Up |
9 | superseded |
| 30 | MKP03604 |
P-ХОМУТ (№10 x 0.375) - Конструкция II – исп. с MAT15504 P CLAMP (#10 x .375) - Design II - Used With MAT15504 |
2 | superseded |
| 31 | MAT05714 |
НАКЛЕЙКА Тумблерный переключатель Выкл/вар. DECAL Toggle Switch Off/Var |
1 | superseded |
| 32 | MFP17701 |
ЧЕХОЛ Тумблерный переключатель BOOT Toggle Switch |
1 | superseded |
| 33 | MAT07901 |
УПЛОТНЕНИЕ Колонка SEAL Column |
1 | superseded |
| 34 | MTM15804 |
ВТУЛКА В СБОРЕ Регулировка глубины – черная – с пятью лопастями COLLAR ASSEMBLY Depth Adjust - Black - 5 Lobe Style |
1 | superseded |
| 35 | MFR04912 |
КОЛОНКА (42.00"), нержавеющая сталь COLUMN (42.00 Inches) Stainless Steel |
1 | superseded |
| 36 | MSK10001 |
ФРИКЦИОННАЯ НАКЛАДКА Металл FRICTION STRIP Metal |
1 | superseded |
| 37 | MSK300062 |
ОПОРА В СБОРЕ В сборе Модель 09 – с меткой MSK300062 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 09 - Marked MSK300062 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 37 | MSK30006S |
ОПОРА В СБОРЕ В сборе Модель 09 – с меткой MSK300065 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 09 - Marked MSK300065 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | disc. |
| 38 | MGR01901 |
ВТУЛКА Кабель аккумулятора BUSHING Battery Cable |
1 | superseded |
| 39 | MXT328062 |
КАБЕЛЬ В СБОРЕ Аккумулятор CABLE ASSEMBLY Battery |
1 | superseded |
| 4 | MAR03604 |
ФИКСАТОР Рукоятка Без ограничителя RETAINER Handle Without Stop |
1 | superseded |
| 40 | MAR00203 |
АНОД Цинк - Конструкция I ANODE Zinc - Design I |
1 | superseded |
| 40 | M879342T |
АНОД Алюминий - Конструкция II ANODE Aluminum - Design II |
1 | disc. |
| 41 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 42 | MCF397212 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (54# – пер./пов.) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» [9B167577] & Below LOWER UNIT ASSEMBLY Complete (54# - Var/Rev) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown [9B167577] & Below |
1 | disc. |
| 42 | MCC397032 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (54# – пер./пов.) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» [9B167578] & Up LOWER UNIT ASSEMBLY Complete (54# - Var/Rev) - NOTE: See Lower Unit Assembly Scetion For Service Parts Breakdown [9B167578] & Up |
1 | superseded |
| 43 | MAF174346 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete II - Конструкция I – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete II - Design I - With Nylon Prop Nut |
1 | superseded |
| 43 | MAF174555 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция II – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design II - With Nylon Prop Nut |
1 | superseded |
| 43 | MAF174755 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция III – с гайкой гребного винта с латунной вставкой PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design III - With Brass Insert Prop Nut |
1 | superseded |
| 43 | MAF12412 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete II С комплектом гребного винта 48-MAF174346 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete II With Prop Kit 48-MAF174346 |
1 | superseded |
| 43 | MAF12415 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица С комплектом гребного винта 48-MAF174555 и MAF174755 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub With Prop Kit 48-MAF174555 And MAF174755 |
1 | superseded |
| 44 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 45 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция I – все нейлоновые PROP NUT - Design I - All Nylon |
1 | superseded |
| 45 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT - Design II - Nylon With Brass Insert |
1 | superseded |
| 46 | MDK13301 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
1 | superseded |
| 47 | MAR00202 |
АНОД Цинк - Конструкция I ANODE Zinc - Design I |
1 | superseded |
| 47 | M879341T |
АНОД Алюминий - Конструкция II ANODE Aluminum - Design II |
1 | disc. |
| 5 | MET372062 |
РУКОЯТКА В СБОРЕ [9B167577] & Below HANDLE ASSEMBLY [9B167577] & Below |
1 | superseded |
| 5 | MET372072 |
РУКОЯТКА В СБОРЕ [9B167578] & Up HANDLE ASSEMBLY [9B167578] & Up |
1 | superseded |
| 6 | MBT07002 |
РУКОЯТКА Рукоятка GRIP Handle |
1 | superseded |
| 7 | MAT05903 |
НАКЛЕЙКА Индикатор скорости - Конструкция I – медленный – стрелки – быстрый DECAL Speed Indicator - Design I - Turtles - Arrows - Rabbits |
1 | superseded |
| 7 | MAT05905 |
НАКЛЕЙКА Индикатор скорости - Конструкция II – маркеры индикатора – быстрые DECAL Speed Indicator - Design II - Indicator Markers - Rabbits |
1 | superseded |
| 8 | MBT07901 |
УПЛОТНЕНИЕ Войлочн. SEAL Felt |
1 | superseded |
| 9 | MBT02202 |
ВТУЛКА Направляющая рукоятки BUSHING Handle Guide |
1 | superseded |
