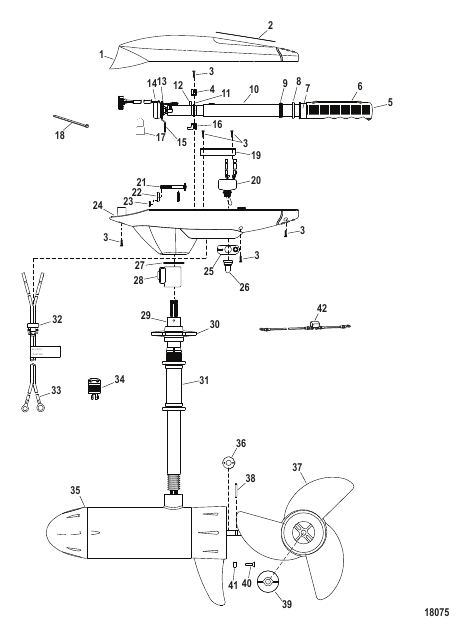

Complete Trolling Motor (Model FW109HBD) (36 Volt)
Parts (50)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | MST9205BF |
ОПОРА В СБОРЕ В сборе Модель 20.5 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 20.5 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| - | MST921BH |
ОПОРА В СБОРЕ В сборе Модель 21 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 21 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 1 | MET05317J |
КРЫШКА Верхняя часть COVER Top |
1 | superseded |
| 10 | MAT16504 |
ТРУБА Наружная рукоятка TUBE Outer Handle |
1 | superseded |
| 11 | MBT02201 |
ВТУЛКА Внутренняя рукоятка BUSHING Inner Handle |
1 | superseded |
| 12 | MAT11001 |
ШТИФТ Ролик PIN Roll |
1 | superseded |
| 13 | MAF14301 |
УСТАНОВОЧНЫЙ ВИНТ (№10) SET SCREW (#10) |
1 | superseded |
| 14 | MAT316832 |
ПОТЕНЦИОМЕТР В СБОРЕ POTENTIOMETER ASSEMBLY |
1 | superseded |
| 15 | MAT15505 |
КРОНШТЕЙН BRACKET |
1 | superseded |
| 16 | MAR03602 |
ЗАЖИМ Крепление рукоятки CLAMP Handle Retainer |
1 | superseded |
| 17 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) CONNECTOR Pigtail (#18-8) |
3 | superseded |
| 17 | MBF02902 |
СОЕДИНИТЕЛЬ Короткий шланг (№22-14) CONNECTOR Pigtail (#22-14) |
3 | superseded |
| 18 | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") TIE STRAP (.16 x 7/8.00 Inches) |
1 | superseded |
| 19 | MAT15506 |
ПЛАСТИНА Кабель PLATE Cable |
1 | superseded |
| 2 | MFT19021 |
НАКЛЕЙКА Верхняя крышка MotorGuide Digital, 36 Вольт DECAL Top Cover MotorGuide Digital 36 Volt |
1 | superseded |
| 20 | MFP15307 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Тумблер SWITCH ASSEMBLY Toggle |
1 | superseded |
| 21 | MTT13402 |
БОЛТ (0.250-20 x 1.75) BOLT (.250-20 x 1.75) |
1 | superseded |
| 22 | MTT17108 |
ШАЙБА Изогнутый WASHER Curved |
2 | superseded |
| 23 | MXT09802 |
КОНТРГАЙКА (0.250-20), нержавеющая сталь LOCKNUT (.250-20) Stainless Steel |
1 | superseded |
| 24 | MET004167 |
КРЫШКА Нижняя часть COVER Bottom |
1 | superseded |
| 25 | MAT05714 |
НАКЛЕЙКА Тумблерный переключатель DECAL Toggle Switch |
1 | superseded |
| 26 | MFP17701 |
ЧЕХОЛ Тумблерный переключатель BOOT Toggle Switch |
1 | superseded |
| 27 | MAT07901 |
УПЛОТНЕНИЕ Колонка SEAL Column |
1 | superseded |
| 28 | MTM15804 |
ВТУЛКА В СБОРЕ Регулировка глубины – черная – с пятью лопастями COLLAR ASSEMBLY Depth Adjust - Black - 5 Lobe Style |
1 | superseded |
| 29 | MFR04913 |
КОЛОНКА (50.00"), нержавеющая сталь COLUMN (50.00 Inches) Stainless Steel |
1 | superseded |
| 3 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь SCREW (#8 x .625) Stainless Steel |
9 | superseded |
| 30 | MKM08205 |
РУЧКА Трение KNOB Friction |
1 | superseded |
| 31 | MRK02102 |
ТРУБА Трение TUBE Friction |
1 | superseded |
| 32 | MGR01901 |
ВТУЛКА Кабель аккумулятора BUSHING Battery Cable |
1 | superseded |
| 33 | MXT328062 |
КАБЕЛЬ В СБОРЕ Аккумулятор CABLE ASSEMBLY Battery |
1 | superseded |
| 34 | MFP029012 |
ПРОБКА - Только специальные модели PLUG - Special Models Only |
1 | superseded |
| 35 | MXC397012 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (109# – пер./пов.) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (109# - Var/Rev) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | superseded |
| 36 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 37 | MAF174555 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция I – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design I - With Nylon Prop Nut |
1 | superseded |
| 37 | MAF174755 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция II – с гайкой гребного винта с латунной вставкой PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design II - With Brass Insert Prop Nut |
1 | superseded |
| 37 | MAF12415 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица PROPELLER 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub |
1 | superseded |
| 38 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 39 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция I – все нейлоновые PROP NUT - Design I - All Nylon |
1 | superseded |
| 39 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT - Design II - Nylon With Brass Insert |
1 | superseded |
| 4 | MAR03604 |
ФИКСАТОР Рукоятка Без ограничителя RETAINER Handle Without Stop |
1 | superseded |
| 40 | MDK13301 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
1 | superseded |
| 41 | MAR00202 |
АНОД Цинк - Конструкция I ANODE Zinc - Design I |
1 | superseded |
| 41 | M879341T |
АНОД Алюминий - Конструкция II ANODE Aluminum - Design II |
1 | discontinued |
| 42 | MM309922 |
ПРОВОД / ПРЕРЫВАТЕЛЬ В СБОРЕ Перемычка – 50 ампер WIRE/BREAKER ASSEMBLY Jumper - 50 Ampere |
1 | superseded |
| 5 | MET372072 |
РУКОЯТКА В СБОРЕ HANDLE ASSEMBLY |
1 | superseded |
| 6 | MBT07002 |
РУКОЯТКА Рукоятка GRIP Handle |
1 | superseded |
| 7 | MAT05903 |
НАКЛЕЙКА Индикатор скорости - Конструкция I – медленный – стрелки – быстрый DECAL Speed Indicator - Design I - Turtles - Arrows - Rabbits |
1 | superseded |
| 7 | MAT05905 |
НАКЛЕЙКА Индикатор скорости - Конструкция II – отметки индикатора – быстрые DECAL Speed Indicator - Design II - Indicator Marks - Rabbits |
1 | superseded |
| 8 | MBT07901 |
УПЛОТНЕНИЕ Войлочн. SEAL Felt |
1 | superseded |
| 9 | MBT02202 |
ВТУЛКА Направляющая рукоятки BUSHING Handle Guide |
1 | superseded |
