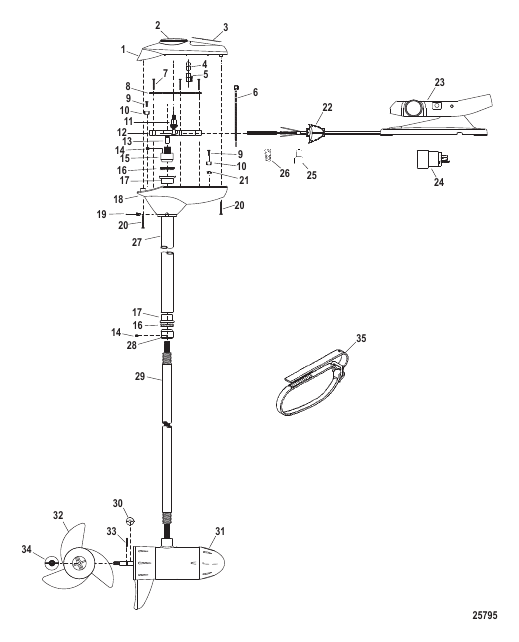

Complete Trolling Motor (Model FW75FB) (24 Volt)
Parts (41)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 8M4002192 |
ОПОРА В СБОРЕ В сборе Модель 20.8 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 20.8 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 1 | M899402T |
КРЫШКА В СБОРЕ Верхняя часть С меткой MEF05317M - Конструкция IV – с двумя шайбами Delrin под индикатором и с индикатором передачи COVER ASSEMBLY Top Marked MEF05317M |
1 | discontinued |
| 10 | MFT16003 |
КЛЕММА 4 зубца TERMINAL 4 Prong |
2 | superseded |
| 11 | MAF06901 |
ПЕРЕДАЧА Индикатор GEAR Indicator |
1 | superseded |
| 12 | MAF12601 |
НАПРАВЛЯЮЩАЯ РЕЙКИ RACK GUIDE |
1 | superseded |
| 13 | MKP02101 |
ВТУЛКА Вал шарнира BUSHING Pivot Shaft |
1 | superseded |
| 14 | MAF14201B |
УСТАНОВОЧНЫЙ ВИНТ (0.250-20 x 312), с шестигранной головкой SET SCREW (.250-20 x .312) Hex Socket Head |
3 | superseded |
| 15 | MAF39804 |
ГАЙКА В СБОРЕ Шестерня NUT ASSEMBLY Pinion |
1 | superseded |
| 16 | MFM00502 |
ПОДШИПНИК Шарик (наружный диаметр 1.477) Герметичного типа – 41 шарик - Конструкция II – только нижняя колонка BEARING Ball (1.477 Outside Diameter) Sealed Style - 41 Balls |
2 | superseded |
| 17 | 879330T58 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.482/1.487) RETAINER CUP Bearing (1.482/1.487 Inside Diameter) |
2 | discontinued |
| 18 | MEF004167 |
КРЫШКА Нижняя часть COVER Bottom |
1 | superseded |
| 19 | MLF11104 |
ЗАКЛЕПКА (0.125 x 0.375) RIVET (.125 x .375) |
3 | superseded |
| 2 | MM5923 |
КОМПЛЕКТ ИНДИКАТОРА Верхняя крышка – ПРИМЕЧАНИЕ: Все модели с ярко-красной/серебристой стрелкой INDICATOR KIT Top Cover |
1 | discontinued |
| 20 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь SCREW (#8 x .625) Stainless Steel |
3 | superseded |
| 21 | MTT09803 |
ПРУЖИННАЯ СТОПОРНАЯ ГАЙКА PAL NUT |
1 | superseded |
| 22 | MAP07103T |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | discontinued |
| 23 | M899722T |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (63.00") С меткой 8M3000138 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (63.00 Inches) Marked 8M3000138 - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 23 | MLP300912 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (69.00") – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (69.00 Inches) - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | superseded |
| 23 | ML3001112 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (84.00") – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (84.00 Inches) - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | superseded |
| 24 | MFP02901 |
ПРОБКА - Только специальные модели PLUG - Special Models Only |
1 | superseded |
| 25 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) CONNECTOR Pigtail (#18-8) |
AR | superseded |
| 25 | MBF02902 |
СОЕДИНИТЕЛЬ Короткий шланг (№22-14) CONNECTOR Pigtail (#22-14) |
AR | superseded |
| 26 | MFR16402 |
КЛЕММА Лепестков. (№14-10) TERMINAL Spade (#14-10) |
1 | superseded |
| 27 | MBF16506T |
ТРУБА Наружная часть (20.00") TUBE Outer (20.00 Inches) |
1 | discontinued |
| 28 | MSS00602T |
КОНУС Подшипник CONE Bearing |
1 | discontinued |
| 29 | MAF04922T |
КОЛОНКА (45.00"), нержавеющая сталь COLUMN (45.00 Inches) Stainless Steel |
1 | |
| 29 | MAF04910 |
КОЛОНКА (50.00"), нержавеющая сталь COLUMN (50.00 Inches) Stainless Steel |
1 | superseded |
| 3 | 8M0052777 |
НАКЛЕЙКА Верхняя крышка MotorGuide FW-FB, тяга, 75 фунт., 24 Вольт DECAL Top Cover MotorGuide FW-FB 75 Lbs Thrust 24 Volt |
1 | discontinued |
| 30 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 31 | 879345T85 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (75# – с регулировкой скорости до 5), со штампом 2314 Модели 45/50" ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (75# - 5 Speed) Stamped 2314 45/50 Inch Models NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 32 | MAF12415 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица С комплектом гребного винта 48-MAF174555 и MAF174755 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub With Prop Kit 48-MAF174555 And MAF174755 |
1 | superseded |
| 33 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 34 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT Nylon With Brass Insert |
1 | superseded |
| 35 | MGA507A1 |
КРЕПЕЖНАЯ СКОБА Крепление TIE DOWN STRAP Mount |
1 | discontinued |
| 4 | MAF09302 |
ЛАМПА (24 Вольт) LAMP (24 Volt) |
1 | superseded |
| 5 | M899364T |
ДЕРЖАТЕЛЬ В СБОРЕ Лампа HOLDER ASSEMBLY Lamp |
1 | discontinued |
| 6 | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") TIE STRAP (.16 x 7/8.00 Inches) |
AR | superseded |
| 6 | MAF03002 |
ЛЕНТОЧНЫЙ ХОМУТ (0.29/0.31 x 7/9.00") TIE STRAP (.29/.31 x 7/9.00 Inches) |
AR | superseded |
| 7 | MXF13301 |
ВИНТ (№6 x 1.125) SCREW (#6 x 1.125) |
6 | superseded |
| 8 | MAF12701 |
КРЫШКА Направляющая рейки COVER Rack Guide |
1 | superseded |
| 9 | MRT13303 |
ВИНТ (№10-32 x 0.500) SCREW (#10-32 x .500) |
2 | superseded |
