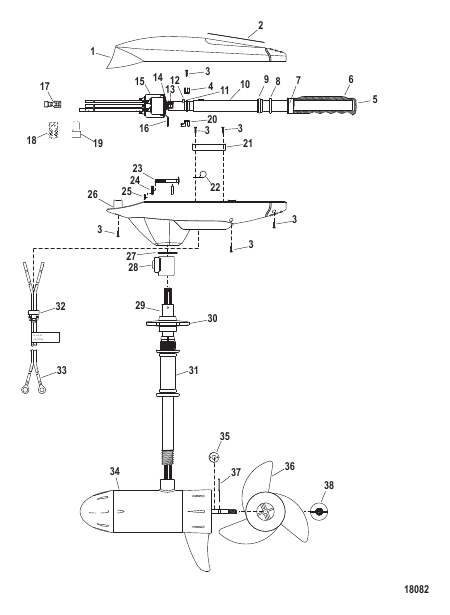

Complete Trolling Motor (Model FW54HP) (12 Volt)
Parts (51)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | MBK300052 |
ОПОРА В СБОРЕ В сборе Модель Pontoon – с рукояткой – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model Pontoon - Bar Knob Style - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| - | MBK300132 |
ОПОРА В СБОРЕ В сборе Модель Pontoon – с пятью лопастями – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model Pontoon - Five Lobe Style - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 1 | MET05317J |
КРЫШКА Верхняя часть COVER Top |
1 | superseded |
| 10 | MAT16504 |
ТРУБА Наружная рукоятка TUBE Outer Handle |
1 | superseded |
| 11 | MBT02201 |
ВТУЛКА Внутренняя рукоятка BUSHING Inner Handle |
1 | superseded |
| 12 | MAT11001 |
ШТИФТ Ролик PIN Roll |
1 | superseded |
| 13 | MAF14301 |
УСТАНОВОЧНЫЙ ВИНТ (№10) SET SCREW (#10) |
1 | superseded |
| 14 | MAT09801 |
ПРУЖИННАЯ СТОПОРНАЯ ГАЙКА PAL NUT |
1 | superseded |
| 15 | MKT15003 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Ротационный - Конструкция I – с вводными проводами – исп. с рукояткой MBT372092 в сборе SWITCH ASSEMBLY Rotary - Design I - With Lead Wires - Used With Handle Assembly MBT372092 |
1 | superseded |
| 15 | MKT15002 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Ротационный - Конструкция II – без вводных проводов – исп. с рукояткой MBU37209S в сборе SWITCH ASSEMBLY Rotary - Design II - Without Lead Wires - Used With Handle Assembly MBU37209S |
1 | superseded |
| 16 | MAT15507 |
КРОНШТЕЙН Переключатель BRACKET Switch |
1 | superseded |
| 17 | MBR16106 |
КЛЕММА Быстроразъемный – ПРИМЕЧАНИЕ: Исп. с узлом рукоятки MBU37209S TERMINAL Quick Connect - NOTE: Used With Handle Assembly MBU37209S |
4 | superseded |
| 18 | MBR16102 |
КЛЕММА Флаг (гнездо №18-12) – ПРИМЕЧАНИЕ: Исп. с узлом рукоятки MBT372092 TERMINAL Flag (Female #18-12) - NOTE: Used With Handle Assembly MBT372092 |
AR | superseded |
| 18 | MBR16103 |
КЛЕММА Флаг (гнездо №20-14) – ПРИМЕЧАНИЕ: Исп. с узлом рукоятки MBT372092 TERMINAL Flag (Female #20-14) - NOTE: Used With Handle Assembly MBT372092 |
AR | superseded |
| 19 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) CONNECTOR Pigtail (#18-8) |
4 | superseded |
| 2 | MFT19009 |
НАКЛЕЙКА Верхняя крышка MotorGuide FW-HP, тяга, 54 фунт., 12 Вольт DECAL Top Cover MotorGuide FW-HP 54 Lbs Thrust 12 Volt |
1 | superseded |
| 20 | MAR03605 |
ФИКСАТОР Рукоятка С ограничителем RETAINER Handle With Stop |
1 | superseded |
| 21 | MAT15506 |
ПЛАСТИНА Кабель - Конструкция I PLATE Cable - Design I |
1 | superseded |
| 22 | MKP03601 |
P-ХОМУТ (0.250) - Конструкция II P CLAMP (.250) - Design II |
1 | superseded |
| 23 | MTT13402 |
БОЛТ (0.250-20 x 1.75) BOLT (.250-20 x 1.75) |
1 | superseded |
| 24 | MTT17108 |
ШАЙБА Изогнутый WASHER Curved |
2 | superseded |
| 25 | MXT09802 |
КОНТРГАЙКА (0.250-20), нержавеющая сталь LOCKNUT (.250-20) Stainless Steel |
1 | superseded |
| 26 | MET004167 |
КРЫШКА Нижняя часть COVER Bottom |
1 | superseded |
| 27 | MAT07901 |
УПЛОТНЕНИЕ Колонка SEAL Column |
1 | superseded |
| 28 | MXT15802 |
ВТУЛКА В СБОРЕ Регулировка глубины – серый/черный – стиль T COLLAR ASSEMBLY Depth Adjust - Gray/Black - T Style |
1 | superseded |
| 28 | MTM15804 |
ВТУЛКА В СБОРЕ Регулировка глубины – черная – с пятью лопастями COLLAR ASSEMBLY Depth Adjust - Black - 5 Lobe Style |
1 | superseded |
| 29 | MFR04913 |
КОЛОНКА (50.00"), нержавеющая сталь COLUMN (50.00 Inches) Stainless Steel |
1 | superseded |
| 3 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь SCREW (#8 x .625) Stainless Steel |
8/9 | superseded |
| 30 | MKM08205 |
РУЧКА Трение KNOB Friction |
1 | superseded |
| 31 | MRK02102 |
ТРУБА Трение TUBE Friction |
1 | superseded |
| 32 | MGR01901 |
ВТУЛКА Кабель аккумулятора BUSHING Battery Cable |
1 | superseded |
| 33 | MXT328062 |
КАБЕЛЬ В СБОРЕ Аккумулятор - Конструкция I – к флажковым клеммам CABLE ASSEMBLY Battery - Design I - For Flag Terminals |
1 | superseded |
| 33 | MTT32809T |
КАБЕЛЬ В СБОРЕ Аккумулятор С меткой MTT328092 - Конструкция II – для быстроразъемных клемм CABLE ASSEMBLY Battery Marked MTT328092 - Design II - For Quick Connect Terminals |
1 | discontinued |
| 34 | MDF397102 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (54# – с регулировкой скорости до 5/2) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (54# - 5/2 Speed) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | superseded |
| 35 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 36 | MAF174346 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete II - Конструкция I – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete II - Design I - With Nylon Prop Nut |
1 | superseded |
| 36 | MAF174555 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция II – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design II - With Nylon Prop Nut |
1 | superseded |
| 36 | MAF174755 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция III – с гайкой гребного винта с латунной вставкой PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design III - With Brass Insert Prop Nut |
1 | superseded |
| 36 | MAF12412 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete II С комплектом гребного винта 48-MAF174346 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete II With Prop Kit 48-MAF174346 |
1 | superseded |
| 36 | MAF12415 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица С комплектом гребного винта 48-MAF174555 и MAF174755 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub With Prop Kit 48-MAF174555 And MAF174755 |
1 | superseded |
| 37 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 38 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция I – все нейлоновые PROP NUT - Design I - All Nylon |
1 | superseded |
| 38 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT - Design II - Nylon With Brass Insert |
1 | superseded |
| 4 | MAR03604 |
ФИКСАТОР Рукоятка Без ограничителя RETAINER Handle Without Stop |
1 | superseded |
| 5 | MBT372092 |
РУКОЯТКА В СБОРЕ - Конструкция I – исп. с флажковыми клеммами HANDLE ASSEMBLY - Design I - Used With Flag Terminals |
1 | superseded |
| 5 | MBU37209S |
РУКОЯТКА В СБОРЕ - Конструкция II – исп. с быстроразъемными клеммами HANDLE ASSEMBLY - Design II - Used With Quick Connect Terminals |
1 | superseded |
| 6 | MBT07002 |
РУКОЯТКА Рукоятка GRIP Handle |
1 | superseded |
| 7 | MBT05907 |
НАКЛЕЙКА Индикатор - Конструкция I – быстрый – медленный – стрелки DECAL Indicator - Design I - Rabbit - Turtle - Arrows |
1 | superseded |
| 7 | MBT05908 |
НАКЛЕЙКА Индикатор - Конструкция II – номер – стрелки DECAL Indicator - Design II - Number - Arrows |
1 | superseded |
| 8 | MBT07901 |
УПЛОТНЕНИЕ Войлочн. SEAL Felt |
1 | superseded |
| 9 | MBT02202 |
ВТУЛКА Направляющая рукоятки BUSHING Handle Guide |
1 | superseded |
