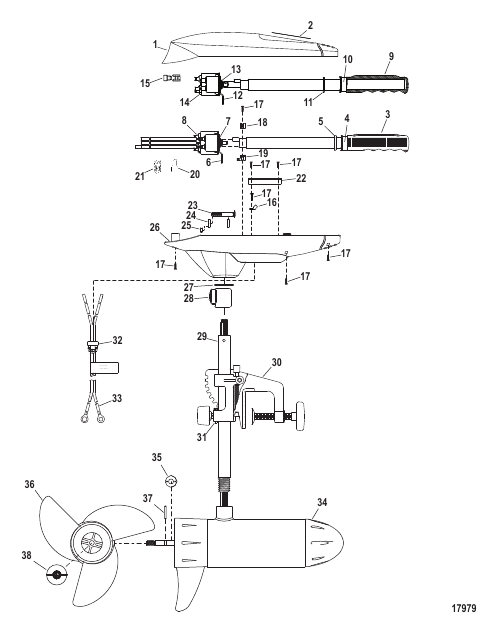

Complete Trolling Motor (Model FW46HT) (12 Volt)
Parts (56)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | MET05317J |
КРЫШКА Верхняя часть COVER Top |
1 | superseded |
| 10 | MBT05908 |
НАКЛЕЙКА Индикатор DECAL Indicator |
1 | superseded |
| 11 | MBT07901 |
УПЛОТНЕНИЕ Войлочн. SEAL Felt |
1 | superseded |
| 12 | MAT15507 |
КРОНШТЕЙН Переключатель BRACKET Switch |
1 | superseded |
| 13 | MAT09801 |
ПРУЖИННАЯ СТОПОРНАЯ ГАЙКА PAL NUT |
1 | superseded |
| 14 | MKT15002 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Ротационный Без вводных проводов SWITCH ASSEMBLY Rotary Without Lead Wires |
1 | superseded |
| 15 | MBR16106 |
КЛЕММА Быстроразъемный TERMINAL Quick Connect |
4 | superseded |
| 16 | MKP03601 |
P-ХОМУТ (0.250) P CLAMP (.250) |
1 | superseded |
| 17 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь SCREW (#8 x .625) Stainless Steel |
8/9 | superseded |
| 18 | MAR03604 |
ФИКСАТОР Рукоятка Без ограничителя RETAINER Handle Without Stop |
1 | superseded |
| 19 | MAR03605 |
ФИКСАТОР Рукоятка С ограничителем RETAINER Handle With Stop |
1 | superseded |
| 2 | MFT19006 |
НАКЛЕЙКА Верхняя крышка MotorGuide FW-HT, 46 фунт., упор, 12 Вольт DECAL Top Cover MotorGuide FW-HT 46 Lbs Thrust 12 Volt |
1 | superseded |
| 20 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) [9B000001] THRU [9B490690] CONNECTOR Pigtail (#18-8) [9B000001] THRU [9B490690] |
4 | superseded |
| 21 | MBR16102 |
КЛЕММА Флаг (гнездо №18-12) [9B000001] THRU [9B490690] TERMINAL Flag (Female #18-12) [9B000001] THRU [9B490690] |
AR | superseded |
| 21 | MBR16103 |
КЛЕММА Флаг (гнездо №20-14) [9B000001] THRU [9B490690] TERMINAL Flag (Female #20-14) [9B000001] THRU [9B490690] |
AR | superseded |
| 22 | MAT15506 |
ПЛАСТИНА Кабель [9B000001] THRU [9B490690] PLATE Cable [9B000001] THRU [9B490690] |
1 | superseded |
| 23 | MTT13402 |
БОЛТ (0.250-20 x 1.75) BOLT (.250-20 x 1.75) |
1 | superseded |
| 24 | MTT17108 |
ШАЙБА Изогнутый WASHER Curved |
2 | superseded |
| 25 | MXT09802 |
КОНТРГАЙКА (0.250-20), нержавеющая сталь LOCKNUT (.250-20) Stainless Steel |
1 | superseded |
| 26 | MET004167 |
КРЫШКА Нижняя часть [9B000001] THRU [9B490690] COVER Bottom [9B000001] THRU [9B490690] |
1 | superseded |
| 26 | MET004197 |
КРЫШКА Нижняя часть [9B490691] & Up COVER Bottom [9B490691] & Up |
1 | superseded |
| 27 | MAT07901 |
УПЛОТНЕНИЕ Колонка SEAL Column |
1 | superseded |
| 28 | MXT15802 |
ВТУЛКА В СБОРЕ Регулировка глубины – серый/черный – стиль T COLLAR ASSEMBLY Depth Adjust - Gray/Black - T Style |
1 | superseded |
| 28 | MTM15804 |
ВТУЛКА В СБОРЕ Регулировка глубины – черная – с пятью лопастями COLLAR ASSEMBLY Depth Adjust - Black - 5 Lobe Style |
1 | superseded |
| 29 | MAL04903 |
КОЛОНКА (36.00"), алюминий (Толщина стенок 0.125) COLUMN (36.00 Inches) Aluminum (.125 Wall Thickness) |
1 | superseded |
| 29 | MAL04913T |
КОЛОНКА (36.00"), алюминий (Толщина стенок 0.187) COLUMN (36.00 Inches) Aluminum (.187 Wall Thickness) |
1 | discontinued |
| 29 | MFR04914 |
КОЛОНКА (36.00"), нержавеющая сталь COLUMN (36.00 Inches) Stainless Steel |
1 | superseded |
| 3 | MBT372092 |
РУКОЯТКА В СБОРЕ Подлежит удлинению – ПРИМЕЧАНИЕ: Исп. с флажковыми клеммами [9B000001] THRU [9B490690] HANDLE ASSEMBLY Extending Style - NOTE: Used With Flag Terminals [9B000001] THRU [9B490690] |
1 | superseded |
| 3 | MBT372102 |
РУКОЯТКА В СБОРЕ Не подлежит удлинению – ПРИМЕЧАНИЕ: Исп. с флажковыми клеммами [9B000001] THRU [9B490690] HANDLE ASSEMBLY Non Extending Style - NOTE: Used With Flag Terminals [9B000001] THRU [9B490690] |
1 | superseded |
| 30 | MCK300072 |
ОПОРА В СБОРЕ В сборе Модель 03 – с меткой MCK300072 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Установка узла» – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте MCK30007S MOUNT ASSEMBLY Complete Model 03 - Marked MCK300072 - NOTE: See Mount Assembly Section For Service Parts Breakdown - NOTE: Part No Longer Available - Order MCK30007S |
1 | superseded |
| 30 | MCK30007S |
ОПОРА В СБОРЕ В сборе Модель 03 – с меткой MCK300075 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 03 - Marked MCK300075 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 30 | MSK30005S |
ОПОРА В СБОРЕ В сборе Модель 09 – с меткой MSK300052 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 09 - Marked MSK300052 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 31 | MCK10004 |
ФРИКЦИОННАЯ НАКЛАДКА Пластик – ПРИМЕЧАНИЕ: Для установки модели 03 в сборе FRICTION STRIP Plastic - NOTE: For Model 03 Mount Assembly |
1 | superseded |
| 31 | MSK10001 |
ФРИКЦИОННАЯ НАКЛАДКА Металл – ПРИМЕЧАНИЕ: Для установки модели 09 в сборе FRICTION STRIP Metal - NOTE: For Model 09 Mount Assembly |
1 | superseded |
| 32 | MGR01901 |
ВТУЛКА Кабель аккумулятора BUSHING Battery Cable |
1 | superseded |
| 33 | MXT328062 |
КАБЕЛЬ В СБОРЕ Аккумулятор [9B000001] THRU [9B490690] CABLE ASSEMBLY Battery [9B000001] THRU [9B490690] |
1 | superseded |
| 33 | MTT32809T |
КАБЕЛЬ В СБОРЕ Аккумулятор С меткой MTT328092 – с двумя клеммами MBR16106 [9B490691] & Up CABLE ASSEMBLY Battery Marked MTT328092 - With Two Terminals MBR16106 [9B490691] & Up |
1 | discontinued |
| 34 | MET397032 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (46# – с регулировкой скорости до 5/2) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте M899422T LOWER UNIT ASSEMBLY Complete (46# - 5/2 Speed) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown - NOTE: Part No Longer Available - Order M899422T |
1 | superseded |
| 34 | M899422T |
НИЖНИЙ БЛОК В СБОРЕ В сборе (46# – с регулировкой скорости до 5/2) С меткой MET397035 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (46# - 5/2 Speed) Marked MET397035 - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 35 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 36 | MAF174346 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete II - Конструкция I – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete II - Design I - With Nylon Prop Nut |
1 | superseded |
| 36 | MAF174555 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция II – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design II - With Nylon Prop Nut |
1 | superseded |
| 36 | MAF174755 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция III – с гайкой гребного винта с латунной вставкой PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design III - With Brass Insert Prop Nut |
1 | superseded |
| 36 | MAF12412 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete II С комплектом гребного винта 48-MAF174346 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete II With Prop Kit 48-MAF174346 |
1 | superseded |
| 36 | MAF12415 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица С комплектом гребного винта 48-MAF174555 и MAF174755 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub With Prop Kit 48-MAF174555 And MAF174755 |
1 | superseded |
| 37 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 38 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция I – все нейлоновые PROP NUT - Design I - All Nylon |
1 | superseded |
| 38 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT - Design II - Nylon With Brass Insert |
1 | superseded |
| 4 | MBT05907 |
НАКЛЕЙКА Индикатор - Конструкция I – быстрый – медленный – стрелки DECAL Indicator - Design I - Rabbit - Turtle - Arrows |
1 | superseded |
| 4 | MBT05908 |
НАКЛЕЙКА Индикатор - Конструкция II – номера – стрелки DECAL Indicator - Design II - Numbers - Arrows |
1 | superseded |
| 5 | MBT07901 |
УПЛОТНЕНИЕ Войлочн. SEAL Felt |
1 | superseded |
| 6 | MAT15507 |
КРОНШТЕЙН Переключатель BRACKET Switch |
1 | superseded |
| 7 | MAT09801 |
ПРУЖИННАЯ СТОПОРНАЯ ГАЙКА PAL NUT |
1 | superseded |
| 8 | MKT15003 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Ротационный С вводными проводами SWITCH ASSEMBLY Rotary With Lead Wires |
1 | superseded |
| 9 | MBU37209S |
РУКОЯТКА В СБОРЕ Подлежит удлинению – ПРИМЕЧАНИЕ: Исп. с быстроразъемными клеммами [9B490691] & Up HANDLE ASSEMBLY Extending Style - NOTE: Used With Quick Connect Terminals [9B490691] & Up |
1 | superseded |
| 9 | MBU37210S |
РУКОЯТКА В СБОРЕ Не подлежит удлинению – ПРИМЕЧАНИЕ: Исп. с быстроразъемными клеммами [9B490691] & Up HANDLE ASSEMBLY Non Extending Style - NOTE: Used With Quick Connect Terminals [9B490691] & Up |
1 | superseded |
