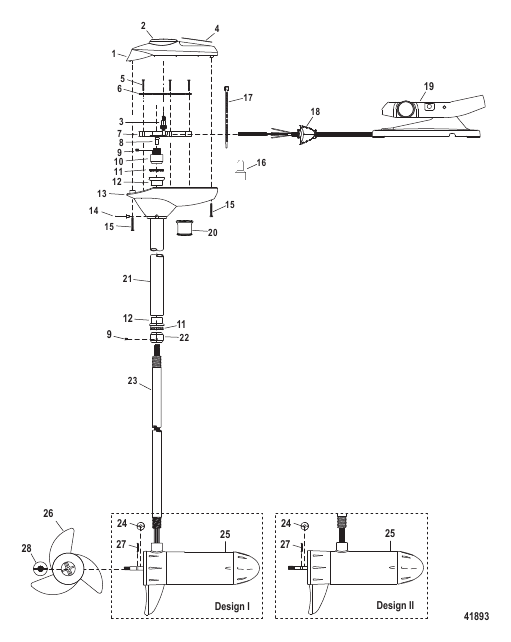

Complete Trolling Motor (Model FW40FB) (12 Volt)
Parts (61)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | MCK30008S |
ОПОРА В СБОРЕ В сборе, транец 03 Модель 03 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete, 03 Transom Model 03 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | discontinued |
| - | MST90736A |
ОПОРА В СБОРЕ В сборе Модель 07 – 36" - Конструкция I – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 07 - 36 Inch - Design I - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| - | MST90736B |
ОПОРА В СБОРЕ В сборе Модель 07 – 36" - Конструкция II – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 07 - 36 Inch - Design II - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | discontinued |
| - | MST90742A |
ОПОРА В СБОРЕ В сборе Модель 07 – 42" – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 07 - 42 Inch - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| - | MST9360FW |
ОПОРА В СБОРЕ Черный – в сборе Модель Gator Flex 360 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Black - Complete Model Gator Flex 360 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| - | 8M4000308 |
ОПОРА В СБОРЕ Черный – в сборе Модель Gator Flex II 360 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Black - Complete Model Gator Flex II 360 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 1 | MEF05319J |
КРЫШКА В СБОРЕ Верхняя часть - Конструкция I – без двух шайб Delrin под индикатором COVER ASSEMBLY Top - Design I - Without Two Delrin Washers Under Indicator |
1 | superseded |
| 1 | MEF05319K |
КРЫШКА В СБОРЕ Верхняя часть - Конструкция I – без индикатора передачи COVER ASSEMBLY Top - Design II - With Two Delrin Washers Under Indicator |
1 | superseded |
| 1 | M899439T |
КРЫШКА В СБОРЕ Верхняя часть С меткой MEF05319L - Конструкция III – с двумя шайбами Delrin под индикатором и с индикатором передачи COVER ASSEMBLY Top Marked MEF05319L - Design III - With Two Delrin Washers Under Indicator And Includes Gear Indicator |
1 | discontinued |
| 10 | MAF39804 |
ГАЙКА В СБОРЕ Шестерня NUT ASSEMBLY Pinion |
1 | superseded |
| 11 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) Открытого типа – 15 шариков - Конструкция I – верхняя и нижняя колонки BEARING Ball (1.546 Outside Diameter) Open Style - 15 Balls - Design I - Upper And Lower Column |
2 | superseded |
| 11 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) Открытого типа – 15 шариков - Конструкция II – только верхняя колонка BEARING Ball (1.546 Outside Diameter) Open Style - 15 Balls - Design II - Upper Column Only |
1 | superseded |
| 11 | MFM00502 |
ПОДШИПНИК Шарик (наружный диаметр 1.477) Герметичного типа – 41 шарик - Конструкция II – только нижняя колонка BEARING Ball (1.477 Outside Diameter) Sealed Style - 41 Balls - Design II - Lower Column Only |
1 | superseded |
| 12 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) - Конструкция I – верхняя и нижняя колонки RETAINER CUP Bearing (1.546/1.556 Inside Diameter) - Design I - Upper And Lower Column |
2 | superseded |
| 12 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) - Конструкция II – только верхняя колонка RETAINER CUP Bearing (1.546/1.556 Inside Diameter) - Design II - Upper Column Only |
1 | superseded |
| 12 | MFM00702 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.482/1.487) - Конструкция II – только нижняя колонка RETAINER CUP Bearing (1.482/1.487 Inside Diameter) - Design II - Lower Column Only |
1 | superseded |
| 13 | MEF004167 |
КРЫШКА Нижняя часть COVER Bottom |
1 | superseded |
| 14 | MLF11103 |
ЗАКЛЕПКА (0.125 x 0.375) RIVET (.125 x .375) |
3 | superseded |
| 15 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь SCREW (#8 x .625) Stainless Steel |
3 | superseded |
| 16 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) CONNECTOR Pigtail (#18-8) |
AR | superseded |
| 16 | MBF02902 |
СОЕДИНИТЕЛЬ Короткий шланг (№22-14) CONNECTOR Pigtail (#22-14) |
AR | superseded |
| 17 | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") TIE STRAP (.16 x 7/8.00 Inches) |
AR | superseded |
| 17 | MAF03002 |
ЛЕНТОЧНЫЙ ХОМУТ (0.29/0.31 x 7/9.00") TIE STRAP (.29/.31 x 7/9.00 Inches) |
AR | superseded |
| 18 | MAP07102 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | superseded |
| 19 | M899721T |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (63.00") С меткой 8M3000137 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (63.00 Inches) Marked 8M3000137 - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 19 | MLP300652 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (69.00") – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (69.00 Inches) - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | superseded |
| 19 | ML3001112 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (84.00") – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (84.00 Inches) - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | superseded |
| 2 | MM5925 |
КОМПЛЕКТ ИНДИКАТОРА Верхняя крышка INDICATOR KIT Top Cover |
1 | discontinued |
| 20 | MFT00601 |
ВТУЛКА Нейлон – черный - Конструкция I – ПРИМЕЧАНИЕ: Только специальные модели COLLAR Nylon - Black - Design I - NOTE: Special Models Only |
1 | superseded |
| 20 | M879243 |
ВТУЛКА Алюминий – черный - Конструкция II – ПРИМЕЧАНИЕ: Только специальные модели COLLAR Aluminum - Black - Design II - NOTE: Special Models Only |
1 | discontinued |
| 21 | MAF16501 |
ТРУБА Наружная часть (13.00") TUBE Outer (13.00 Inches) |
1 | superseded |
| 21 | MAF16506 |
ТРУБА Наружная часть (20.00") TUBE Outer (20.00 Inches) |
1 | superseded |
| 22 | MAF00605 |
КОНУС Подшипник - Конструкция I – исп. с шариковыми подшипниками открытого типа – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте комплект MSS00601S CONE Bearing - Design I - Used With Open Style Ball Bearing - NOTE: Part No Longer Available - Order Kit MSS00601S |
1 | discontinued |
| 22 | MSS00601S |
КОМПЛЕКТ КОНУСОВ И ПОДШИПНИКОВ – ПРИМЕЧАНИЕ: В комплекте с деталями конструкции II – MAF14201B, MFM00502, MFM00702 и MSS00601 CONE AND BEARING KIT - NOTE: Includes Design II Parts - MAF14201B And MFM00502 And MFM00702 And MSS00601 |
1 | discontinued |
| 22 | MSS00601 |
КОНУС Подшипник - Конструкция II – исп. с шариковыми подшипниками герметичного типа CONE Bearing - Design II - Used With Sealed Style Ball Bearing |
1 | superseded |
| 23 | MAL04902 |
КОЛОНКА (30.00"), алюминий (Толщина стенок 0.125) COLUMN (30.00 Inches) Aluminum Brite Finish |
1 | superseded |
| 23 | MDF04904 |
КОЛОНКА (30.00"), алюминий Сатинированная поверхность COLUMN (30.00 Inches) Aluminum Satin Finish |
1 | superseded |
| 23 | MAL04904 |
КОЛОНКА (36.00"), алюминий COLUMN (36.00 Inches) Aluminum |
1 | superseded |
| 23 | MAF04901 |
КОЛОНКА (36.00"), нержавеющая сталь COLUMN (36.00 Inches) Stainless Steel |
1 | superseded |
| 23 | MDF04902 |
КОЛОНКА (42.00"), алюминий Сатинированная поверхность COLUMN (42.00 Inches) Aluminum Satin Finish |
1 | discontinued |
| 23 | MAL04906 |
КОЛОНКА (42.00"), алюминий Яркое покрытие COLUMN (42.00 Inches) Aluminum Brite Finish |
1 | superseded |
| 23 | MAF04909 |
КОЛОНКА (42.00"), нержавеющая сталь COLUMN (42.00 Inches) Stainless Steel |
1 | superseded |
| 24 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 25 | MPF397042 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (38# – с регулировкой скорости до 5/2) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте M899415T LOWER UNIT ASSEMBLY Complete (38# - 5/2 Speed) (See Note 1) (Design I - Column Screws into Comm Cap) |
1 | superseded |
| 25 | M899415T |
НИЖНИЙ БЛОК В СБОРЕ В сборе (38# – с регулировкой скорости до 5/2) С меткой MPF397045 (См. примечание 1) (конструкция I – колонка вкручена в колпачок коммутатора) LOWER UNIT ASSEMBLY Complete (38# - 5/2 Speed) Marked MPF397045 (See Note 1) (Design I - Column Screws into Comm Cap) |
1 | superseded |
| 25 | M899396T |
НИЖНИЙ БЛОК В СБОРЕ В сборе (46# – с регулировкой скорости до 5) С меткой MEF397072 (См. примечание 1) (конструкция II – колонка вкручена в корпус магнита) LOWER UNIT ASSEMBLY Complete (46# - 5 Speed) Marked MEF397072 (See Note 1) (Design II - Column Screws into Magnet Housing) |
1 | superseded |
| 26 | MAF174346 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete II - Конструкция I – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete II - Design I - With Nylon Prop Nut |
1 | superseded |
| 26 | MAF174555 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция I – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design II - With Nylon Prop Nut |
1 | superseded |
| 26 | MAF174755 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция II – с гайкой гребного винта с латунной вставкой PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design III - With Brass Insert Prop Nut |
1 | superseded |
| 26 | MAF12412 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete II С комплектом гребного винта 48-MAF174346 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete II With Prop Kit 48-MAF174346 |
1 | superseded |
| 26 | MAF12415 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица PROPELLER 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub With Prop Kit 48-MAF174555 And MAF174755 |
1 | superseded |
| 27 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 28 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция I – все нейлоновые PROP NUT - Design I - All Nylon |
1 | superseded |
| 28 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT - Design II - Nylon With Brass Insert |
1 | superseded |
| 3 | MAF06901 |
ПЕРЕДАЧА Индикатор GEAR Indicator |
1 | superseded |
| 4 | MFF19009 |
НАКЛЕЙКА Верхняя крышка MotorGuide FW40FB, 12 Вольт DECAL Top Cover MotorGuide FW40FB 12 Volt |
1 | superseded |
| 5 | MXF13301 |
ВИНТ (№6 x 1.125) SCREW (#6 x 1.125) |
6 | superseded |
| 6 | MAF12701 |
КРЫШКА Направляющая рейки COVER Rack Guide |
1 | superseded |
| 7 | MAF12601 |
НАПРАВЛЯЮЩАЯ РЕЙКИ RACK GUIDE |
1 | superseded |
| 8 | MKP02101 |
ВТУЛКА Вал шарнира BUSHING Pivot Shaft |
1 | superseded |
| 9 | MAF14201B |
УСТАНОВОЧНЫЙ ВИНТ (0.250-20 x 312), с шестигранной головкой SET SCREW (.250-20 x .312) Hex Socket Head |
3 | superseded |
