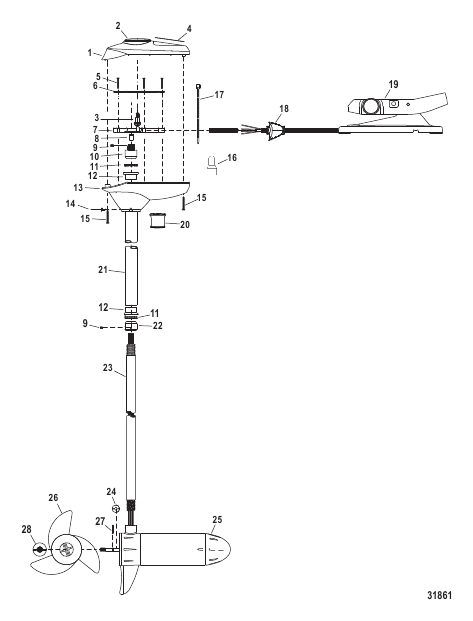

Complete Trolling Motor (Model FW36FT) (12 Volt)
Parts (45)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | MCK30008S |
ОПОРА В СБОРЕ В сборе, транец 03 Модель 03 – с меткой MCK300082 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete, 03 Transom Model 03 - Marked MCK300082 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 1 | MEF05319K |
КРЫШКА В СБОРЕ Верхняя часть - Конструкция I – без индикатора передачи COVER ASSEMBLY Top - Design I - Without Gear Indicator |
1 | superseded |
| 1 | MEF05319L |
КРЫШКА В СБОРЕ Верхняя часть - Конструкция II – с индикатором передачи COVER ASSEMBLY Top - Design II - With Gear Indicator |
1 | superseded |
| 10 | MAF39804 |
ГАЙКА В СБОРЕ Шестерня NUT ASSEMBLY Pinion |
1 | superseded |
| 11 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) Открытого типа – 15 шариков - Конструкция I – верхняя и нижняя колонки BEARING Ball (1.546 Outside Diameter) Open Style - 15 Balls - Design I - Upper And Lower Column |
2 | superseded |
| 11 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) Открытого типа – 15 шариков - Конструкция II – только верхняя колонка BEARING Ball (1.546 Outside Diameter) Open Style - 15 Balls - Design II - Upper Column Only |
1 | superseded |
| 11 | MFM00502 |
ПОДШИПНИК Шарик (наружный диаметр 1.477) Герметичного типа – 41 шарик - Конструкция II – только нижняя колонка BEARING Ball (1.477 Outside Diameter) Sealed Style - 41 Balls - Design II - Lower Column Only |
1 | superseded |
| 12 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) - Конструкция I – верхняя и нижняя колонки RETAINER CUP Bearing (1.546/1.556 Inside Diameter) - Design I - Upper And Lower Column |
2 | superseded |
| 12 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) - Конструкция II – только верхняя колонка RETAINER CUP Bearing (1.546/1.556 Inside Diameter) - Design II - Upper Column Only |
1 | superseded |
| 12 | MFM00702 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.482/1.487) - Конструкция II – только нижняя колонка RETAINER CUP Bearing (1.482/1.487 Inside Diameter) - Design II - Lower Column Only |
1 | superseded |
| 13 | MEF004167 |
КРЫШКА Нижняя часть COVER Bottom |
1 | superseded |
| 14 | MLF11103 |
ЗАКЛЕПКА (0.125 x 0.375) RIVET (.125 x .375) |
3 | superseded |
| 15 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь SCREW (#8 x .625) Stainless Steel |
3 | superseded |
| 16 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) CONNECTOR Pigtail (#18-8) |
AR | superseded |
| 16 | MBF02902 |
СОЕДИНИТЕЛЬ Короткий шланг (№22-14) CONNECTOR Pigtail (#22-14) |
AR | superseded |
| 17 | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") TIE STRAP (.16 x 7/8.00 Inches) |
AR | superseded |
| 17 | MAF03002 |
ЛЕНТОЧНЫЙ ХОМУТ (0.29/0.31 x 7/9.00") TIE STRAP (.29/.31 x 7/9.00 Inches) |
AR | superseded |
| 18 | MAP07103 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | superseded |
| 19 | M899721T |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (63.00") С меткой 8M3000137 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (63.00 Inches) Marked 8M3000137 - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 19 | MLP300652 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (69.00") – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (69.00 Inches) - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | superseded |
| 2 | MM5925 |
КОМПЛЕКТ ИНДИКАТОРА Верхняя крышка INDICATOR KIT Top Cover |
1 | discontinued |
| 20 | MFT00601 |
ВТУЛКА Нейлон – черный – ПРИМЕЧАНИЕ: Только специальные модели COLLAR Nylon - Black - NOTE: Special Models Only |
1 | superseded |
| 20 | M879243 |
ВТУЛКА Алюминий – черный – ПРИМЕЧАНИЕ: Только специальные модели COLLAR Aluminum - Black - NOTE: Special Models Only |
1 | discontinued |
| 21 | MAF16501 |
ТРУБА Наружная часть (13.00") TUBE Outer (13.00 Inches) |
1 | superseded |
| 22 | MAF00605 |
КОНУС Подшипник - Конструкция I – исп. с шариковыми подшипниками открытого типа – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте комплект MSS00601S CONE Bearing - Design I - Used With Open Style Ball Bearing - NOTE: Part No Longer Available - Order Kit MSS00601S |
1 | discontinued |
| 22 | MSS00601S |
КОМПЛЕКТ КОНУСОВ И ПОДШИПНИКОВ – ПРИМЕЧАНИЕ: В комплекте с деталями конструкции II – MAF14201B, MFM00502, MFM00702 и MSS00601 CONE AND BEARING KIT - NOTE: Includes Design II Parts - MAF14201B And MFM00502 And MFM00702 And MSS00601 |
1 | discontinued |
| 22 | MSS00601 |
КОНУС Подшипник - Конструкция II – исп. с шариковыми подшипниками герметичного типа CONE Bearing - Design II - Used With Sealed Style Ball Bearing |
1 | superseded |
| 23 | MAL04902 |
КОЛОНКА (30.00"), алюминий (Толщина стенок 0.125) COLUMN (30.00 Inches) Aluminum (.125 Wall Thickness) |
1 | superseded |
| 23 | MAL04912T |
КОЛОНКА (30.00"), алюминий (Толщина стенок 0.187) COLUMN (30.00 Inches) Aluminum (.187 Wall Thickness) |
1 | discontinued |
| 24 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 25 | MPF397042 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (38# – с регулировкой скорости до 5/2) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте M899415T LOWER UNIT ASSEMBLY Complete (38# - 5/2 Speed) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown - NOTE: Part No Longer Available - Order M899415T |
1 | superseded |
| 25 | M899415T |
НИЖНИЙ БЛОК В СБОРЕ В сборе (38# – с регулировкой скорости до 5/2) С меткой MPF397045 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (38# - 5/2 Speed) Marked MPF397045 - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | superseded |
| 26 | MAF174555 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция I – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design I - With Nylon Prop Nut |
1 | superseded |
| 26 | MAF174755 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция II – с гайкой гребного винта с латунной вставкой PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design II - With Brass Insert Prop Nut |
1 | superseded |
| 26 | MAF12415 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица PROPELLER 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub |
1 | superseded |
| 27 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 28 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция I – все нейлоновые PROP NUT - Design I - All Nylon |
1 | superseded |
| 28 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT - Design II - Nylon With Brass Insert |
1 | superseded |
| 3 | MAF06901 |
ПЕРЕДАЧА Индикатор GEAR Indicator |
1 | superseded |
| 4 | MFF05624 |
НАКЛЕЙКА Верхняя крышка EREKI-X MotorGuide, 36 фунт., упор, 12 Вольт DECAL Top Cover EREKI-X MotorGuide 36 Lbs Thrust 12 Volt |
1 | superseded |
| 5 | MXF13301 |
ВИНТ (№6 x 1.125) SCREW (#6 x 1.125) |
6 | superseded |
| 6 | MAF12701 |
КРЫШКА Направляющая рейки COVER Rack Guide |
1 | superseded |
| 7 | MAF12601 |
НАПРАВЛЯЮЩАЯ РЕЙКИ RACK GUIDE |
1 | superseded |
| 8 | MKP02101 |
ВТУЛКА Вал шарнира BUSHING Pivot Shaft |
1 | superseded |
| 9 | MAF14201B |
УСТАНОВОЧНЫЙ ВИНТ (0.250-20 x 312), с шестигранной головкой SET SCREW (.250-20 x .312) Hex Socket Head |
3 | superseded |
