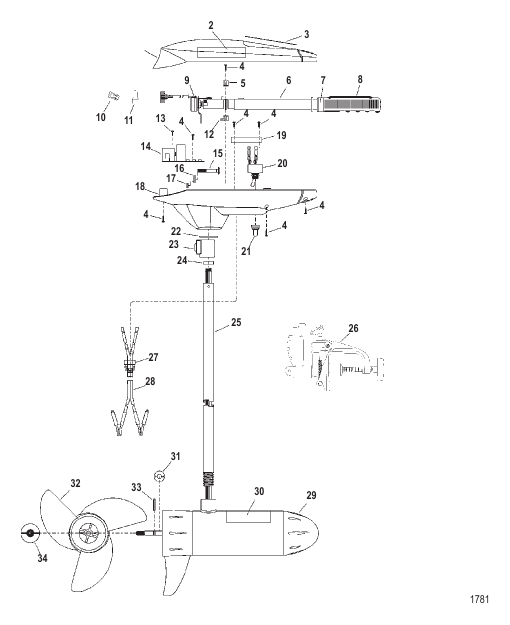

Complete Trolling Motor (Model TT4800) (12 Volt)
Parts (39)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | MET053167 |
КРЫШКА Верхняя часть COVER Top |
1 | superseded |
| 10 | MBR16102 |
КЛЕММА Флаг (гнездо №18-12) TERMINAL Flag (Female #18-12) |
1 | superseded |
| 11 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) CONNECTOR Pigtail (#18-8) |
8 | superseded |
| 12 | MAR03602 |
ЗАЖИМ Крепление рукоятки CLAMP Handle Retainer |
1 | superseded |
| 13 | MXF14102 |
ВИНТ (№4 x 0.875) SCREW (#4 x .875) |
1 | discontinued |
| 14 | MAT15711 |
БОРТ В СБОРЕ (12В) – ПРИМЕЧАНИЕ: Деталь больше не поставляется – см. Сервисный бюллетень 2004-02 для заказа комплекта преобразования BOARD ASSEMBLY (12V) - NOTE: Part No Longer Available - Reference Service Bulletin 2004-02 To Order Conversion Kit |
1 | discontinued |
| 15 | MTT13402 |
БОЛТ (0.250-20 x 1.75) BOLT (.250-20 x 1.75) |
1 | superseded |
| 16 | MTT17108 |
ШАЙБА Изогнутый WASHER Curved |
2 | superseded |
| 17 | MXT09802 |
КОНТРГАЙКА (0.250-20), нержавеющая сталь LOCKNUT (.250-20) Stainless Steel |
1 | superseded |
| 18 | MAT004128 |
КРЫШКА Нижняя часть COVER Bottom |
1 | superseded |
| 19 | MAT15506 |
ПЛАСТИНА Кабель PLATE Cable |
1 | superseded |
| 2 | MTM05710 |
НАКЛЕЙКА Верхняя крышка Подруливающее устройство DECAL Top Cover Thruster |
2 | discontinued |
| 20 | MFP15307 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Тумблер SWITCH ASSEMBLY Toggle |
1 | superseded |
| 21 | MFP17701 |
ЧЕХОЛ Тумблерный переключатель BOOT Toggle Switch |
1 | superseded |
| 22 | MAT07901 |
УПЛОТНЕНИЕ Колонка SEAL Column |
1 | superseded |
| 23 | MXT15802 |
ВТУЛКА В СБОРЕ Регулировка глубины – серый/черный – стиль T - Конструкция I COLLAR ASSEMBLY Depth Adjust - Gray/Black - T Style - Design I |
1 | superseded |
| 23 | MTM15804 |
ВТУЛКА В СБОРЕ Регулировка глубины – черная – с пятью лопастями - Конструкция II COLLAR ASSEMBLY Depth Adjust - Black - 5 Lobe Style - Design II |
1 | superseded |
| 24 | MBT02301 |
УПОР Резина BUMPER Rubber |
1 | discontinued |
| 25 | MFR04914 |
КОЛОНКА (36.00"), нержавеющая сталь COLUMN (36.00 Inches) Stainless Steel |
1 | superseded |
| 26 | MSK300032 |
ОПОРА В СБОРЕ В сборе Модель 09 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 09 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 27 | MGR01901 |
ВТУЛКА Кабель аккумулятора BUSHING Battery Cable |
1 | superseded |
| 28 | MTM328092 |
КАБЕЛЬ В СБОРЕ Аккумулятор CABLE ASSEMBLY Battery |
1 | superseded |
| 29 | MCM397042 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (45# – переменная) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте комплект преобразования MCC60221S – в комплект входит MCC397012 и MAT316832 LOWER UNIT ASSEMBLY Complete (45# - Variable) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown - NOTE: Part No Longer Available - Order Conversion Kit MCC60221S - Includes MCC397012 And MAT316832 |
1 | discontinued |
| 3 | MFM05716 |
НАКЛЕЙКА Верхняя крышка Mariner T4800V, тяга, 12 В, 48 фунт. DECAL Top Cover Mariner T4800V 12 Volts 48 Lbs Thrust |
1 | discontinued |
| 3 | MFM05714 |
НАКЛЕЙКА Верхняя крышка Mercury DECAL Top Cover Mercury |
1 | discontinued |
| 30 | MTM06002 |
НАКЛЕЙКА Подруливающее устройство DECAL Thruster |
1 | discontinued |
| 31 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 32 | MAF174425 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete - Конструкция I – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Design I - With Nylon Prop Nut |
1 | superseded |
| 32 | MAF174555 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция II – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design II - With Nylon Prop Nut |
1 | superseded |
| 32 | MAF174755 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция III – с гайкой гребного винта с латунной вставкой PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design III - With Brass Insert Prop Nut |
1 | superseded |
| 33 | MBR10201 |
ШТИФТ Привод гребного винта (0.125 x 1.00) PIN Prop Drive (.125 x 1.00) |
1 | superseded |
| 34 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция I – все нейлоновые PROP NUT - Design I - All Nylon |
1 | superseded |
| 34 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT - Design II - Nylon With Brass Insert |
1 | superseded |
| 4 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь SCREW (#8 x .625) Stainless Steel |
11 | superseded |
| 5 | MAR03604 |
ФИКСАТОР Рукоятка RETAINER Handle |
1 | superseded |
| 6 | MET372062 |
РУКОЯТКА В СБОРЕ HANDLE ASSEMBLY |
1 | superseded |
| 7 | MAT05903 |
НАКЛЕЙКА Индикатор скорости DECAL Speed Indicator |
1 | superseded |
| 8 | MBT07002 |
РУКОЯТКА Рукоятка GRIP Handle |
1 | superseded |
| 9 | MAT316822 |
ПОТЕНЦИОМЕТР В СБОРЕ POTENTIOMETER ASSEMBLY |
1 | superseded |
