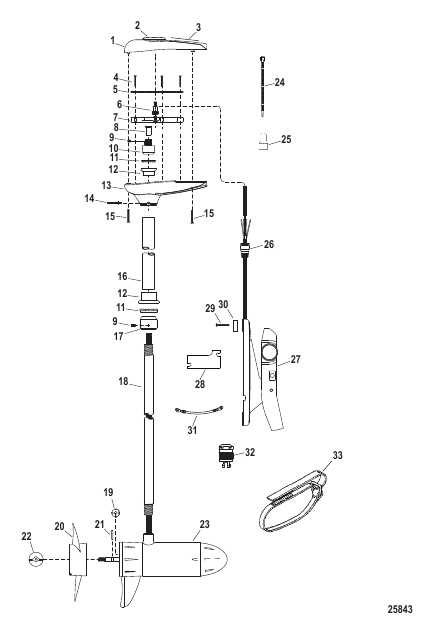

| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | MST9205BF |
ОПОРА В СБОРЕ В сборе Модель 20 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 20.5 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| - | 8M4000198 |
ОПОРА В СБОРЕ В сборе Модель 20.8 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Complete Model 20.8 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| - | MST9360FW |
ОПОРА В СБОРЕ Черный – в сборе Модель Gator Flex 360 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Black - Complete Model Gator Flex 360 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| - | 8M4000308 |
ОПОРА В СБОРЕ Черный – в сборе Модель Gator Flex II 360 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Опора в сборе» MOUNT ASSEMBLY Black - Complete Model Gator Flexx II 360 - NOTE: See Mount Assembly Section For Service Parts Breakdown |
1 | superseded |
| 1 | MTF05339H |
КРЫШКА В СБОРЕ Верхняя часть COVER ASSEMBLY Top |
1 | superseded |
| 10 | MAF39804 |
ГАЙКА В СБОРЕ Шестерня - Конструкция I – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте комплект M879293A1 NUT ASSEMBLY Pinion - Design I - NOTE: Part No Longer Available - Order Kit M879293A1 |
1 | superseded |
| 10 | M879293A1 |
КОМПЛЕКТ ГАЙКИ Шестерня - Конструкция II – ПРИМЕЧАНИЕ: Содержит подшипник MFM00502 и чашку фиксатора MFM00702 NUT KIT Pinion - Design II - NOTE: Includes MFM00502 Bearing And MFM00702 Retainer Cup |
1 | disc. |
| 11 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) Открытого типа – 15 шариков - Конструкция I – верхняя и нижняя колонки BEARING Ball (1.546 Outside Diameter) Open Style - 15 Balls - Design I - Upper And Lower Column |
2 | superseded |
| 11 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) Открытого типа – 15 шариков - Конструкция II – только верхняя колонка BEARING Ball (1.546 Outside Diameter) Open Style - 15 Balls - Design II - Upper Column Only |
1 | superseded |
| 11 | MFM00502 |
ПОДШИПНИК Шарик (наружный диаметр 1.477) Герметичного типа – 41 шарик - Конструкция II – только верхняя или нижняя колонка BEARING Ball (1.477 Outside Diameter) Sealed Style - 41 Balls - Design II - Upper Or Lower Column Only |
1 | superseded |
| 12 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) - Конструкция I – верхняя и нижняя колонки RETAINER CUP Bearing (1.546/1.556 Inside Diameter) - Design I - Upper And Lower Column |
2 | superseded |
| 12 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) - Конструкция II – только верхняя колонка RETAINER CUP Bearing (1.546/1.556 Inside Diameter) - Design II - Upper Column Only |
1 | superseded |
| 12 | MFM00702 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.482/1.487) - Конструкция II – только верхняя или нижняя колонка RETAINER CUP Bearing (1.482/1.487 Inside Diameter) - Design II - Upper Or Lower Column Only |
1 | superseded |
| 13 | MTF004067 |
КРЫШКА Нижняя часть COVER Bottom |
1 | superseded |
| 14 | MLF11104 |
ЗАКЛЕПКА (0.125 x 0.375) RIVET (.125 x .375) |
3 | superseded |
| 15 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь SCREW (#8 x .625) Stainless Steel |
3 | superseded |
| 16 | MAF16506 |
ТРУБА Наружная часть (20.00") TUBE Outer (20.00 Inches) |
1 | superseded |
| 17 | MAF00605 |
КОНУС Подшипник - Конструкция I – исп. с шариковыми подшипниками открытого типа – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте комплект MSS00601S CONE Bearing - Design I - Used With Open Style Ball Bearing - NOTE: Part No Longer Available - Order Kit MSS00601S |
1 | disc. |
| 17 | MSS00601S |
КОМПЛЕКТ КОНУСОВ И ПОДШИПНИКОВ – ПРИМЕЧАНИЕ: В комплекте с деталями конструкции II – MAF14201B, MFM00502, MFM00702 и MSS00601 CONE AND BEARING KIT - NOTE: Includes Design II Parts - MAF14201B And MFM00502 And MFM00702 And MSS00601 |
1 | disc. |
| 17 | MSS00601 |
КОНУС Подшипник - Конструкция II – исп. с шариковыми подшипниками герметичного типа CONE Bearing - Design II - Used With Sealed Style Ball Bearing |
1 | superseded |
| 18 | MAF04912 |
КОЛОНКА (45.00"), нержавеющая сталь COLUMN (45.00 Inches) Stainless Steel |
1 | superseded |
| 18 | MAF04910 |
КОЛОНКА (50.00"), нержавеющая сталь COLUMN (50.00 Inches) Stainless Steel |
1 | superseded |
| 19 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 2 | MM5921 |
КОМПЛЕКТ ИНДИКАТОРА Верхняя крышка INDICATOR KIT Top Cover |
1 | disc. |
| 20 | MAF174555 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция II – с нейлоновой гайкой гребного винта PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design I - With Nylon Prop Nut |
1 | superseded |
| 20 | MAF174755 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица - Конструкция II – с гайкой гребного винта с латунной вставкой PROP KIT 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub - Design II - With Brass Insert Prop Nut |
1 | superseded |
| 20 | MAF12415 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete – коническая ступица С комплектом гребного винта 48-MAF174555 и MAF175755 PROPELLER 3 Blade Nylon - 3.5 Inch - Machete - Taper Hub |
1 | superseded |
| 21 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 22 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция I – все нейлоновые PROP NUT - Design I - All Nylon |
1 | superseded |
| 22 | MAR09902 |
ГАЙКА ГРЕБНОГО ВИНТА - Конструкция II – нейлон с латунной вставкой PROP NUT - Design II - Nylon With Brass Insert |
1 | superseded |
| 23 | MVF397012 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (67# – с регулировкой скорости до 5) - Конструкция I – ПРИМЕЧАНИЕ: Модели 45/50.00" – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (67# - 5 Speed) - Design I - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | superseded |
| 23 | M899700T |
НИЖНИЙ БЛОК В СБОРЕ В сборе (67# – с регулировкой скорости до 5) С меткой 8M4000144 - Конструкция II – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (67# - 5 Speed) Marked 8M4000144 - Design II - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | superseded |
| 23 | 879345T85 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (75# – с регулировкой скорости до 5), со штампом 2314 ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (75# - 5 Speed) Stamped 2314 NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | disc. |
| 24 | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") TIE STRAP (.16 x 7/8.00 Inches) |
AR | superseded |
| 24 | MAF03002 |
ЛЕНТОЧНЫЙ ХОМУТ (0.29/0.31 x 7/9.00") TIE STRAP (.29/.31 x 7/9.00 Inches) |
AR | superseded |
| 25 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) CONNECTOR Pigtail (#18-8) |
AR | superseded |
| 25 | MBF02902 |
СОЕДИНИТЕЛЬ Короткий шланг (№22-14) CONNECTOR Pigtail (#22-14) |
AR | superseded |
| 26 | MAP07101 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | superseded |
| 27 | M899721T |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (63.00") С меткой 8M3000137 – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (63.00 Inches) Marked 8M3000137 - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | disc. |
| 27 | MLP300652 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе (69.00") – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Ножная педаль в сборе» FOOT PEDAL ASSEMBLY Complete (69.00 Inches) - NOTE: See Foot Pedal Assembly Section For Service Parts Breakdown |
1 | superseded |
| 28 | MLP312315 |
ОПОРНАЯ ПЛИТА В СБОРЕ WEIGHT PLATE ASSEMBLY |
1 | superseded |
| 29 | MXF13501 |
ВИНТ (№6 x .500) SCREW (#6 x .500) |
4 | superseded |
| 3 | MTF19009 |
НАБОР НАКЛЕЕК Верхняя крышка MotorGuide Pro Series 6700, упор, 24 Вольт, 67 фунт. DECAL SET Top Cover Pro Series 70 |
1 | superseded |
| 30 | MKP02301 |
НАКЛАДКА Ножная педаль PAD Foot Pedal |
4 | superseded |
| 31 | MM300012 |
ПРОВОД В СБОРЕ Перемычка (16.00"), белая WIRE ASSEMBLY Jumper (16.00 Inches) White |
1 | superseded |
| 32 | MTF02901 |
ПРОБКА Специальные модели PLUG Special Models |
1 | superseded |
| 33 | MGA507A1 |
КРЕПЕЖНАЯ СКОБА Крепление TIE DOWN STRAP Mount |
1 | disc. |
| 4 | MAF13301 |
ВИНТ (№6 x 1.125) SCREW (#6 x 1.125) |
6 | superseded |
| 5 | MAF12701 |
КРЫШКА Направляющая рейки COVER Rack Guide |
1 | superseded |
| 6 | MAF06901 |
ПЕРЕДАЧА Индикатор GEAR Indicator |
1 | superseded |
| 7 | MAF12601 |
НАПРАВЛЯЮЩАЯ РЕЙКИ RACK GUIDE |
1 | superseded |
| 8 | MKP02101 |
ВТУЛКА Вал шарнира BUSHING Pivot Shaft |
1 | superseded |
| 9 | MAF14201B |
УСТАНОВОЧНЫЙ ВИНТ (0.250-20 x 312), с шестигранной головкой SET SCREW (.250-20 x .312) Hex Socket Head |
3 | superseded |
