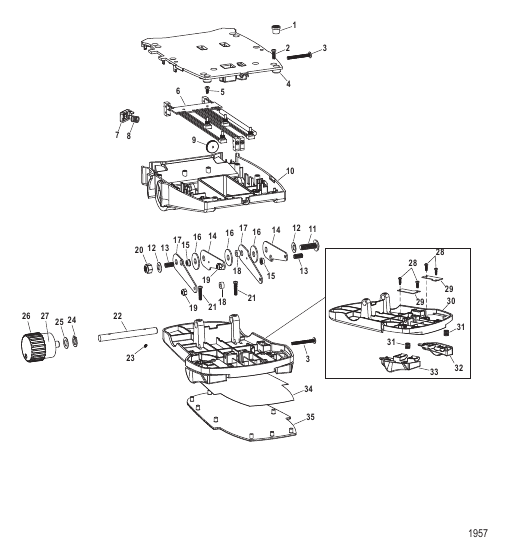

Foot Pedal Assembly (M0099101)

Parts (36)

#Part NumberDescriptionQtyStatus
- M0099101 НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе
FOOT PEDAL ASSEMBLY Complete
1 superseded
1 M00019   ПОДНОЖКИ
  FOOT PEGS
4 superseded
10 M0098901   БАЗА Верхняя ножная педаль
  BASE Upper Foot Pedal
1 superseded
11 M0054502   ВИНТ
  SCREW
1 superseded
12 M00071   ШАЙБА Bellville
  WASHER Bellville
2 superseded
13 M00974   ПЛУНЖЕР Шарик
  PLUNGER Ball
2 superseded
14 M00978   ТЯГА Сферический плунжер
  LINKAGE Ball Plunger
2 superseded
15 M00984   ГАЙКА ТОЛКАТЕЛЯ (0.250-20)
  PUSH NUT (.250-20)
2 superseded
16 M00544   ШАЙБА Трение
  WASHER Friction
3 superseded
17 M00979   ТЯГА Фиксационное отверстие
  LINKAGE Detent Hole
2 superseded
18 M0061516   ШАЙБА Нейлон
  WASHER Nylon
2 superseded
19 M0054601   ГАЙКА (№8-32)
  NUT (#8-32)
2 superseded
2 M0043707   ВИНТ (№8 x 0.500)
  SCREW (#8 x .500)
8 superseded
20 M0054602   ГАЙКА (0.313-18)
  NUT (.313-18)
1 superseded
21 M0097501   ВИНТ (№8-32)
  SCREW (#8-32)
2 superseded
22 M00983   ВАЛ Направляющий шток
  SHAFT Pivot Rod
1 superseded
23 M0039602   УСТАНОВОЧНЫЙ ВИНТ (№4-40 x 0.250)
  SET SCREW (#4-40 x .250)
1 superseded
24 MLP04601   КОЛЬЦО Стопор
  RING Retaining
1 superseded
25 MAK17102   ШАЙБА Нейлон
  WASHER Nylon
1 superseded
26 M00976   РУЧКА Скорость
  KNOB Speed
1 superseded
27 M0002201   НАКЛЕЙКА Лопастной датчик скорости
  DECAL Speed Wheel
1 superseded
28 M00967   ПЕДАЛЬ Шарнир педали
  PEDAL Foot Pivot
1 superseded
29 M0100002   ВИНТ (№6)
  SCREW (#6)
4 superseded
3 M0054501   ВИНТ (№8-32 x 1.50)
  SCREW (#8-32 x 1.50)
2 superseded
30 MLP12303   ПЛАСТИНА Фиксатор
  PLATE Retainer
2 superseded
31 M01229   ПРУЖИНА
  SPRING
4 superseded
32 M00966   ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Ножная педаль Правый
  SWITCH ASSEMBLY Foot Pedal Right
1 superseded
33 M00965   ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Ножная педаль Левый
  SWITCH ASSEMBLY Foot Pedal Left
1 superseded
34 M01232   КЛЕЙКАЯ ПЛАСТИНА Ножная педаль
  ADHESIVE PAD Foot Pedal
1 superseded
35 M00964   БАНДАЖ Ножная педаль
  TREAD Foot Pedal
1 superseded
4 M00980   БАЗА Нижняя ножная педаль
  BASE Lower Foot Pedal
1 superseded
5 M0100005   ВИНТ (№6 x .313)
  SCREW (#6 x .313)
2 superseded
6 M00924   ЖГУТ/БОРТ В СБОРЕ
  HARNESS/BOARD ASSEMBLY
1 superseded
7 M00986   БАЗА
  BASE
2 superseded
8 M01229   ПРУЖИНА
  SPRING
2 superseded
9 M00977   РУЧКА Устройство для закрепления и центральная часть
  KNOB Stow And Center
2 disc.
