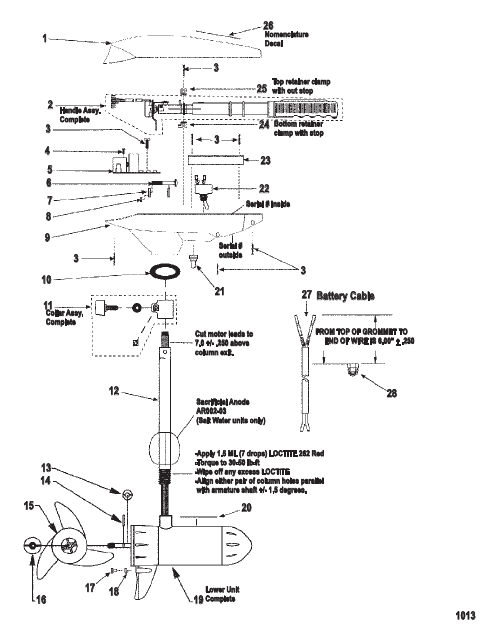

Complete Trolling Motor (Model ET76V / EHB76V) (24 Volt)
Parts (33)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | MET05317H |
КРЫШКА Верхняя часть COVER Top |
1 | superseded |
| 10 | MAT07901 |
УПЛОТНЕНИЕ Колонка SEAL Column |
1 | superseded |
| 11 | MAR15801 |
ВТУЛКА В СБОРЕ Регулировка глубины COLLAR ASSEMBLY Depth Adjust |
1 | superseded |
| 12 | MTT04905 |
КОЛОНКА (36.00"), хромированный COLUMN (36.00 Inches) Chrome |
1 | superseded |
| 12 | MFR04911 |
КОЛОНКА (36.00"), нержавеющая сталь COLUMN (36.00 Inches) Stainless Steel |
1 | superseded |
| 12 | MTT04906 |
КОЛОНКА (42.00"), хромированный COLUMN (42.00 Inches) Chrome |
1 | superseded |
| 12 | MFR04912 |
КОЛОНКА (42.00"), нержавеющая сталь COLUMN (42.00 Inches) Stainless Steel |
1 | superseded |
| 12 | MFR04913 |
КОЛОНКА (50.00"), нержавеющая сталь COLUMN (50.00 Inches) Stainless Steel |
1 | superseded |
| 13 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 14 | MBR10201 |
ШТИФТ Привод гребного винта (0.125 x 1.00) PIN Prop Drive (.125 x 1.00) |
1 | superseded |
| 15 | MAF12407 |
ГРЕБНОЙ ВИНТ 2-лопастной, нейлоновый – 3.5" PROPELLER 2 Blade Nylon - 3.5 Inch |
1 | superseded |
| 15 | MAF12412 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete II PROPELLER 3 Blade Nylon - 3.5 Inch - Machete II |
1 | superseded |
| 16 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА PROP NUT |
1 | superseded |
| 17 | MDK13301 |
ВИНТ (0.250-20 x 0.750) - Только модели для морской воды SCREW (.250-20 x .750) - Saltwater Models Only |
1 | superseded |
| 18 | MAR00202 |
АНОД Цинк - Только модели для морской воды ANODE Zinc - Saltwater Models Only |
1 | superseded |
| 19 | MTF397012 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (82# – пер./пов.) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (82# - Var/Rev) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | discontinued |
| 2 | MET372062 |
РУКОЯТКА В СБОРЕ HANDLE ASSEMBLY |
1 | superseded |
| 20 | MET06008 |
НАКЛЕЙКА Привод MotorGuide Hyper Drive DECAL MotorGuide Hyper Drive |
1 | superseded |
| 21 | MFP17701 |
ЧЕХОЛ Тумблерный переключатель BOOT Toggle Switch |
1 | superseded |
| 22 | MFP15307 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Тумблер SWITCH ASSEMBLY Toggle |
1 | superseded |
| 23 | MAT15506 |
ПЛАСТИНА Кабель PLATE Cable |
1 | superseded |
| 24 | MAR03602 |
ЗАЖИМ Крепление рукоятки CLAMP Handle Retainer |
1 | superseded |
| 25 | MAR03604 |
ФИКСАТОР Рукоятка RETAINER Handle |
1 | superseded |
| 26 | MJT05610 |
НАКЛЕЙКА Верхняя крышка DECAL Top Cover |
1 | superseded |
| 27 | MXT328062 |
КАБЕЛЬ В СБОРЕ Аккумулятор CABLE ASSEMBLY Battery |
1 | superseded |
| 28 | MGR01901 |
ВТУЛКА Кабель аккумулятора BUSHING Battery Cable |
1 | superseded |
| 3 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь SCREW (#8 x .625) Stainless Steel |
9 | superseded |
| 4 | MXT14101 |
ВИНТ (№4 x 0.312) SCREW (#4 x .312) |
2 | discontinued |
| 5 | MAT15702C |
БОРТ В СБОРЕ (24В) – ПРИМЕЧАНИЕ: Деталь больше не поставляется – см. Сервисный бюллетень 2004-02 BOARD ASSEMBLY (24V) - NOTE: Part No Longer Available - Reference Service Bulletin 2004-02 |
1 | superseded |
| 6 | MTT13402 |
БОЛТ (0.250-20 x 1.75) BOLT (.250-20 x 1.75) |
1 | superseded |
| 7 | MTT17108 |
ШАЙБА Изогнутый WASHER Curved |
2 | superseded |
| 8 | MXT09802 |
КОНТРГАЙКА (0.250-20), нержавеющая сталь LOCKNUT (.250-20) Stainless Steel |
1 | superseded |
| 9 | MAT004118 |
КРЫШКА Нижняя часть COVER Bottom |
1 | superseded |
