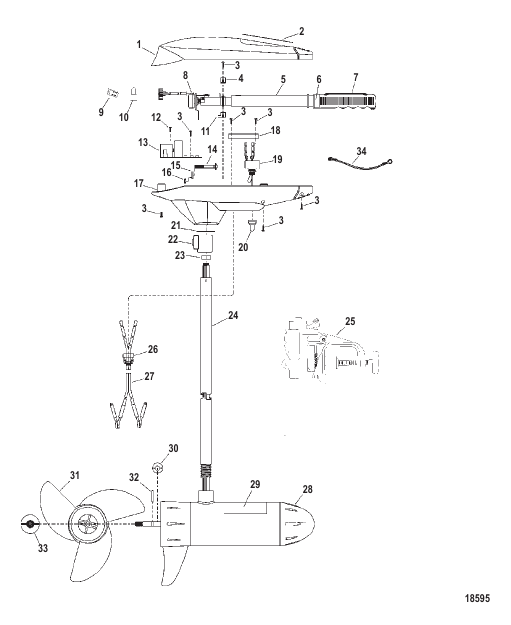

Complete Trolling Motor (Model ET50VHD) (24 Volt)
Parts (34)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | MET053167 |
КРЫШКА Верхняя часть COVER Top |
1 | superseded |
| 10 | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) CONNECTOR Pigtail (#18-8) |
8 | superseded |
| 11 | MAR03602 |
ЗАЖИМ Крепление рукоятки CLAMP Handle Retainer |
1 | superseded |
| 12 | MXF14102 |
ВИНТ (№4 x 0.875) SCREW (#4 x .875) |
1 | discontinued |
| 13 | MAT15702 |
БОРТ В СБОРЕ (24 В) – ПРИМЕЧАНИЕ: Деталь больше не поставляется – см. Сервисный бюллетень 2004-02 BOARD ASSEMBLY (24V) - NOTE: Part No Longer Available - Reference Service Bulletin 2004-02 |
1 | superseded |
| 14 | MTT13402 |
БОЛТ (0.250-20 x 1.75) BOLT (.250-20 x 1.75) |
1 | superseded |
| 15 | MTT17108 |
ШАЙБА Изогнутый WASHER Curved |
2 | superseded |
| 16 | MXT09802 |
КОНТРГАЙКА (0.250-20), нержавеющая сталь LOCKNUT (.250-20) Stainless Steel |
1 | superseded |
| 17 | MAT004128 |
КРЫШКА Нижняя часть COVER Bottom |
1 | superseded |
| 18 | MAT15506 |
ПЛАСТИНА Кабель PLATE Cable |
1 | superseded |
| 19 | MFP15307 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Тумблер SWITCH ASSEMBLY Toggle |
1 | superseded |
| 2 | MET05612 |
НАКЛЕЙКА Верхняя крышка DECAL Top Cover |
1 | discontinued |
| 20 | MFP17701 |
ЧЕХОЛ Тумблерный переключатель BOOT Toggle Switch |
1 | superseded |
| 21 | MAT07901 |
УПЛОТНЕНИЕ Колонка SEAL Column |
1 | superseded |
| 22 | MAR15802 |
ВТУЛКА В СБОРЕ Регулировка глубины – черный/черный, Т-образная ручка COLLAR ASSEMBLY Depth Adjust - Black/Black T Style Knob |
1 | superseded |
| 23 | MBT02301 |
УПОР Резина BUMPER Rubber |
1 | discontinued |
| 24 | MFR04912 |
КОЛОНКА (42.00"), нержавеющая сталь COLUMN (42.00 Inches) Stainless Steel |
1 | superseded |
| 25 | MSK300032 |
ОПОРА В СБОРЕ В сборе – ПРИМЕЧАНИЕ: Перечень деталей см. в руководстве «Транец MotorGuide и детали носовых установок 90-885199» MOUNT ASSEMBLY Complete - NOTE: See MotorGuide Transom And Bow Mounts Parts Manual 90-885199 For Service Parts Breakdown |
1 | superseded |
| 26 | MGR01901 |
ВТУЛКА Кабель аккумулятора BUSHING Battery Cable |
1 | superseded |
| 27 | MXT328072 |
КАБЕЛЬ В СБОРЕ Аккумулятор CABLE ASSEMBLY Battery |
1 | discontinued |
| 28 | MTM397032 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (50# – переменная) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» – ПРИМЕЧАНИЕ: Деталь больше не поставляется – заказывайте комплект преобразования MTC60201S – в комплект входит MTC397012 и MAT316832 LOWER UNIT ASSEMBLY Complete (50# - Variable) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown - NOTE: Part No Longer Available - Order Conversion Kit MTC60201S - Includes MTC397012 And MAT316832 |
1 | discontinued |
| 29 | MET06004 |
НАКЛЕЙКА Двигательная установка Whisper Guide Propulsion System Power Plus DECAL Whisper Guide Propulsion System Power Plus |
1 | superseded |
| 3 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь SCREW (#8 x .625) Stainless Steel |
11 | superseded |
| 30 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 31 | MAF174425 |
КОМПЛЕКТ ГРЕБНОГО ВИНТА 3-лопастной, нейлоновый – 3.5" – Machete 3-лопастной – 3.5" – Machete II PROP KIT 3 Blade Nylon - 3.5 Inch - Machete 3 Blade - 3.5 Inch - Machete II |
1 | superseded |
| 32 | MBR10201 |
ШТИФТ Привод гребного винта (0.125 x 1.00) PIN Prop Drive (.125 x 1.00) |
1 | superseded |
| 33 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА PROP NUT |
1 | superseded |
| 34 | MM300012 |
ПРОВОД В СБОРЕ Перемычка (16.00"), белая WIRE ASSEMBLY Jumper (16.00 Inches) White |
1 | superseded |
| 4 | MAR03604 |
ФИКСАТОР Рукоятка RETAINER Handle |
1 | superseded |
| 5 | MET372062 |
РУКОЯТКА В СБОРЕ HANDLE ASSEMBLY |
1 | superseded |
| 6 | MAT05903 |
НАКЛЕЙКА Индикатор скорости DECAL Speed Indicator |
1 | superseded |
| 7 | MBT07002 |
РУКОЯТКА Рукоятка GRIP Handle |
1 | superseded |
| 8 | MAT316822 |
ПОТЕНЦИОМЕТР В СБОРЕ POTENTIOMETER ASSEMBLY |
1 | superseded |
| 9 | MBR16102 |
КЛЕММА Флаг (гнездо №18-12) TERMINAL Flag (Female #18-12) |
1 | superseded |
