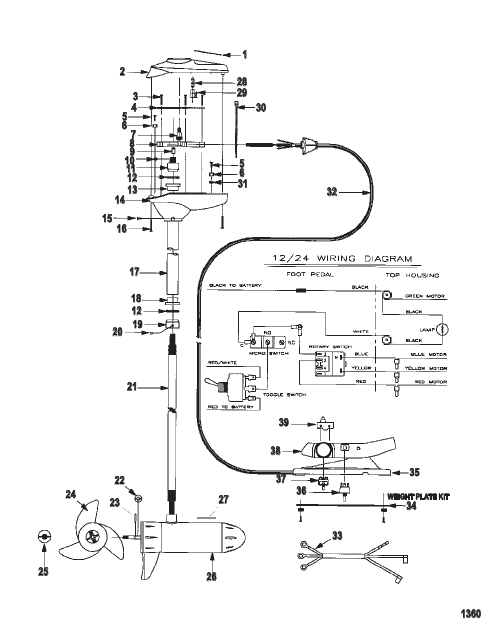

Complete Trolling Motor (Model EF67P) (24 Volt)
Parts (45)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | MBF05616 |
НАКЛЕЙКА Верхняя крышка DECAL Top Cover |
1 | discontinued |
| 10 | MAF14201B |
УСТАНОВОЧНЫЙ ВИНТ (0.250-20 x 312), с шестигранной головкой SET SCREW (.250-20 x .312) Hex Socket Head |
3 | superseded |
| 11 | MAF39801 |
ГАЙКА В СБОРЕ Шестерня NUT ASSEMBLY Pinion |
1 | superseded |
| 12 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) BEARING Ball (1.546 Outside Diameter) |
2 | superseded |
| 13 | MAF00701 |
ЧАШКА ФИКСАТОРА Подшипник RETAINER CUP Bearing |
1 | superseded |
| 14 | MEF004167 |
КРЫШКА Нижняя часть COVER Bottom |
1 | superseded |
| 15 | MLF11103 |
ЗАКЛЕПКА (0.125 x 0.375) RIVET (.125 x .375) |
3 | superseded |
| 16 | MAT14101 |
ВИНТ (№8 x 0.625), нержавеющая сталь SCREW (#8 x .625) Stainless Steel |
3 | superseded |
| 17 | MAF16502 |
ТРУБА Наружная часть (20.00") TUBE Outer (20.00 Inches) |
1 | superseded |
| 17 | MAF16510 |
ТРУБА Наружная часть (30.00") TUBE Outer (30.00 Inches) |
1 | superseded |
| 18 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) RETAINER CUP Bearing (1.546/1.556 Inside Diameter) |
1 | superseded |
| 19 | MAF00605B |
КОНУС Подшипник CONE Bearing |
1 | superseded |
| 2 | MEF05317H |
КРЫШКА В СБОРЕ Верхняя часть COVER ASSEMBLY Top |
1 | superseded |
| 20 | MAF14301 |
УСТАНОВОЧНЫЙ ВИНТ (№10) SET SCREW (#10) |
1 | superseded |
| 21 | MAF04909 |
КОЛОНКА (42.00"), нержавеющая сталь COLUMN (42.00 Inches) Stainless Steel |
1 | superseded |
| 21 | MAF04910 |
КОЛОНКА (50.00"), нержавеющая сталь COLUMN (50.00 Inches) Stainless Steel |
1 | superseded |
| 21 | MAF04913 |
КОЛОНКА (54.00"), нержавеющая сталь COLUMN (54.00 Inches) Stainless Steel |
1 | discontinued |
| 21 | MAF04914 |
КОЛОНКА (60.00"), нержавеющая сталь COLUMN (60.00 Inches) Stainless Steel |
1 | superseded |
| 22 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 23 | MBR10201 |
ШТИФТ Привод гребного винта (0.125 x 1.00) PIN Prop Drive (.125 x 1.00) |
1 | superseded |
| 24 | MAF12412 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete II PROPELLER 3 Blade Nylon - 3.5 Inch - Machete II |
1 | superseded |
| 25 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА PROP NUT |
1 | superseded |
| 26 | MVS397012 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (71# – с регулировкой скорости до 5) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (71# - 5 Speed) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | superseded |
| 27 | MET06009 |
НАКЛЕЙКА MotorGuide DECAL MotorGuide |
1 | superseded |
| 28 | MAF09302 |
ЛАМПА (24 Вольт) LAMP (24 Volt) |
1 | superseded |
| 29 | MAF394012 |
ДЕРЖАТЕЛЬ В СБОРЕ Лампа HOLDER ASSEMBLY Lamp |
1 | superseded |
| 3 | MXF13301 |
ВИНТ (№6 x 1.125) SCREW (#6 x 1.125) |
6 | superseded |
| 30 | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") TIE STRAP (.16 x 7/8.00 Inches) |
3 | superseded |
| 31 | MTT09803 |
ПРУЖИННАЯ СТОПОРНАЯ ГАЙКА PAL NUT |
1 | superseded |
| 32 | MLP327412 |
КАБЕЛЬ В СБОРЕ Контрольный (63.00") CABLE ASSEMBLY Control (63.00 Inches) |
1 | superseded |
| 32 | MLP327422 |
КАБЕЛЬ В СБОРЕ Контрольный (69.00") CABLE ASSEMBLY Control (69.00 Inches) |
1 | discontinued |
| 32 | MPP327022 |
КАБЕЛЬ В СБОРЕ Датчик CABLE ASSEMBLY Transducer |
1 | superseded |
| 33 | MKP328092 |
КАБЕЛЬ В СБОРЕ Аккумулятор CABLE ASSEMBLY Battery |
1 | superseded |
| 34 | MLP312315 |
ОПОРНАЯ ПЛИТА В СБОРЕ WEIGHT PLATE ASSEMBLY |
1 | superseded |
| 35 | MLP00301 |
БАЗА Ножная педаль BASE Foot Pedal |
1 | superseded |
| 36 | MFP15303 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Тумблер SWITCH ASSEMBLY Toggle |
1 | superseded |
| 37 | MHF15001 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Ротационный SWITCH ASSEMBLY Rotary |
1 | superseded |
| 38 | MLP10103 |
ПЕДАЛЬ Педаль PEDAL Foot |
1 | superseded |
| 39 | MAP15101 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Микро SWITCH ASSEMBLY Micro |
1 | superseded |
| 4 | MAF12701 |
КРЫШКА Направляющая рейки COVER Rack Guide |
1 | superseded |
| 5 | MRT13303 |
ВИНТ (№10-32 x 0.500) SCREW (#10-32 x .500) |
2 | superseded |
| 6 | MFT16003 |
КЛЕММА 4 зубца TERMINAL 4 Prong |
2 | superseded |
| 7 | MAF06901 |
ПЕРЕДАЧА Индикатор GEAR Indicator |
1 | superseded |
| 8 | MAF12601 |
НАПРАВЛЯЮЩАЯ РЕЙКИ RACK GUIDE |
1 | superseded |
| 9 | MAF02102 |
ВТУЛКА Шестереночная гайка BUSHING Pinion Nut |
1 | superseded |
