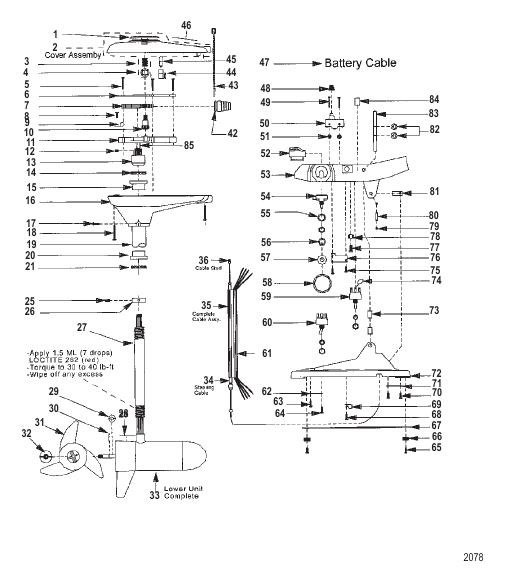

Complete Trolling Motor (Model 736) (12 Volt)
Parts (87)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | MAF078084 |
ИНДИКАТОР Красный INDICATOR Red |
1 | superseded |
| 10 | MAF06901 |
ПЕРЕДАЧА Индикатор GEAR Indicator |
1 | superseded |
| 11 | MAF12601 |
НАПРАВЛЯЮЩАЯ РЕЙКИ RACK GUIDE |
1 | superseded |
| 12 | MAF14201 |
УСТАНОВОЧНЫЙ ВИНТ (0.250) SET SCREW (.250) |
1 | superseded |
| 13 | MAF39801 |
ГАЙКА В СБОРЕ Шестерня NUT ASSEMBLY Pinion |
1 | superseded |
| 14 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) BEARING Ball (1.546 Outside Diameter) |
1 | superseded |
| 15 | MAF00701 |
ЧАШКА ФИКСАТОРА Подшипник RETAINER CUP Bearing |
1 | superseded |
| 16 | MAF004067 |
КРЫШКА Нижняя часть - Белый COVER Bottom - White |
1 | superseded |
| 16 | MAF004077 |
КРЫШКА Нижняя часть - Черный COVER Bottom - Black |
1 | superseded |
| 17 | MEK13501 |
ВИНТ (№6, самонарезающийся) SCREW (#6 Self Tap) |
1 | discontinued |
| 18 | MLF14103 |
ВИНТ (№8 x 0.750) SCREW (#8 x .750) |
1 | discontinued |
| 19 | MAF16501 |
ТРУБА Наружная часть (13.00") TUBE Outer (13.00 Inches) |
1 | superseded |
| 19 | MAF16506 |
ТРУБА Наружная часть (20.00") TUBE Outer (20.00 Inches) |
1 | superseded |
| 2 | MAF053124 |
КРЫШКА В СБОРЕ Верхняя часть - Белый COVER ASSEMBLY Top - White |
1 | superseded |
| 2 | MAF053134 |
КРЫШКА В СБОРЕ Верхняя часть - Черный COVER ASSEMBLY Top - Black |
1 | superseded |
| 20 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) RETAINER CUP Bearing (1.546/1.556 Inside Diameter) |
1 | superseded |
| 21 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) BEARING Ball (1.546 Outside Diameter) |
1 | superseded |
| 25 | MAF14301 |
УСТАНОВОЧНЫЙ ВИНТ (№10) SET SCREW (#10) |
1 | superseded |
| 26 | MAF00605B |
КОНУС Подшипник CONE Bearing |
1 | superseded |
| 27 | MDF04903 |
КОЛОНКА (33.00"), нержавеющая сталь COLUMN (33.00 Inches) Stainless Steel |
1 | superseded |
| 27 | MAF04901 |
КОЛОНКА (36.00"), нержавеющая сталь COLUMN (36.00 Inches) Stainless Steel |
1 | superseded |
| 27 | MAF04909 |
КОЛОНКА (42.00"), нержавеющая сталь COLUMN (42.00 Inches) Stainless Steel |
1 | superseded |
| 27 | MAF04910 |
КОЛОНКА (50.00"), нержавеющая сталь COLUMN (50.00 Inches) Stainless Steel |
1 | superseded |
| 28 | MAF06007 |
НАКЛЕЙКА Привод MotorGuide Hyper Drive DECAL MotorGuide Hyper Drive |
1 | superseded |
| 29 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 3 | MAF01401 |
ПРУЖИНА SPRING |
1 | superseded |
| 30 | MBR10201 |
ШТИФТ Привод гребного винта (0.125 x 1.00) PIN Prop Drive (.125 x 1.00) |
1 | superseded |
| 30 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 31 | MAF12407 |
ГРЕБНОЙ ВИНТ 2-лопастной, нейлоновый – 3.5" PROPELLER 2 Blade Nylon - 3.5 Inch |
1 | superseded |
| 31 | MAF12412 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete II PROPELLER 3 Blade Nylon - 3.5 Inch - Machete II |
1 | superseded |
| 32 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА PROP NUT |
1 | superseded |
| 33 | MPF397012 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (36# – с регулировкой скорости до 5/2) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (36# - 5/2 Speed) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | superseded |
| 34 | M9377 |
КАБЕЛЬ / ШПИЛЬКА В СБОРЕ Контрольный (63.00") (63.00") CABLE/STUD ASSEMBLY Control (63.00 Inches) (63.00 Inches) |
1 | discontinued |
| 34 | M9767 |
КАБЕЛЬ / ШПИЛЬКА В СБОРЕ Контрольный (69.00") (69.00") CABLE/STUD ASSEMBLY Control (69.00 Inches) (69.00 Inches) |
1 | discontinued |
| 35 | MLP327062 |
КАБЕЛЬ В СБОРЕ Контрольный (63.00") CABLE ASSEMBLY Control (63.00 Inches) |
1 | superseded |
| 35 | MLP327082 |
КАБЕЛЬ В СБОРЕ Контрольный (69.00") CABLE ASSEMBLY Control (69.00 Inches) |
1 | superseded |
| 36 | MAP14101C |
ШПИЛЬКА Трос управления STUD Control Cable |
1 | discontinued |
| 4 | MAF04601 |
ЗАЖИМ CLIP |
1 | superseded |
| 42 | MAP07101 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | superseded |
| 43 | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") TIE STRAP (.16 x 7/8.00 Inches) |
1 | superseded |
| 44 | MAF394012 |
ДЕРЖАТЕЛЬ В СБОРЕ Лампа HOLDER ASSEMBLY Lamp |
1 | superseded |
| 45 | MAF09302 |
ЛАМПА (24 Вольт) LAMP (24 Volt) |
1 | superseded |
| 46 | MFF05619 |
НАКЛЕЙКА Верхняя крышка DECAL Top Cover |
1 | superseded |
| 47 | MKP328092 |
КАБЕЛЬ В СБОРЕ Аккумулятор CABLE ASSEMBLY Battery |
1 | superseded |
| 48 | MKP15701 |
ЧЕХОЛ Микропереключатель BOOT Micro Switch |
1 | superseded |
| 49 | MLP13501 |
ВИНТ (№6-32 x 1.50) SCREW (#6-32 x 1.50) |
1 | superseded |
| 5 | MAF13301 |
ВИНТ (№6 x 1.125) SCREW (#6 x 1.125) |
1 | superseded |
| 50 | MAP15101 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Микро SWITCH ASSEMBLY Micro |
1 | superseded |
| 51 | MSP09802 |
ГАЙКА (№6-32) NUT (#6-32) |
1 | superseded |
| 52 | MLP02601 |
КНОПКА Микропереключатель BUTTON Micro Switch |
1 | superseded |
| 53 | MLP10103 |
ПЕДАЛЬ Педаль PEDAL Foot |
1 | superseded |
| 54 | MHF15001 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Ротационный SWITCH ASSEMBLY Rotary |
1 | superseded |
| 55 | MKP17101 |
СТОПОРНАЯ ШАЙБА (0.375) LOCKWASHER (.375) |
1 | superseded |
| 56 | MLP04601 |
КОЛЬЦО Стопор RING Retaining |
1 | superseded |
| 57 | MAK17102 |
ШАЙБА Нейлон WASHER Nylon |
1 | superseded |
| 58 | MLP08207 |
РУКОЯТКА В СБОРЕ 5 скоростей KNOB ASSEMBLY 5 Speed |
1 | superseded |
| 59 | MFP15303 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Тумблер 3 положения SWITCH ASSEMBLY Toggle 3 Positions |
1 | superseded |
| 6 | MAF12701 |
КРЫШКА Направляющая рейки COVER Rack Guide |
1 | superseded |
| 60 | NA |
NOT AVAILABLE ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ, тумблер NOT AVAILABLE SWITCH ASSEMBLY, Toggle |
1 | |
| 61 | MM900625 |
ТРУБОПРОВОД (Общая длина 25.00 фт.) Кабельный канал – обрезать по необходимости TUBING (25.00 Feet Bulk) Cable Cover - Cut As Required |
AR | discontinued |
| 62 | MKP12301 |
ПЛАСТИНА Трос управления PLATE Control Cable |
1 | superseded |
| 63 | MEK13501 |
ВИНТ (№6, самонарезающийся) SCREW (#6 Self Tap) |
1 | discontinued |
| 64 | MAF13501 |
ВИНТ (№6 x .500) SCREW (#6 x .500) |
1 | superseded |
| 65 | MAF13501 |
ВИНТ (№6 x .500) SCREW (#6 x .500) |
1 | superseded |
| 66 | MKP02301 |
НАКЛАДКА Ножная педаль PAD Foot Pedal |
1 | superseded |
| 67 | MLP312315 |
ОПОРНАЯ ПЛИТА В СБОРЕ WEIGHT PLATE ASSEMBLY |
2 | superseded |
| 68 | MAF13501 |
ВИНТ (№6 x .500) SCREW (#6 x .500) |
1 | superseded |
| 69 | MKP03601 |
P-ХОМУТ (0.250) P CLAMP (.250) |
1 | superseded |
| 7 | MAP12501 |
СТОЙКА RACK |
1 | superseded |
| 70 | MIR13301 |
ВИНТ (№6 x .375) SCREW (#6 x .375) |
1 | superseded |
| 71 | MKP03602 |
ПЛАСТИНА Кабель аккумулятора PLATE Battery Cable |
1 | superseded |
| 72 | MLP00301 |
БАЗА Ножная педаль BASE Foot Pedal |
1 | superseded |
| 73 | MKP02101 |
ВТУЛКА Вал шарнира BUSHING Pivot Shaft |
1 | superseded |
| 74 | MAT08001 |
РУКАВ Изоляционный SLEEVE Insulating |
1 | superseded |
| 75 | MAF13501 |
ВИНТ (№6 x .500) SCREW (#6 x .500) |
1 | superseded |
| 76 | MLP12303 |
ПЛАСТИНА Фиксатор PLATE Retainer |
1 | superseded |
| 77 | MGR13301 |
ВИНТ (№10 x 0.500) SCREW (#10 x .500) |
1 | superseded |
| 78 | MTT09803 |
ПРУЖИННАЯ СТОПОРНАЯ ГАЙКА PAL NUT |
1 | superseded |
| 79 | MFP04601 |
Е-ОБРАЗНОЕ КОЛЬЦО E RING |
1 | superseded |
| 8 | MGR13301 |
ВИНТ (№10 x 0.500) SCREW (#10 x .500) |
1 | superseded |
| 80 | MAP10501C |
ШТИФТ Поворот троса PIN Cable Pivot |
1 | superseded |
| 81 | MLP09101 |
ШАРНИР Кабель PIVOT Cable |
1 | superseded |
| 82 | MBK04602 |
Е-ОБРАЗНОЕ КОЛЬЦО E RING |
1 | superseded |
| 83 | MLP10201 |
ШТИФТ Коромысло ножной педали PIN Foot Pedal Rocker |
1 | superseded |
| 84 | MLP05704 |
НАКЛЕЙКА 12/24 В DECAL 12/24 Volt |
1 | discontinued |
| 85 | MAF02101 |
ВТУЛКА Шестереночная гайка BUSHING Pinion Nut |
1 | superseded |
| 9 | MAP03601 |
ЗАЖИМ CLAMP |
1 | superseded |
