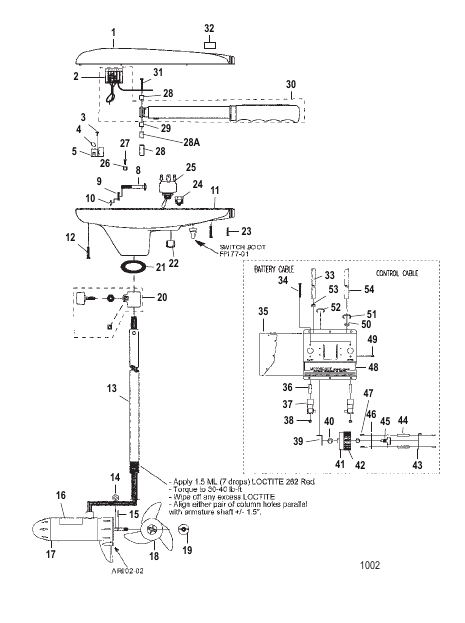

| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | MPP300062 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе FOOT PEDAL ASSEMBLY Complete |
1 | disc. |
| - | MFR07201 |
РУКОЯТКА В СБОРЕ Направляющий шест HANDLE ASSEMBLY Guidestick |
1 | disc. |
| - | MST921BH |
ОПОРА В СБОРЕ В сборе – ПРИМЕЧАНИЕ: Перечень деталей см. в руководстве «Транец MotorGuide и детали носовых установок» MOUNT ASSEMBLY Complete - NOTE: See MotorGuide Transom And Bow Mounts Parts Manual For Service Parts Breakdown |
1 | superseded |
| - | MKM08205 |
РУЧКА Трение KNOB Friction |
1 | superseded |
| - | MFR16401 |
КЛЕММА Лепестков. (№10-12) TERMINAL Spade (#10-12) |
2 | superseded |
| - | MBR16102 |
КЛЕММА Флаг (гнездо №18-12) TERMINAL Flag (Female #18-12) |
1 | superseded |
| - | MBR16101 |
КЛЕММА Флаг (гнездо №14-10) TERMINAL Flag (Female #14-10) |
1 | superseded |
| - | MBF02901 |
СОЕДИНИТЕЛЬ Короткий шланг (№18-8) CONNECTOR Pigtail (#18-8) |
6 | superseded |
| - | MAT03601 |
ЗАЖИМ Кабель аккумулятора CLAMP Battery Cable |
1 | disc. |
| - | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") TIE STRAP (.16 x 7/8.00 Inches) |
3 | superseded |
| - | MFP17701 |
ЧЕХОЛ Тумблерный переключатель (FP177-01) BOOT Toggle Switch (FP177-01) |
1 | superseded |
| - | MAR00202 |
АНОД Цинк (AR002-02) ANODE Zinc (AR002-02) |
1 | superseded |
| 1 | MAT053184 |
КРЫШКА Верхняя часть COVER Top |
1 | superseded |
| 10 | MXT09802 |
КОНТРГАЙКА (0.250-20), нержавеющая сталь LOCKNUT (.250-20) Stainless Steel |
1 | superseded |
| 11 | MAR004178 |
КРЫШКА Нижняя часть COVER Bottom |
1 | superseded |
| 12 | MXF14104 |
ВИНТ (№8 x 1.00) SCREW (#8 x 1.00) |
3 | superseded |
| 13 | MFR04912 |
КОЛОНКА (42.00"), нержавеющая сталь COLUMN (42.00 Inches) Stainless Steel |
1 | superseded |
| 13 | MFR04929 |
КОЛОНКА (45.00"), нержавеющая сталь COLUMN (45.00 Inches) Stainless Steel |
1 | superseded |
| 13 | MFR04913 |
КОЛОНКА (50.00"), нержавеющая сталь COLUMN (50.00 Inches) Stainless Steel |
1 | superseded |
| 13 | MFR04922 |
КОЛОНКА (54.00"), нержавеющая сталь COLUMN (54.00 Inches) Stainless Steel |
1 | superseded |
| 13 | MFR04925 |
КОЛОНКА (60.00"), нержавеющая сталь COLUMN (60.00 Inches) Stainless Steel |
1 | superseded |
| 14 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 15 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 16 | MAF06008 |
НАКЛЕЙКА MotorGuide DECAL MotorGuide |
1 | disc. |
| 17 | MAF397142 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (75# – переменная) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (75# - Variable) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | superseded |
| 18 | MAF12411 |
ГРЕБНОЙ ВИНТ 3-лопастной, алюминиевый – 3.5" – Machete PROPELLER 3 Blade Aluminum - 3.5 Inch - Machete |
1 | superseded |
| 19 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА PROP NUT |
1 | superseded |
| 2 | MAP02901 |
СОЕДИНИТЕЛЬ А CONNECTOR Amp |
1 | superseded |
| 20 | MAR15802 |
ВТУЛКА В СБОРЕ Регулировка глубины – черный/черный, Т-образная ручка COLLAR ASSEMBLY Depth Adjust - Black/Black T Style Knob |
1 | superseded |
| 21 | MAT07901 |
УПЛОТНЕНИЕ Колонка SEAL Column |
1 | superseded |
| 22 | MFP02103 |
ПРОБКА (0.500) PLUG (.500) |
1 | disc. |
| 23 | MFR13501 |
ВИНТ (№8 x 0.500) SCREW (#8 x .500) |
2 | superseded |
| 24 | MFP02101 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | superseded |
| 25 | MFP15306 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Тумблер 2 положения (ВПЕРЕД/НАЗАД) SWITCH ASSEMBLY Toggle 2 Positions (FWD/REV) |
1 | superseded |
| 25 | MFP15308 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Тумблер (VAR/ВЫКЛ.) SWITCH ASSEMBLY Toggle (VAR/OFF) |
1 | superseded |
| 26 | MTT09803 |
ПРУЖИННАЯ СТОПОРНАЯ ГАЙКА PAL NUT |
1 | superseded |
| 27 | MRT13303 |
ВИНТ (№10-32 x 0.500) SCREW (#10-32 x .500) |
1 | superseded |
| 28 | MAT15504 |
КРОНШТЕЙН Провод BRACKET Wire |
2 | superseded |
| 28a | MAT02201 |
ВТУЛКА Втулка рукоятки BUSHING Handle Boss |
2 | disc. |
| 29 | MAR03602 |
ЗАЖИМ Крепление рукоятки CLAMP Handle Retainer |
2 | superseded |
| 3 | MXT14101 |
ВИНТ (№4 x 0.312) SCREW (#4 x .312) |
1 | disc. |
| 30 | MAR372112 |
РУКОЯТКА В СБОРЕ Рулевой механизм HANDLE ASSEMBLY Steering |
1 | disc. |
| 31 | MRT13301 |
ВИНТ (№8 x 1.375) SCREW (#8 x 1.375) |
2 | superseded |
| 32 | MAR05607 |
НАКЛЕЙКА 6107V DECAL 6107V |
1 | disc. |
| 33 | MAP328092 |
КАБЕЛЬ В СБОРЕ Аккумулятор CABLE ASSEMBLY Battery |
1 | superseded |
| 34 | MBK13503 |
ВИНТ SCREW |
1 | disc. |
| 35 | MFP004016 |
БАЗА Педаль BASE Foot |
1 | disc. |
| 36 | MM100711 |
ПРОСТАВКА SPACER |
2 | disc. |
| 37 | MFP14901 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ SWITCH ASSEMBLY |
2 | superseded |
| 38 | MBK09801 |
ГАЙКА NUT |
2 | disc. |
| 39 | MFP15501B |
ПЛАСТИНА Опора переключателя PLATE Switch Support |
1 | disc. |
| 4 | MAT08001 |
РУКАВ Изоляционный SLEEVE Insulating |
1 | superseded |
| 40 | MPP17101 |
ШАЙБА Нейлон WASHER Nylon |
1 | superseded |
| 41 | MAP05707 |
НАКЛЕЙКА Поворотная рукоятка DECAL Rotary Knob |
1 | disc. |
| 42 | MAP08202 |
РУЧКА Ротационный KNOB Rotary |
1 | superseded |
| 43 | MFP15502 |
ПЛАСТИНА Опора переключателя PLATE Switch Support |
1 | disc. |
| 44 | MAP10202 |
ШТЫРЬ Проставочная подушка POST Stand Off Switch |
1 | disc. |
| 45 | MAP16802 |
ПОТЕНЦИОМЕТР В СБОРЕ POTENTIOMETER ASSEMBLY |
1 | superseded |
| 46 | MAP01201B |
ВТУЛКА BUSHING |
1 | disc. |
| 47 | MBK13601 |
ВИНТ SCREW |
1 | superseded |
| 48 | MFP353034 |
КРЫШКА COVER |
1 | disc. |
| 49 | MBK13501 |
ВИНТ SCREW |
1 | disc. |
| 5 | MAT15703 |
БОРТ В СБОРЕ (36 В) – ПРИМЕЧАНИЕ: Деталь больше не поставляется – см. Сервисный бюллетень 2004-02 BOARD ASSEMBLY (36V) - NOTE: Part No Longer Available - Reference Service Bulletin 2004-02 |
1 | superseded |
| 50 | MFP02101 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Трос управления GROMMET Control Cable |
1 | superseded |
| 51 | MAP04001 |
ЗАЖИМ CLAMP |
1 | disc. |
| 52 | MAP04001 |
ЗАЖИМ CLAMP |
1 | disc. |
| 53 | MFP04001 |
ВТУЛКА Кабель аккумулятора BUSHING Battery Cable |
1 | disc. |
| 54 | MFP327042 |
КАБЕЛЬ В СБОРЕ Устройство управления CABLE ASSEMBLY Control |
1 | disc. |
| 8 | MTT13402 |
БОЛТ (0.250-20 x 1.75) BOLT (.250-20 x 1.75) |
1 | superseded |
| 9 | MTT17108 |
ШАЙБА Изогнутый WASHER Curved |
2 | superseded |
