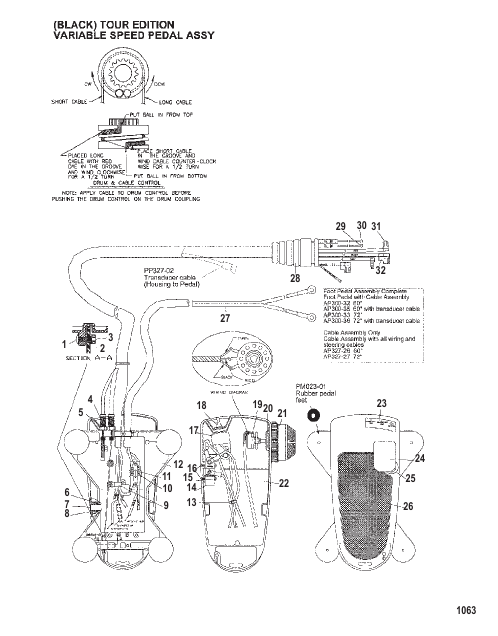

Foot Pedal Assembly (MAP300322 / 332 / 352 / 362)
Parts (42)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | MAP300322 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе – ПРИМЕЧАНИЕ: 60.00" трос FOOT PEDAL ASSEMBLY Complete - NOTE: 60.00 Inch Cable |
1 | superseded |
| - | MAP300332 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе – ПРИМЕЧАНИЕ: 72.00" трос FOOT PEDAL ASSEMBLY Complete - NOTE: 72.00 Inch Cable |
1 | discontinued |
| - | MAP300352 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе – ПРИМЕЧАНИЕ: 60.00" трос с кабелем датчика FOOT PEDAL ASSEMBLY Complete - NOTE: 60.00 Inch Cable With Transducer Cable |
1 | superseded |
| - | MAP300362 |
НОЖНАЯ ПЕДАЛЬ В СБОРЕ В сборе – ПРИМЕЧАНИЕ: 72.00" трос с кабелем датчика FOOT PEDAL ASSEMBLY Complete - NOTE: 72.00 Inch Cable With Transducer Cable |
1 | discontinued |
| - | MPP32702 |
КАБЕЛЬ В СБОРЕ Датчик - Корпус к педали CABLE ASSEMBLY Transducer - Housing To Pedal |
1 | superseded |
| - | MAP327262 |
КАБЕЛЬ В СБОРЕ Контрольный (60.00") Электропроводка/рулевой механизм CABLE ASSEMBLY Control (60.00 Inches) Wiring/Steering |
1 | superseded |
| - | MAP327272 |
КАБЕЛЬ В СБОРЕ Контрольный (72.00") Электропроводка/рулевой механизм CABLE ASSEMBLY Control (72.00 Inches) Wiring/Steering |
1 | superseded |
| - | MPM02301 |
УПОР (№8-32) Резина - Ножные педали BUMPER (#8-32) Rubber - Pedal Feet |
4 | superseded |
| 1 | MFM13304 |
ВИНТ (№10-32 x 0.625) SCREW (#10-32 x .625) |
6 | superseded |
| 10 | MFM13303 |
ВИНТ (№10-32 x 0.375) SCREW (#10-32 x .375) |
1 | superseded |
| 11 | MPM18701 |
БЛОК Клемма – изолированная BLOCK Terminal - Insulated |
1 | superseded |
| 12 | MPM00301 |
БАЗА Педаль BASE Pedal |
1 | superseded |
| 13 | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") TIE STRAP (.16 x 7/8.00 Inches) |
1 | superseded |
| 14 | MAP15101 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Микро SWITCH ASSEMBLY Micro |
1 | superseded |
| 15 | MSP09802 |
ГАЙКА (№6-32) NUT (#6-32) |
2 | superseded |
| 16 | MPM13501 |
ВИНТ (№6-32 x 1.12) SCREW (#6-32 x 1.12) |
2 | superseded |
| 17 | MPM315312 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Тумблер SWITCH ASSEMBLY Toggle |
1 | superseded |
| 18 | MFP17701 |
ЧЕХОЛ Тумблерный переключатель BOOT Toggle Switch |
1 | superseded |
| 19 | MAP16802 |
ПОТЕНЦИОМЕТР В СБОРЕ POTENTIOMETER ASSEMBLY |
1 | superseded |
| 2 | MPM12101 |
ШКИВ PULLEY |
2 | superseded |
| 20 | MPM04601 |
ГАЙКА Нажимн. NUT Push On |
1 | superseded |
| 21 | MPM08201 |
РУКОЯТКА В СБОРЕ Ротационный KNOB ASSEMBLY Rotary |
1 | superseded |
| 22 | MPM10103 |
НОЖНАЯ ПЕДАЛЬ FOOT PEDAL |
1 | discontinued |
| 23 | MPM05703 |
НАКЛЕЙКА DECAL |
1 | superseded |
| 24 | MPM02601 |
КРЫШКА Переключатель COVER Switch |
1 | superseded |
| 25 | MKP15701 |
ЧЕХОЛ Микропереключатель BOOT Micro Switch |
1 | superseded |
| 26 | MPM05401 |
НАКЛАДКА Ножная педаль PAD Foot Plate |
1 | superseded |
| 27 | MKP328062 |
КАБЕЛЬ В СБОРЕ Аккумулятор CABLE ASSEMBLY Battery |
1 | superseded |
| 28 | MAP07101 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | superseded |
| 29 | MPM02701 |
КАБЕЛЬ В СБОРЕ Рулевой механизм – короткий - Модели на 60.00" CABLE ASSEMBLY Steering - Short - 60.00 Inch Models |
1 | superseded |
| 29 | MPM02703 |
КАБЕЛЬ В СБОРЕ Рулевой механизм – короткий - Модели на 72.00" CABLE ASSEMBLY Steering - Short - 72.00 Inch Models |
1 | superseded |
| 3 | MPM12201 |
ШАРНИР Шкив PIVOT Pulley |
2 | superseded |
| 30 | MPM02702 |
КАБЕЛЬ В СБОРЕ Рулевой механизм – длинный - Модели на 60.00" CABLE ASSEMBLY Steering - Long - 60.00 Inch Models |
1 | superseded |
| 30 | MPM02704 |
КАБЕЛЬ В СБОРЕ Рулевой механизм – длинный - Модели на 72.00" CABLE ASSEMBLY Steering - Long - 72.00 Inch Models |
1 | superseded |
| 31 | MBR16101 |
КЛЕММА Флаг (гнездо №14-10) TERMINAL Flag (Female #14-10) |
1 | superseded |
| 32 | MAT08001 |
РУКАВ Изоляционный SLEEVE Insulating |
1 | superseded |
| 4 | MPM09802 |
ГАЙКА (0.312-24) NUT (.312-24) |
1 | superseded |
| 5 | MPM01401 |
ПРУЖИНА SPRING |
1 | superseded |
| 6 | MBK04601 |
Е-ОБРАЗНОЕ КОЛЬЦО E RING |
1 | superseded |
| 7 | MPM10201 |
ШТИФТ Ножная педаль PIN Foot Pedal |
1 | superseded |
| 8 | MAP02001 |
ВТУЛКА BUSHING |
2 | superseded |
| 9 | MAP03601 |
ЗАЖИМ CLAMP |
1 | superseded |
