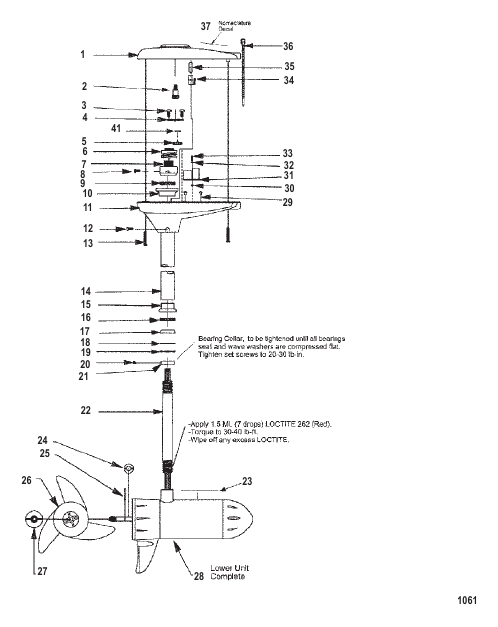

| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | MM306512 |
ПРОВОД В СБОРЕ Перемычка (5.00 фт.), красная WIRE ASSEMBLY Jumper (5.00 Feet) Red |
1 | disc. |
| - | MM309912 |
ПРОВОД / ПРЕРЫВАТЕЛЬ В СБОРЕ Перемычка – 50 ампер (5.00 фт.), красная WIRE/BREAKER ASSEMBLY Jumper - 50 Ampere (5.00 Feet) Red |
1 | disc. |
| - | MM310012 |
ПРОВОД В СБОРЕ Перемычка (18.00"), белая WIRE ASSEMBLY Jumper (18.00 Inches) White |
1 | disc. |
| 1 | MAF053164 |
КРЫШКА В СБОРЕ Верхняя часть COVER ASSEMBLY Top |
1 | superseded |
| 10 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) RETAINER CUP Bearing (1.546/1.556 Inside Diameter) |
1 | superseded |
| 11 | MAF00411 |
КРЫШКА Нижняя часть - Конструкция I - монтаж с тремя заклепками COVER Bottom - Design I - Mounted With Three Rivets |
1 | superseded |
| 11 | MAF004139 |
КОМПЛЕКТ КРЫШЕК Нижняя часть В комплекте два установочных винта - Конструкция II – монтаж с двумя установочными винтами COVER KIT Bottom Includes Two Set Screws - Design II - Mounted With Two Set Screws |
1 | disc. |
| 12 | MLF11103 |
ЗАКЛЕПКА (0.125 x 0.375) - Конструкция I RIVET (.125 x .375) - Design I |
3 | superseded |
| 12 | MAF14201B |
УСТАНОВОЧНЫЙ ВИНТ (0.250-20 x 312), с шестигранной головкой - Конструкция II SET SCREW (.250-20 x .312) Hex Socket Head - Design II |
2 | superseded |
| 13 | MAF14102 |
ВИНТ (№10-24 x 0.625) SCREW (#10-24 x .625) |
3 | superseded |
| 14 | MAF16506 |
ТРУБА Наружная часть (20.00") TUBE Outer (20.00 Inches) |
1 | superseded |
| 14 | MAF16510 |
ТРУБА Наружная часть (30.00") TUBE Outer (30.00 Inches) |
1 | superseded |
| 15 | MFM00701 |
ЧАШКА ФИКСАТОРА Подшипник (внутренний диаметр 1.546/1.556) RETAINER CUP Bearing (1.546/1.556 Inside Diameter) |
1 | superseded |
| 16 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) BEARING Ball (1.546 Outside Diameter) |
1 | superseded |
| 17 | MAF00603 |
ГОНОЧНЫЙ Подшипник RACE Bearing |
1 | superseded |
| 18 | MAF06301 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING |
1 | superseded |
| 19 | MAF17101 |
ВОЛНИСТАЯ ШАЙБА WAVE WASHER |
2 | superseded |
| 2 | MAF06902 |
ПЕРЕДАЧА Индикатор – нейлон GEAR Indicator - Nylon |
1 | superseded |
| 20 | MAF14201B |
УСТАНОВОЧНЫЙ ВИНТ (0.250-20 x 312), с шестигранной головкой SET SCREW (.250-20 x .312) Hex Socket Head |
2 | superseded |
| 21 | MXF00601 |
ВТУЛКА Подшипник COLLAR Bearing |
1 | superseded |
| 22 | MFM04907 |
КОЛОНКА (42.00"), нержавеющая сталь COLUMN (42.00 Inches) Stainless Steel |
1 | superseded |
| 22 | MFM04915 |
КОЛОНКА (45.00"), нержавеющая сталь COLUMN (45.00 Inches) Stainless Steel |
1 | superseded |
| 22 | MFM04908 |
КОЛОНКА (50.00"), нержавеющая сталь COLUMN (50.00 Inches) Stainless Steel |
1 | superseded |
| 22 | MFM04917 |
КОЛОНКА (54.00"), нержавеющая сталь COLUMN (54.00 Inches) Stainless Steel |
1 | superseded |
| 22 | MFR04925 |
КОЛОНКА (60.00"), нержавеющая сталь COLUMN (60.00 Inches) Stainless Steel |
1 | superseded |
| 23 | MLF06005 |
НАКЛЕЙКА MotorGuide DECAL MotorGuide |
1 | disc. |
| 24 | MAR17501 |
ШАЙБА (0.385 x 0.885 x 0.095), нейлон WASHER (.385 x .885 x .095) Nylon |
1 | superseded |
| 25 | MBR10202 |
ШТИФТ Привод гребного винта (0.156 x 1.00) PIN Prop Drive (.156 x 1.00) |
1 | superseded |
| 26 | MAF12412 |
ГРЕБНОЙ ВИНТ 3-лопастной, нейлоновый – 3.5" – Machete II PROPELLER 3 Blade Nylon - 3.5 Inch - Machete II |
1 | superseded |
| 27 | MAR09901 |
ГАЙКА ГРЕБНОГО ВИНТА PROP NUT |
1 | superseded |
| 28 | MXS397022 |
НИЖНИЙ БЛОК В СБОРЕ В сборе (109# – переменная) – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Нижний блок в сборе» LOWER UNIT ASSEMBLY Complete (109# - Variable) - NOTE: See Lower Unit Assembly Section For Service Parts Breakdown |
1 | disc. |
| 29 | MFM02301 |
УПОР ШТОКА STEM BUMPER |
4 | disc. |
| 3 | MBK13602 |
ВИНТ (№8-32 x .375) SCREW (#8-32 x .375) |
2 | superseded |
| 30 | MFM17102 |
ШАЙБА WASHER |
1 | disc. |
| 31 | MAF15705B |
БОРТ В СБОРЕ (36 В) - Конструкция I – ПРИМЕЧАНИЕ: Деталь больше не поставляется – см. Сервисный бюллетень 2004-02 BOARD ASSEMBLY (36V) - Design I - NOTE: Part No Longer Available - Reference Service Bulletin 2004-02 |
1 | superseded |
| 31 | MAF15705C |
БОРТ В СБОРЕ (36 В) - Конструкция II – ПРИМЕЧАНИЕ: Деталь больше не поставляется – см. Сервисный бюллетень 2004-02 BOARD ASSEMBLY (36V) - Design II - NOTE: Part No Longer Available - Reference Service Bulletin 2004-02 |
1 | superseded |
| 31 | MAF15715 |
БОРТ В СБОРЕ (36 В) - Конструкция III – ПРИМЕЧАНИЕ: Деталь больше не поставляется – см. Сервисный бюллетень 2004-02 BOARD ASSEMBLY (36V) - Design III - NOTE: Part No Longer Available - Reference Service Bulletin 2004-02 |
1 | superseded |
| 31 | MAF15725 |
БОРТ В СБОРЕ (36 В) - Конструкция IV – ПРИМЕЧАНИЕ: Деталь больше не поставляется – см. Сервисный бюллетень 2004-02 BOARD ASSEMBLY (36V) - Design IV - NOTE: Part No Longer Available - Reference Service Bulletin 2004-02 |
1 | disc. |
| 32 | MFM09801 |
ШАЙБА WASHER |
1 | disc. |
| 33 | MXT14101 |
ВИНТ (№4 x 0.312) SCREW (#4 x .312) |
2 | disc. |
| 34 | MAF394012 |
ДЕРЖАТЕЛЬ В СБОРЕ Лампа HOLDER ASSEMBLY Lamp |
1 | superseded |
| 35 | MAF09301 |
ИНДИКАТОР (36 Вольт) LAMP (36 Volt) |
1 | superseded |
| 36 | MAF03001 |
ЛЕНТОЧНЫЙ ХОМУТ (0.16 x 7/8.00") TIE STRAP (.16 x 7/8.00 Inches) |
AR | superseded |
| 37 | MAF05619 |
НАКЛЕЙКА Верхняя крышка DECAL Top Cover |
1 | disc. |
| 4 | MAF315512 |
КРОНШТЕЙН В СБОРЕ BRACKET ASSEMBLY |
1 | superseded |
| 41 | MAK04601 |
Е-ОБРАЗНОЕ КОЛЬЦО Нержавеющая сталь E RING Stainless Steel |
1 | superseded |
| 5 | MAF06903 |
ПЕРЕДАЧА Холостой ролик – нейлон GEAR Idler - Nylon |
1 | superseded |
| 6 | MFM06701 |
БАРАБАННЫЙ КОНТРОЛЛЕР DRUM CONTROL |
1 | superseded |
| 7 | MFM06402B |
СОЕДИНИТЕЛЬНАЯ МУФТА БАКА DRUM COUPLING |
1 | superseded |
| 8 | MLF11103 |
ЗАКЛЕПКА (0.125 x 0.375) RIVET (.125 x .375) |
2 | superseded |
| 9 | MFM00501 |
ПОДШИПНИК Шарик (наружный диаметр 1.546) BEARING Ball (1.546 Outside Diameter) |
1 | superseded |
| NS | MM5922 |
КОМПЛЕКТ ИНДИКАТОРА Верхняя крышка INDICATOR KIT Top Cover |
1 | disc. |
| NS | MAF19001 |
НАКЛЕЙКА Боковая сторона – MotorGuide Tour DECAL Side - MotorGuide Tour |
2 | disc. |
