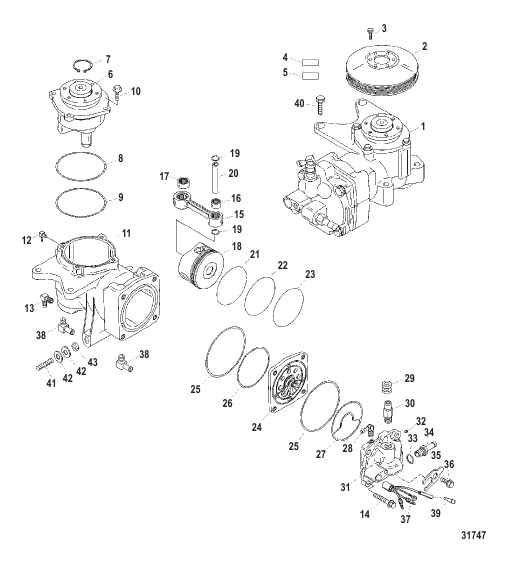

Air Compressor Components (Design I)
Parts (44)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 832804A1 |
КОМПЛЕКТ УПЛОТНИТЕЛЬНОГО КОЛЬЦА O-RING KIT |
1 | superseded |
| 1 | 831998A16 |
КОМПЛЕКТ КОМПРЕССОРА Воздух Воздушный – в сборе [0E384500] THRU [0E411838] COMPRESSOR KIT Air Air - Complete [0E384500] THRU [0E411838] |
1 | superseded |
| 10 | 82130020 |
ВИНТ (M6 x 20) SCREW (M6 x 20) |
4 | |
| 11 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Корпус компрессора NOT SOLD SEPARATE Compressor Body |
1 | |
| 12 | 151331 |
ФИТИНГ 90 градусов FITTING 90 Degree |
1 | |
| 13 | 428641 |
ФИТИНГ Обратный клапан FITTING Check Valve |
2 | |
| 14 | 82446035 |
ВИНТ (M8 x 35 мм) SCREW (M8 x 35 MM) |
4 | |
| 15 | 833146T3 |
СОЕДИНИТЕЛЬНЫЙ СТЕРЖЕНЬ В СБОРЕ CONNECTING ROD ASSEMBLY |
1 | superseded |
| 16 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Подшипник NOT SOLD SEPARATE Bearing |
1 | |
| 17 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Подшипник NOT SOLD SEPARATE Bearing |
1 | |
| 18 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Поршень в сборе NOT SOLD SEPARATE Piston Assembly |
1 | |
| 19 | 8348101 |
КОЛЬЦО Замок RING Lock |
2 | |
| 2 | 8328233 |
ШКИВ PULLEY |
1 | superseded |
| 20 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Поршневой палец NOT SOLD SEPARATE Wrist Pin |
1 | |
| 21 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Маслосъемное кольцо NOT SOLD SEPARATE Oil Ring |
1 | |
| 22 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Маслосъемное кольцо NOT SOLD SEPARATE Oil Ring Scraper |
1 | |
| 23 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Верхнее кольцо NOT SOLD SEPARATE Top Ring |
1 | |
| 24 | 835088A10 |
ПЛАСТИНЧАТЫЙ КЛАПАН В СБОРЕ REED PLATE ASSEMBLY |
1 | |
| 25 | 67207 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.489 x 0.070) O-RING (3.489 x .070) |
2 | |
| 26 | 832804 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.739 x 0.070) O-RING (2.739 x .070) |
1 | |
| 27 | 828225 |
УПЛОТНЕНИЕ SEAL |
1 | |
| 28 | 14868 |
ФИТИНГ FITTING |
1 | |
| 29 | 855349 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | superseded |
| 3 | 85593912 |
ВИНТ (M6 x 12) SCREW (M6 x 12) |
5 | |
| 30 | 8307534 |
ФИТИНГ (1.62") Прямой FITTING (1.62 Inches) Straight |
1 | |
| 31 | 835087A3 |
ГОЛОВКА В СБОРЕ Компрессор HEAD ASSEMBLY Compressor |
1 | discontinued |
| 32 | 390721 |
ПРОБКА Труба (0.125-27), латунь PLUG Pipe (.125-27) Brass |
1 | |
| 33 | 831985 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.468 x 0.078) O-RING (.468 x .078) |
1 | |
| 34 | 856744 |
ФИТИНГ FITTING |
1 | |
| 35 | 137151 |
ФИКСАТОР RETAINER |
1 | |
| 36 | 81893414 |
ВИНТ (M8 x 14) SCREW (M8 x 14) |
1 | |
| 37 | 13536A14 |
ДАТЧИК В СБОРЕ Температура SENSOR ASSEMBLY Temperature |
1 | |
| 38 | 851975 |
ФИТИНГ Коленчатый патрубок – 45 градусов – латунь (0.125-27) FITTING Elbow - 45 Degree - Brass (.125-27) |
1 | |
| 39 | 13541 |
ПРОБКА Вилка PLUG Male |
1 | |
| 4 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Наклейка – Инструкции по сборке NOT SOLD SEPARATE Decal - Assembly Instructions |
1 | |
| 40 | 4010825 |
ВИНТ Шестигранный фланец (M10 x 25), нержавеющая сталь SCREW (M10 x 25) Hex Flange - Stainless Steel |
2 | |
| 41 | 858762 |
ШПИЛЬКА (0.312-18/0.312-24 x 4.190) STUD (.312-18/.312-24 x 4.190) |
1 | superseded |
| 42 | 854640 |
ШАЙБА Специальный WASHER Special |
2 | |
| 43 | 46356 |
ГАЙКА (0.312-24) NUT (.312-24) |
1 | |
| 5 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Наклейка – Производитель NOT SOLD SEPARATE Decal - Manufacturing |
1 | |
| 6 | 828131A5 |
ТОРЦЕВАЯ КРЫШКА В СБОРЕ END CAP ASSEMBLY |
1 | superseded |
| 7 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Стопорное кольцо NOT SOLD SEPARATE Retaining Ring |
1 | |
| 8 | 89224 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.862 x 0.103) O-RING (2.862 x .103) |
1 | |
| 9 | 832804 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.739 x 0.070) O-RING (2.739 x .070) |
1 |
