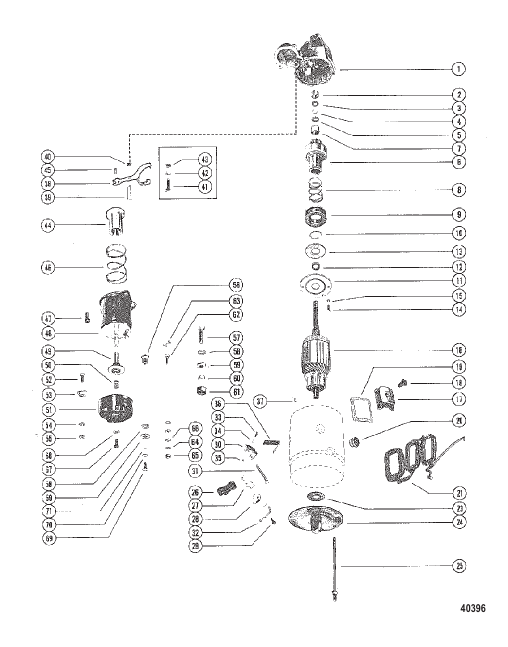

STARTER MOTOR ASSEMBLY (DELCO REMY 1109484/85/88/90)
Parts (94)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 76965A3 |
СТАРТЕР В СБОРЕ В сборе (DELCO REMY №1109485) STARTER MOTOR ASSEMBLY Complete (DELCO REMY #1109485) |
1 | superseded |
| - | 79604A3 |
СТАРТЕР В СБОРЕ В сборе (DELCO REMY №1109484) STARTER MOTOR ASSEMBLY Complete (DELCO REMY #1109484) |
1 | superseded |
| - | 79822A2 |
СТАРТЕР В СБОРЕ В сборе (DELCO REMY №1109488) STARTER MOTOR ASSEMBLY Complete (DELCO REMY #1109488) |
1 | superseded |
| - | 79821A2 |
СТАРТЕР В СБОРЕ В сборе (DELCO REMY №1109490) STARTER MOTOR ASSEMBLY Complete (DELCO REMY #1109490) |
1 | superseded |
| 1 | 79206 |
КОРПУС В СБОРЕ Приводной конец (50- 76965A 3 и 50- 79604A 3) HOUSING ASSEMBLY Drive End (50- 76965A 3 & 50- 79604A 3) |
1 | discontinued |
| 1 | 71696 |
КОРПУС ПРИВОДНОЙ КОНЕЦ (50- 79822A 2 и 50- 79821A 2) HOUSING DRIVE END (50- 79822A 2 & 50- 79821A 2) |
1 | discontinued |
| 10 | 33367 |
СТОПОРНАЯ ПРОВОЛОКА ВТУЛКА И ФИКСАТОР ПРУЖИНЫ LOCKWIRE COLLAR AND SPRING RETAINING |
1 | discontinued |
| 11 | 79396 |
ПЛАСТИНА ПОДШИПНИК (50- 76965A 3 и 50- 79604A 3) PLATE BEARING (50- 76965A 3 & 50- 79604A 3) |
1 | discontinued |
| 11 | N.S.S. |
Не продается отдельно ПЛАСТИНА, подшипник (50- 79822A 2 и 50- 79821A 2) (DELCO REMY №1956939) Not Sold Separate PLATE, Bearing (50- 79822A 2 & 50- 79821A 2) (DELCO REMY #1956939) |
1 | |
| 12 | 71694 |
ВТУЛКА ОПОРНАЯ ПЛАСТИНА BUSHING BEARING PLATE |
1 | discontinued |
| 13 | 68614 |
ШАЙБА ОПОРНАЯ ПЛАСТИНА WASHER BEARING PLATE |
1 | discontinued |
| 14 | 75659 |
ВИНТ КРЕПЛЕНИЕ ОПОРНОЙ ПЛАСТИНЫ (50- 76965A 3 и 50- 79604A 3) SCREW BEARING PLATE ATTACHING (50- 76965A 3 & 50- 79604A 3) |
2 | discontinued |
| 14 | 79209 |
ВИНТ КРЕПЛЕНИЕ ОПОРНОЙ ПЛАСТИНЫ (50- 79822A 2 и 50- 79821A 2) SCREW BEARING PLATE ATTACHING (50- 79822A 2 & 50- 79821A 2) |
2 | discontinued |
| 15 | 26996 |
СТОПОРНАЯ ШАЙБА (№10), нержавеющая сталь ВИНТ ОПОРНОЙ ПЛАСТИНЫ LOCKWASHER (#10) Stainless Steel BEARING PLATE SCREW |
2 | |
| 16 | 75665 |
ЯКОРЬ (50- 79822A 2) ARMATURE (50- 79822A 2) |
1 | discontinued |
| 16 | 68606 |
ЯКОРЬ (50- 76965A 3) ARMATURE (50- 76965A 3) |
1 | discontinued |
| 16 | 68607 |
ЯКОРЬ (50- 79604A 3) ARMATURE (50- 79604A 3) |
1 | discontinued |
| 16 | 71693 |
ЯКОРЬ (50- 79821A 2) ARMATURE (50- 79821A 2) |
1 | discontinued |
| 17 | N.S.S. |
Не продается отдельно НАКОНЕЧНИК, полюсный – катушка возбуждения (DELCO REMY №810601) Not Sold Separate SHOE, Pole -FIeld Coil (DELCO REMY #810601) |
4 | |
| 17 | N.S.S. |
Не продается отдельно НАКОНЕЧНИК, полюсный – катушка возбуждения (DELCO REMY №1931129) (50- 79821A 2) Not Sold Separate SHOE, Pole -FIeld Coil (DELCO REMY #1931129) ( 50- 79821A 2) |
4 | |
| 18 | N.S.S. |
Не продается отдельно ВИНТ, полюсный наконечник к катушке возбуждения (DELCO REMY №1968396) Not Sold Separate SCREW, Pole Shoe to Field Coil (DELC O REMY #1968396) |
4 | |
| 19 | 33293 |
ИЗОЛЯЦИЯ КАТУШКА ВОЗБУЖДЕНИЯ (50- 79821A 2) INSULATION FIELD COIL ( 50- 79821A 2) |
4 | discontinued |
| 2 | 33369 |
ВТУЛКА КОРПУС СО СТОРОНЫ ПРИВОДА BUSHING DRIVE END HOUSING |
1 | discontinued |
| 20 | 68619 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КАТУШКА ВОЗБУЖДЕНИЯ – СТАНИНА (Все, кроме 50- 79821A 2) GROMMET FIELD COIL - FIELD FRAME (All except 50- 79821A 2) |
1 | discontinued |
| 20 | 79208 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КАТУШКА ВОЗБУЖДЕНИЯ – СТАНИНА (50- 79822A 2 и 50- 79821A 2) GROMMET FIELD COIL - FIELD FRAME (50- 79822A 2 & 50- 79821A 2) |
1 | discontinued |
| 21 | 75664 |
КАТУШКА В СБОРЕ (50- 79604A 3 и 50- 79822A 2) COIL ASSEMBLY (50- 79604A 3 & 50- 79822A 2) |
1 | discontinued |
| 21 | 48272 |
КАТУШКА В СБОРЕ (50- 76965A 3) COIL ASSEMBLY (50- 76965A 3) |
1 | discontinued |
| 21 | 79212 |
КАТУШКА В СБОРЕ (50- 79821A 2) COIL ASSEMBLY (50- 79821A 2) |
1 | discontinued |
| 23 | 33258 |
ШАЙБА Кожа РАМА КОММУТАТОРА (50- 79822A 2 и 50- 79821A 2) WASHER Leather COMMUTATOR END FRAME (50- 79822A 2 & 50- 79821A 2) |
1 | discontinued |
| 24 | 33295 |
РАМА СТОРОНА КОММУТАТОРА – НИЖНЯЯ ЧАСТЬ (50- 76965A 3 и 50- 79604A 3) FRAME COMMUTATOR END - LOWER (50- 76965A 3 & 50- 79604A 3) |
1 | superseded |
| 24 | 79211 |
РАМА СТОРОНА КОММУТАТОРА – НИЖНЯЯ ЧАСТЬ (50- 79822A 2 и 50- 79821A 2) FRAME COMMUTATOR END - LOWER (50- 79822A 2 & 50- 79821A 2) |
1 | discontinued |
| 25 | 33296 |
БОЛТ СКВОЗНОЙ – КОММУТАТОР К КОРПУСУ ПРИВОДА (50- 79822A 2 и 50- 79821A 2) BOLT THRU - COMMUTATOR END TO DRIVE END HOUSING (50- 79822A 2 & 50- 79821A 2) |
1 | discontinued |
| 25 | 33286 |
БОЛТ (50- 79822A 2 и 50- 79821A 2) BOLT (50- 79822A 2 & 50- 79821A 2) |
1 | discontinued |
| 25 | 33286 |
БОЛТ СКВОЗНОЙ – КОММУТАТОР К КОРПУСУ ПРИВОДА (50- 76965A 3 и 50- 79604A3) BOLT THRU - COMMUTATOR END TO DRIVE END HOUSING ( 50- 76965A 3 & 50- 79604A3) |
2 | discontinued |
| 26 | 33284 |
ДЕРЖАТЕЛЬ ИЗОЛИРОВАННАЯ – ЩЕТКА СТАНИНЫ HOLDER INSULATED - FIELD FRAME BRUSH |
2 | discontinued |
| 27 | 33283 |
ДЕРЖАТЕЛЬ ЗАЗЕМЛЕНИЕ ЩЕТКИ СТАНИНЫ HOLDER FIELD FRAME BRUSH GROUND |
2 | discontinued |
| 28 | 33270 |
ЩЕТКА СТАНИНА BRUSH FIELD FRAME |
4 | |
| 29 | 52904 |
ВИНТ (8-18 x 5/8) ВЫВОДНАЯ ЖИЛА ЩЕТКИ К ЩЕТКЕ СТАНИНЫ SCREW (8-18 x 5/8) BRUSH LEAD TO FIELD FRAME BRUSH |
2 | discontinued |
| 29 | 60685 |
ВИНТ ВЫВОДНАЯ ЖИЛА ЩЕТКИ К ЩЕТКЕ СТАНИНЫ SCREW BRUSH LEAD TO FIELD FRAME BRUSH |
2 | discontinued |
| 3 | 33292 |
ВТУЛКА УПОР – КОРПУС ПРИВОДА COLLAR THRUST - DRIVE END HOUSING |
1 | superseded |
| 30 | 33294 |
ОПОРА ЗАЗЕМЛЯЮЩИЕ И ИЗОЛИРОВАННЫЕ ДЕРЖАТЕЛИ SUPPORT GROUND AND INSULATED HOLDERS |
2 | discontinued |
| 31 | 33280 |
ШТИФТ ЗАЗЕМЛЯЮЩИЙ И ИЗОЛИРОВАННЫЙ ДЕРЖАТЕЛЬ К ОПОРЕ PIN GROUND AND INSULATED HOLDER TO SUPPORT |
2 | discontinued |
| 32 | 60686 |
ЖИЛА ЩЕТКА СТАНИНЫ LEAD FIELD FRAME BRUSH |
2 | superseded |
| 33 | N.S.S. |
Не продается отдельно ВИНТ, опора к станине (DELCO REMY №274738) Not Sold Separate SCREW, Support to Field Frame (DELCO REMY # 274738) |
4 | |
| 34 | 26996 |
СТОПОРНАЯ ШАЙБА (№10), нержавеющая сталь ПОДДЕРЖИВАЮЩИЙ ВИНТ LOCKWASHER (#10) Stainless Steel SUPPORT SCREW |
4 | |
| 35 | 30968 |
ГАЙКА (10-24) ПОДДЕРЖИВАЮЩИЙ ВИНТ NUT (10-24) SUPPORT SCREW |
4 | discontinued |
| 36 | 33285 |
ПРУЖИНА ЩЕТКА СТАНИНЫ SPRING FIELD FRAME BRUSH |
4 | discontinued |
| 37 | 33257 |
ШТИФТ ШТИФТ – СТАНИНА К КОРПУСУ СО СТОРОНЫ ПРИВОДА PIN DOWEL - FIELD FRAME TO DRIVE END HOUSING |
1 | discontinued |
| 38 | 71698 |
РЫЧАГ (50- 79821A 2) LEVER (50- 79821A 2) |
1 | discontinued |
| 38 | 33297 |
РЫЧАГ (Все, кроме 50- 79604A 3) LEVER (All Except 50- 79604A 3) |
1 | discontinued |
| 39 | 33310 |
ВАЛ Рычаг переключения реверса к корпусу со стороны привода (50- 79821A 2) SHAFT Shift Lever to Drive End Housing (50- 79821A 2) |
1 | discontinued |
| 4 | 33290 |
КОЛЬЦО Стопор ВТУЛКА УПОРА ШЕСТЕРНИ RING Retaining PINION STOP COLLAR |
1 | discontinued |
| 40 | 33354 |
КОЛЬЦО Стопор (Все, кроме 50- 79604A 3) RING Retaining (All Except 50- 79604A 3) |
1 | discontinued |
| 41 | N.S.S. |
Не продается отдельно ШПИЛЬКА, рычаг переключения реверса к корпусу со стороны привода Not Sold Separate STUD, Shift Lever to Drive End Housing |
1 | |
| 42 | 68615 |
ШАЙБА Шпилька рычага переключения реверса WASHER Shift Lever Stud |
1 | discontinued |
| 43 | 26484 |
ГАЙКА (0.312-18) Шпилька рычага переключения реверса NUT (.312-18) Shift Lever Stud |
1 | superseded |
| 44 | 33317 |
ПЛУНЖЕР Рычаг переключения реверса – электромагнитный переключатель PLUNGER Shift Lever - Solenoid Switch |
1 | discontinued |
| 45 | 79207 |
ШТИФТ Плунжер к рычагу переключения реверса PIN Plunger to Shift Lever |
1 | discontinued |
| 46 | 46889 |
ПРУЖИНА Возврат плунжера – электромагнитный переключатель SPRING Plunger Return - Solenoid Switch |
1 | discontinued |
| 47 | 28713 |
ВИНТ Электромагнитный переключатель к корпусу со стороны привода (50- 76965A 3 и 50- 79604A 3) SCREW Solenoid Switch to Drive End Housing (50- 76965A 3 & 50- 79604A 3) |
2 | discontinued |
| 47 | 24963 |
ВИНТ Электромагнитный переключатель к корпусу со стороны привода (50- 79822A 2 и 50- 79821A 2) SCREW Solenoid Switch to Drive End Housing (50- 79822A 2 & 50- 79821A 2) |
2 | superseded |
| 48 | 33261 |
ЭЛЕКТРОМАГНИТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (Все, кроме 50- 79821A 2) SOLENOID SWITCH ASSEMBLY (All Except 50- 79821A 2) |
1 | discontinued |
| 48 | 89902 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Электромагнит (50- 79821A 2) SWITCH ASSEMBLY Solenoid (50- 79821A 2) |
1 | superseded |
| 49 | 33316 |
КОНТАКТ/ШТОК В СБОРЕ (Все, кроме 50- 79821A 2) CONTACT/ROD ASSEMBLY (All Except 50- 79821A 2) |
1 | superseded |
| 5 | 33291 |
ВТУЛКА УПОР ШЕСТЕРНИ – КОРПУС КОНЦЕВОЙ ЧАСТИ ПРИВОДА COLLAR PINION STOP - DRIVE END HOUSING |
1 | discontinued |
| 50 | 33265 |
ПРУЖИНА Сжатие и натяжение толкателя (Все, кроме 50- 79821A 2) SPRING Contact & Push Rod Tension (All Except 50- 79821A 2) |
1 | discontinued |
| 51 | 45537 |
КРЫШКА Электромагнитный переключатель (Все, кроме 50- 79821A 2) COVER Solenoid Switch (All Except 50- 79821A 2) |
1 | discontinued |
| 52 | 33304 |
ШПИЛЬКА (10-32) Клемма резистора (Все, кроме 50- 79821A 2) STUD (10-32) Resistor Terminal (All Except 50- 79821A 2) |
1 | discontinued |
| 53 | 33305 |
КОНТАКТ Шпилька клеммы резистора (Все, кроме 50- 79821A 2) CONTACT Resistor Terminal Stud (All Except 50- 79821A 2) |
1 | discontinued |
| 54 | 26996 |
СТОПОРНАЯ ШАЙБА (№10), нержавеющая сталь (Все, кроме 50- 79821A 2) LOCKWASHER (#10) Stainless Steel (All Except 50- 79821A 2) |
1 | |
| 55 | 68219 |
ГАЙКА (№10-32), нержавеющая сталь (Все, кроме 50- 79821A 2) NUT (#10-32) Stainless Steel (All Except 50- 79821A 2) |
1 | |
| 56 | 33299 |
ШПИЛЬКА (3/8-16) Клемма стартера (Все, кроме 50- 79821A 2) STUD (3/8-16) Motor Terminal (All Except 50- 79821A 2) |
1 | discontinued |
| 57 | 45536 |
ШПИЛЬКА (3/8-16) Клемма аккумулятора (Все, кроме 50- 79821A 2) STUD (3/8-16) Battery Terminal (All Except 50- 79821A 2) |
1 | discontinued |
| 58 | 33289 |
ШАЙБА (3/8-16) Аккумулятор и шпилька клеммы стартера (Все, кроме 50- 79821A 2) WASHER (3/8-16) Battery & Motor Terminal Stud (All Except 50- 79821A 2) |
2 | discontinued |
| 59 | 32219 |
ГАЙКА (.375-16) Аккумулятор и шпилька клеммы стартера (Все, кроме 50- 79821A 2) NUT (.375-16) Battery & Motor Terminal Stud (All Except 50- 79821A 2) |
2 | |
| 6 | 68608 |
ПРИВОД В СБОРЕ МУФТА СЦЕПЛЕНИЯ – ЯКОРЬ (50- 76965A 3) DRIVE ASSEMBLY CLUTCH - ARMATURE (50- 76965A 3) |
1 | discontinued |
| 6 | 68609 |
ПРИВОД В СБОРЕ МУФТА СЦЕПЛЕНИЯ – ЯКОРЬ (50- 79604A 3) DRIVE ASSEMBLY CLUTCH - ARMATURE (50- 79604A 3) |
,1,, | discontinued |
| 6 | 79205 |
ПРИВОД В СБОРЕ МУФТА СЦЕПЛЕНИЯ – ЯКОРЬ (50- 79822A 2 и 50- 79821A 2) DRIVE ASSEMBLY CLUTCH - ARMATURE (50- 79822A 2 & 50- 79821A 2) |
1 | superseded |
| 60 | 37459 |
СТОПОРНАЯ ШАЙБА (3/8) Шпилька клеммы аккумулятора (Все, кроме 50- 79821A 2) LOCKWASHER (3/8) Battery Terminal Stud (All Except 50- 79821A 2) |
1 | superseded |
| 61 | 32219 |
ГАЙКА (.375-16) Шпилька клеммы аккумулятора (Все, кроме 50- 79821A 2) NUT (.375-16) Battery Terminal Stud (All Except 50- 79821A 2) |
1 | |
| 62 | 33262 |
ШПИЛЬКА (8/32) Клемма переключателя (Все, кроме 50- 79821A 2) STUD (8/32) Switch Terminal (All Except 50- 79821A 2) |
1 | discontinued |
| 63 | 33307 |
ЗАЖИМ Шпилька клеммы переключателя (Все, кроме 50- 79821A 2) CLIP Switch Terminal Stud (All Except 50- 79821A 2) |
1 | discontinued |
| 64 | 33279 |
ШАЙБА (№8) Шпилька клеммы переключателя (Все, кроме 50- 79821A 2) WASHER (#8) Switch Terminal Stud (All Except 50- 79821A 2) |
2 | discontinued |
| 65 | 21923 |
ГАЙКА (8-32) Шпилька клеммы переключателя (Все, кроме 50- 79821A 2) NUT ( 8-32) Switch Terminal Stud (All Except 50- 79821A 2) |
2 | superseded |
| 66 | 26995 |
СТОПОРНАЯ ШАЙБА (№8), нержавеющая сталь Шпилька клеммы переключателя (Все, кроме 50- 79821A 2) LOCKWASHER (#8) Stainless Steel Switch Terminal Stud (All Except 50- 79821A 2) |
1 | |
| 67 | 33248 |
ВИНТ (7/16) Крышка к электромагнитному переключателю (Все, кроме 50- 79821A 2) SCREW (7/16) Cover to Solenoid Switch (All Except 50- 79821A 2) |
2 | discontinued |
| 68 | 33279 |
ШАЙБА (№8) Винт крышки (Все, кроме 50- 79821A 2) WASHER (#8) Cover Screw (All Except 50- 79821A 2) |
2 | discontinued |
| 69 | 48266 |
ВИНТ (7/16) Вывод катушки возбуждения к электромагнитному переключателю (Все, кроме 50- 79821A 2) SCREW (7/16) Field Coil Lead to Solenoid Switch (All Except 50- 79821A 2) |
1 | discontinued |
| 69 | 45546 |
ВИНТ (1") Вывод катушки возбуждения к электромагнитному переключателю (Все, кроме 50- 79821A 2) SCREW (1 Inch) Field Coil Lead to Solenoid Switch (All Except 50- 79821A 2) |
1 | discontinued |
| 7 | 33369 |
ВТУЛКА НА СТОРОНЕ РЕДУКТОРА – ПРИВОД МУФТЫ СЦЕПЛЕНИЯ (1 9/16") BUSHING GEAR END - CLUTCH DRIVE (1 9/16") |
1 | discontinued |
| 70 | 26995 |
СТОПОРНАЯ ШАЙБА (№8), нержавеющая сталь Катушка возбуждения (Все, кроме 50- 79821A 2) LOCKWASHER (#8) Stainless Steel Field Coil (All Except 50- 79821A 2) |
1 | |
| 71 | N.S.S. |
Не продается отдельно Соединитель, винт вывода катушки возбуждения (DELCO REMY №1963519) (Все, кроме 50- 79821A 2) Not Sold Separate CONNECTOR, Field Coil Lead Screw (DELCO REMY # 1963519) (All Except 50- 79821A 2) |
1 | |
| 8 | 33368 |
ПРУЖИНА ПРИВОД МУФТЫ СЦЕПЛЕНИЯ SPRING CLUTCH DRIVE |
1 | discontinued |
| 9 | N.S.S. |
Не продается отдельно ВТУЛКА, привод муфты сцепления (DELCO REMY №1904443) Not Sold Separate COLLAR, Clutch Drive (DELCO REMY #1904443) |
1 |
