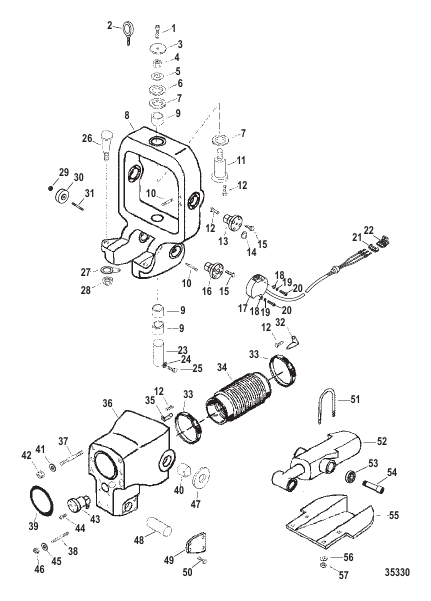

Gimbal Ring/Bell Housing Dry-Sump With Trim Sensor
Parts (61)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 846421 |
ПРУЖИНА Сильфоны SPRING Bellows |
1 | |
| 1 | 846500 |
ВИНТ (№10-32 x 1.00), нержавеющая сталь SCREW (#10-32 x 1.00) Stainless Steel |
1 | |
| 10 | 846345 |
ШПИЛЬКА (№10-32 x 0.750) STUD (#10-32 x .750) |
4 | |
| 11 | 846403 |
ШТИФТ Шарнирный Верхняя часть PIN Hinge Upper |
1 | superseded |
| 12 | 69022 |
ВИНТ (№10-32 x 0.500), нержавеющая сталь SCREW (#10-32 x .500) Stainless Steel |
7 | |
| 13 | 846433 |
ШТИФТ Шарнирный PIN Hinge |
3 | superseded |
| 14 | 846643 |
ПРОБКА PLUG |
2 | |
| 15 | 846498 |
ВИНТ (0.312-18 x 0.750), нержавеющая сталь SCREW (.312-18 x .750) Stainless Steel |
16 | |
| 16 | 842814 |
ШТИФТ Шарнирный PIN Hinge |
1 | superseded |
| 17 | 863187A05 |
ДАТЧИК В СБОРЕ Дифферент [2A417473] & Below SENSOR ASSEMBLY Trim [2A417473] & Below |
1 | superseded |
| 17 | 8M0083578 |
ДАТЧИК В СБОРЕ Дифферент [2A417474] & Up SENSOR ASSEMBLY Trim [2A417474] & Up |
1 | |
| 18 | 57008 |
ФИКСАТОР RETAINER |
2 | |
| 19 | 26996 |
СТОПОРНАЯ ШАЙБА (№10), нержавеющая сталь LOCKWASHER (#10) Stainless Steel |
2 | |
| 2 | 846682 |
БОЛТ С ПРОУШИНОЙ EYE BOLT |
1 | |
| 20 | 37978 |
ВИНТ (№10-32 x 0.750), нержавеющая сталь SCREW (#10-32 x .750) Stainless Steel |
2 | |
| 21 | 831957 |
ФИКСАТОР RETAINER |
1 | |
| 22 | 8307973 |
СОЕДИНИТЕЛЬ CONNECTOR |
1 | |
| 23 | 846402 |
ШТИФТ Нижний шарнир PIN Lower Pivot |
1 | superseded |
| 24 | 35950 |
ШАЙБА (0.273 x 0.437 x 0.031), нержавеющая сталь WASHER (.273 x .437 x .031) Stainless Steel |
1 | |
| 25 | 846348 |
ВИНТ (0.250-28 x 1.50), спец. – нержавеющая сталь Фиксатор штифта SCREW (.250-28 x 1.50) Special - Stainless Steel Pin Retainer |
1 | |
| 26 | 846854 |
ВИНТ С БУРТИКОМ (0.750-16), нержавеющая сталь Цилиндр рулевого механизма SHOULDER SCREW (.750-16) Stainless Steel Steering Cylinder |
2 | |
| 27 | 847048 |
ПЛАСТИНА Заземление Соединение PLATE Ground Bonding |
2 | |
| 28 | 846853 |
ГАЙКА (0.750-16), нержавеющая сталь NUT (.750-16) Stainless Steel |
2 | |
| 29 | 846869 |
ГАЙКА (.375-16) NUT (.375-16) |
1 | superseded |
| 3 | 848234 |
ПРОБКА CAP |
1 | |
| 30 | 848653T |
АНОД ANODE |
1 | |
| 31 | 57932 |
ШПИЛЬКА (0.375-16/0.375-24 x 1.750) STUD (.375-16/.375-24 x 1.750) |
1 | superseded |
| 32 | 847050 |
СКОБА Соединение STRAP Bonding |
1 | |
| 33 | 846428 |
ЗАЖИМ Червячный привод CLAMP Worm Drive |
2 | |
| 34 | 846302A1 |
СИЛЬФОНЫ В СБОРЕ BELLOWS ASSEMBLY |
1 | superseded |
| 35 | 847049 |
СКОБА Соединение STRAP Bonding |
1 | |
| 36 | 846602T1 |
КОРПУС В СБОРЕ Наклон HOUSING ASSEMBLY Tilt |
1 | superseded |
| 37 | 846389 |
ШПИЛЬКА (0.625-11/0.625-18 x 3.310) STUD (.625-11/.625-18 x 3.310) |
6 | |
| 38 | 842689 |
ШПИЛЬКА (0.500-13/0.500-20 x 2.660) STUD (.500-13/.500-20 x 2.660) |
2 | superseded |
| 39 | 846363 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (7.262 x 0.120) O-RING (7.262 x .120) |
1 | |
| 4 | 846391 |
ГАЙКА (1.00-16), нержавеющая сталь NUT (1.00-16) Stainless Steel |
1 | |
| 40 | 846915 |
ПОДШИПНИК Шарнирный болт BEARING Hinge Pin |
2 | |
| 41 | 846378 |
ШАЙБА (0.688 x 1.00 x 0.120), нержавеющая сталь WASHER (.688 x 1.00 x .120) Stainless Steel |
6 | |
| 42 | 47379 |
ГАЙКА (0.625-18), нержавеющая сталь NUT (.625-18) Stainless Steel |
6 | |
| 43 | 846600A1 |
КЛАПАН В СБОРЕ VALVE ASSEMBLY |
1 | |
| 44 | 846347 |
ВИНТ (№10-32 x 0.625), нержавеющая сталь SCREW (#10-32 x .625) Stainless Steel |
4 | |
| 45 | 846377 |
ШАЙБА (0.531 x 1.06 x 0.095), нержавеющая сталь WASHER (.531 x 1.06 x .095) Stainless Steel |
2 | |
| 46 | 35000 |
ГАЙКА (0.500-20), нержавеющая сталь NUT (.500-20) Stainless Steel |
2 | |
| 47 | 846914 |
УПОРНАЯ ШАЙБА (1.69 x 3.50 x 0.06) THRUST WASHER (1.69 x 3.50 x .06) |
2 | |
| 48 | 846401 |
ШТИФТ Цилиндр системы дифферента PIN Trim Cylinder |
1 | superseded |
| 49 | 846431 |
ИЗНОСОСТОЙКАЯ НАКЛАДКА - Левый борт WEARPAD - Port |
1 | superseded |
| 49 | 846432 |
ИЗНОСОСТОЙКАЯ НАКЛАДКА - Правый борт WEARPAD - Starboard |
1 | superseded |
| 5 | 846382 |
ШАЙБА (1.015 x 1.750 x 0.096), нержавеющая сталь WASHER (1.015 x 1.750 x .096) Stainless Steel |
1 | |
| 50 | 11601 |
ВИНТ (0.312-18 x 0.750), нержавеющая сталь SCREW (.312-18 x .750) Stainless Steel |
8 | |
| 51 | 847061 |
U-ОБРАЗНЫЙ БОЛТ (0.312-24), нержавеющая сталь U BOLT (.312-24) Stainless Steel |
2 | |
| 52 | 846555A06 |
ЦИЛИНДР В СБОРЕ Дифферент С вдавленной сенсорной пластиной – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Цилиндр дифферента в сборе» CYLINDER ASSEMBLY Trim With Sensor Plate Pressed In - NOTE: See Trim Cylinder Assembly Section For Parts Breakdown |
1 | superseded |
| 52 | 846555A07 |
ЦИЛИНДР В СБОРЕ Дифферент С вдавленной сенсорной пластиной – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Цилиндр дифферента в сборе» CYLINDER ASSEMBLY Trim With Sensor Plate Shipped Loose - NOTE: See Trim Cylinder Assembly Section For Parts Breakdown |
1 | |
| 53 | 842812 |
ПЛАСТИНА Датчик PLATE Sensor |
1 | discontinued |
| 54 | 842802 |
ДАТЧИК Карданный вал SENSOR Driveshaft |
1 | superseded |
| 55 | 847060 |
ЭКРАН Водяной SHIELD Water |
1 | superseded |
| 56 | 843108 |
ШАЙБА (0.330 x 0.560 x 0.060), нержавеющая сталь WASHER (.330 x .560 x .060) Stainless Steel |
4 | |
| 57 | 82670911 |
ГАЙКА (0.312-24), нержавеющая сталь NUT (.312-24) Stainless Steel |
4 | |
| 6 | 846397 |
ШАЙБА (1.250 x 2.620 x 0.190), нержавеющая сталь WASHER (1.250 x 2.620 x .190) Stainless Steel |
1 | |
| 7 | 846375 |
УПОРНАЯ ШАЙБА (1.53 x 2.62 x 0.06) THRUST WASHER (1.53 x 2.62 x .06) |
2 | |
| 8 | 846603T1 |
КОЛЬЦО КАРДАНА В СБОРЕ GIMBAL RING ASSEMBLY |
1 | |
| 9 | 846916 |
ПОДШИПНИК Рукав BEARING Sleeve |
3 |
