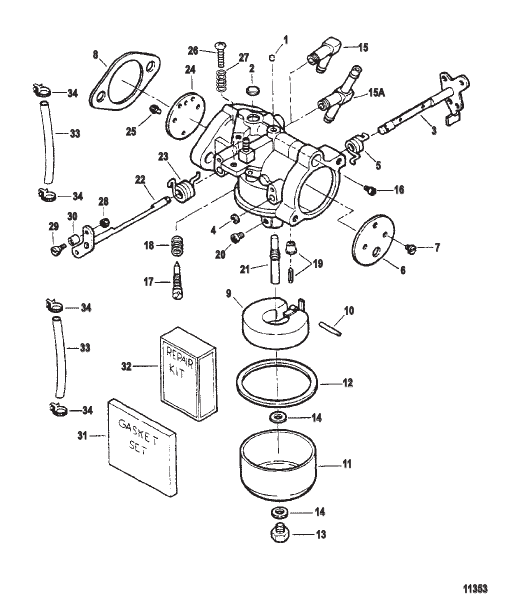

Carburetor
Parts (56)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | FO10588 |
ПРОБКА Корпус PLUG Body Channel |
3 | |
| 10 | FO13944 |
ШТИФТ Поплавок PIN Float |
1 | |
| 11 | F10333 |
КАМЕРА Топливо BOWL Fuel |
1 | |
| 12 | FO15623 |
ПРОКЛАДКА Топливная камера GASKET Fuel Bowl |
1 | |
| 13 | 5128 |
ВИНТ Стопорное кольцо топливной камеры SCREW Fuel Bowl Retaining |
1 | discontinued |
| 14 | FO2510 |
ПРОКЛАДКА Топливная камера Стопорный винт GASKET Fuel Bowl Retaining Screw |
2 | |
| 15 | F695314 |
КОЛЕНЧАТЫЙ (Верхняя часть) [0E023150] THRU [0E026916] ELBOW (Top) [0E023150] THRU [0E026916] |
1 | discontinued |
| 15 | 820636 |
КОЛЕНЧАТЫЙ (Верхняя часть) [0E026917] THRU [0E095087] ELBOW (Top) [0E026917] THRU [0E095087] |
1 | superseded |
| 15A | F85314-1 |
ФИТИНГ (T) (Средний и нижний) [0E023150] THRU [0E026916] FITTING (T) (Middle And Bottom) [0E023150] THRU [0E026916] |
2 | superseded |
| 15A | 820637 |
ФИТИНГ (Средний и нижний) [0E026917] THRU [0E095087] FITTING (Middle And Bottom) [0E026917] THRU [0E095087] |
2 | superseded |
| 16 | 820493 |
ВОДОМЕТНЫЙ (0.044) (Воздухоотвод холостого хода) JET (.044) (Idle Air Bleed) |
1 | discontinued |
| 17 | F10268 |
ВИНТ Смесь для холостого хода SCREW Idle Mixture |
1 | |
| 18 | 27160 |
ПРУЖИНА Винт смеси для холостого хода SPRING Idle Mixture Screw |
1 | |
| 19 | FK10309 |
ИГЛА И СЕДЛО Впуск (Примечание: не снимайте седло впускного отверстия) NEEDLE AND SEAT Inlet (Note: Do Not Remove Inlet Seat) |
1 | superseded |
| 2 | FO16128 |
ПРОБКА Перепускная камера PLUG By Pass Chamber |
1 | |
| 20 | 6030 |
ВОДОМЕТНЫЙ (0.070) Главн. топл. (Верхний и средний) (0-2500 фт.) JET (.070) Main Fuel (Top And Middle) (0 - 2500 Feet) |
1 | |
| 20 | 6029 |
ВОДОМЕТНЫЙ (0.068) Главн. топл. (Верхний и средний) (2500-5000 фт.) JET (.068) Main Fuel (Top And Middle) (2500 - 5000 Feet) |
OPT | |
| 20 | 4215 |
ВОДОМЕТНЫЙ Главн. топл. (0.066) Главн. топл. (Верхний и средний) (5000-7500 фт.) JET Main Fuel (.066) Main Fuel (Top And Middle) (5000 - 7500 Feet) |
OPT | |
| 20 | 4216 |
ВОДОМЕТНЫЙ (0.064) Главн. топл. (Верхний и средний) (7500-10000 фт.) JET (.064) Main Fuel (Top And Middle) (7500 - 10000 Feet) |
OPT | |
| 20 | 6207 |
ВОДОМЕТНЫЙ (0.072) Главн. топл. (Нижняя часть) (0-2500 фт.) JET (.072) Main Fuel (Bottom) (0 - 2500 Feet) |
1 | |
| 20 | 6030 |
ВОДОМЕТНЫЙ (0.070) Главн. топл. (Нижняя часть) (2500-5000 фт.) JET (.070) Main Fuel (Bottom) (2500 - 5000 Feet) |
OPT | |
| 20 | 6029 |
ВОДОМЕТНЫЙ (0.068) Главн. топл. (Нижняя часть) (5000-7500 фт.) JET (.068) Main Fuel (Bottom) (5000 - 7500 Feet) |
OPT | |
| 20 | 4215 |
ВОДОМЕТНЫЙ Главн. топл. (0.066) Главн. топл. (Нижняя часть) (7500-10000 фт.) JET Main Fuel (.066) Main Fuel (Bottom) (7500 - 10000 Feet) |
OPT | |
| 21 | F10302 |
ШТУЦЕР Главный NOZZLE Main |
1 | discontinued |
| 22 | F10365 |
ВАЛ И РЫЧАГ В СБОРЕ (Верхняя часть) [0E023150] THRU [0E026916] SHAFT AND LEVER ASSEMBLY (Top) [0E023150] THRU [0E026916] |
1 | discontinued |
| 22 | F10305 |
ВАЛ (Верхняя часть) [0E026917] THRU [0E095087] SHAFT (Top) [0E026917] THRU [0E095087] |
1 | discontinued |
| 22 | F10305 |
ВАЛ (Средний и нижний) SHAFT (Middle And Bottom) |
1 | discontinued |
| 23 | F10334 |
ПРУЖИНА Возврат дроссельной заслонки SPRING Throttle Return |
1 | |
| 24 | F10315 |
ЗАСЛОНКА Дроссельная заслонка [0E023150] THRU [0E026916] SHUTTER Throttle [0E023150] THRU [0E026916] |
1 | discontinued |
| 24 | 820635 |
ЗАСЛОНКА Дроссельная заслонка [0E026917] THRU [0E095087] SHUTTER Throttle [0E026917] THRU [0E095087] |
1 | discontinued |
| 25 | F10328 |
ВИНТ Дроссельная заслонка SCREW Throttle Shutter |
2 | superseded |
| 26 | 820494 |
ВИНТ Скорость холостого хода (Верхняя часть) SCREW Idle Speed (Top) |
1 | discontinued |
| 27 | 27160 |
ПРУЖИНА Винт холостого хода (Верхняя часть) [0E023150] THRU [0E026916] SPRING Idle Screw (Top) [0E023150] THRU [0E026916] |
1 | |
| 28 | F1997 |
ГАЙКА (№8-32) (Нижняя часть) NUT (#8-32) (Bottom) |
1 | superseded |
| 29 | F333316 |
ВАЛ Ролик дроссельной заслонки (Нижняя часть) SHAFT Throttle Roller (Bottom) |
1 | superseded |
| 3 | F10299 |
ВАЛ Обогатитель SHAFT Choke |
1 | discontinued |
| 30 | 819225 |
РОЛИК Дроссельная заслонка (Нижняя часть) ROLLER Throttle (Bottom) |
1 | discontinued |
| 31 | FK10323 |
КОМПЛЕКТ ПРОКЛАДОК Карбюратор GASKET SET Carburetor |
1 | superseded |
| 32 | FK10357 |
РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор REPAIR KIT Carburetor |
1 | superseded |
| 33 | 7381563 |
РУКАВ (Общая длина 34.00") (Обрез. до 3.500" в длину) [0E066620] THRU [0E095087] HOSE (34.00 Inches Bulk) (Cut to 3.500 Inch Length) [0E066620] THRU [0E095087] |
2 | superseded |
| 34 | 56762 |
ЛЕНТОЧНЫЙ ХОМУТ (4.00") [0E066620] THRU [0E095087] TIE STRAP (4.00 Inches) [0E066620] THRU [0E095087] |
4 | |
| 4 | F10241 |
Е-ОБРАЗНОЕ КОЛЬЦО Вал обогатителя E RING Choke Shaft |
1 | discontinued |
| 5 | F10300 |
ПРУЖИНА Возврат обогатителя SPRING Choke Return |
1 | |
| 6 | F10355 |
ЗАСЛОНКА Обогатитель SHUTTER Choke |
1 | discontinued |
| 7 | F10328 |
ВИНТ Заслонка обогатителя SCREW Choke Shutter |
2 | superseded |
| 8 | F85906 |
ПРОКЛАДКА Фланец GASKET Flange |
3 | superseded |
| 9 | F10346 |
ПОПЛАВОК Топливная камера FLOAT Fuel Bowl |
1 | superseded |
| _ | 8235381 |
КАРБЮРАТОР Верхняя часть (WB-111B) [0E023150] THRU [0E026916] CARBURETOR Top (WB-111B) [0E023150] THRU [0E026916] |
1 | discontinued |
| _ | 8235391 |
КАРБЮРАТОР Средний (WB-112B) [0E023150] THRU [0E026916] CARBURETOR Middle (WB-112B) [0E023150] THRU [0E026916] |
1 | discontinued |
| _ | 8238511 |
КАРБЮРАТОР Нижняя часть (WB-113B) [0E023150] THRU [0E026916] CARBURETOR Bottom (WB-113B) [0E023150] THRU [0E026916] |
1 | discontinued |
| _ | 820614 |
КАРБЮРАТОР Верхняя часть (WB-114A) [0E026917] THRU [0E066619] CARBURETOR Top (WB-114A) [0E026917] THRU [0E066619] |
1 | superseded |
| _ | 820615 |
КАРБЮРАТОР Средний (WB-115A) [0E026917] THRU [0E066619] CARBURETOR Middle (WB-115A) [0E026917] THRU [0E066619] |
1 | superseded |
| _ | 820616 |
КАРБЮРАТОР Нижняя часть (WB-116A) [0E026917] THRU [0E066619] CARBURETOR Bottom (WB-116A) [0E026917] THRU [0E066619] |
1 | superseded |
| _ | 826116 |
КАРБЮРАТОР Верхняя часть (WB-119A) [0E066620] THRU [0E095087] CARBURETOR Top (WB-119A) [0E066620] THRU [0E095087] |
1 | discontinued |
| _ | 826117 |
КАРБЮРАТОР Средний (WB-120A) [0E066620] THRU [0E095087] CARBURETOR Middle (WB-120A) [0E066620] THRU [0E095087] |
1 | discontinued |
| _ | 826118 |
КАРБЮРАТОР Нижняя часть (WB-121A) [0E066620] THRU [0E095087] CARBURETOR Bottom (WB-121A) [0E066620] THRU [0E095087] |
1 | discontinued |
