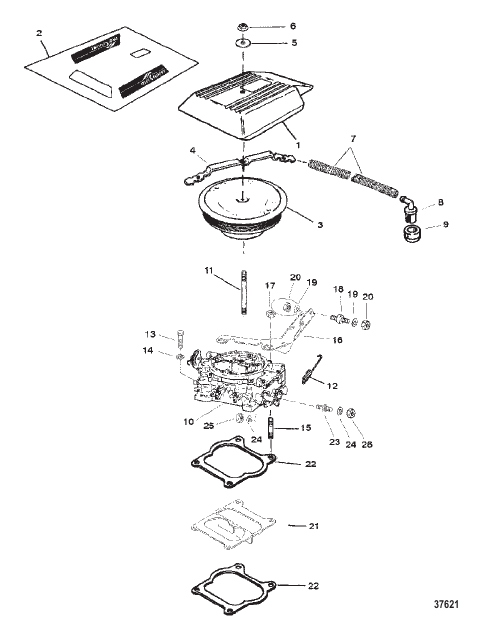

CARBURETOR/THROTTLE LINKAGE (4 BARREL)

Parts (29)

#Part NumberDescriptionQtyStatus
- 806871A96 КОМПЛЕКТ ПРОКЛАДОК Капитальный ремонт
GASKET SET Overhaul
1
1 18484A3 КРЫШКА
COVER
1 disc.
10 807262A2 КАРБЮРАТОР (ПЕРЕЧЕНЬ ДЕТАЛЕЙ СМ. В РАЗДЕЛЕ «КАРБЮРАТОР (WEBER)»)
CARBURETOR (SEE "CARBURATOR (WEBER) FOR BREAKDOWN)
1 disc.
10 808012A1 КАРБЮРАТОР В СБОРЕ ШВЕЙЦАРСКИЙ РЕЕСТР ТОРГОВЛИ КВОТАМИ НА ВЫБРОСЫ (BSO1 и SAV1)
CARBURETOR ASSEMBLY SWISS EMISSIONS (BSO1 AND SAV1)
1 disc.
11 805296 ШПИЛЬКА (4.50")
STUD (4.50 Inch)
1
12 32817 ПРУЖИНА
SPRING
1 superseded
13 74824 ВИНТ (0.312-18 x 1.250)
SCREW (.312-18 x 1.250)
2
14 39107 СТОПОРНАЯ ШАЙБА (0.312-24)
LOCKWASHER (.312-24)
2
15 70236 ШПИЛЬКА (0.312 x 1.500)
STUD (.312 x 1.500)
2 superseded
16 805359T КРОНШТЕЙН
BRACKET
1
17 29250 ГАЙКА (0.312-24)
NUT (.312-24)
2
18 818192 ШПИЛЬКА
STUD
1
19 24664 ШАЙБА (M4 x 20)
WASHER (M4 x 20)
2
2 812776A33 НАБОР НАКЛЕЕК 5.7LX ALPHA/BRAVO
DECAL SET 5.7LX ALPHA/BRAVO
1 disc.
2 812776A45 НАБОР НАКЛЕЕК 350 MAGNUM ALPHA
DECAL SET 350 MAGNUM ALPHA
1 disc.
20 35045 ГАЙКА (0.250-28)
NUT (.250-28)
2 superseded
21 807228A1 ПРОСТАВКА
SPACER
1 disc.
22 524572   ПРОКЛАДКА
  GASKET
2
23 96112 ШПИЛЬКА (0.250-28 x 2.00) Якорь троса газа
STUD (.250-28 x 2.00) Throttle Cable Anchor
1 superseded
24 29245 ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь
WASHER (.281 x .500 x .060) Stainless Steel
2 superseded
25 20361 ГАЙКА (0.250-28)
NUT (.250-28)
1 superseded
26 35045 ГАЙКА (0.250-28)
NUT (.250-28)
1 superseded
3 805298A1 ПЛАМЕГАСИТЕЛЬ
FLAME ARRESTOR
1
4 805314   ФИКСАТОР Дыхательный шланг
  RETAINER Breather Hose
1
5 86400 ШАЙБА
WASHER
1
6 35045 ГАЙКА (0.250-28)
NUT (.250-28)
1 superseded
7 1589418 РУКАВ Сапун
HOSE Breather
2 superseded
8 97850 КОЛЕНЧАТЫЙ 90 градусов Сапун
ELBOW 90 Degree Breather
2 superseded
9 52188 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
GROMMET
2 superseded
