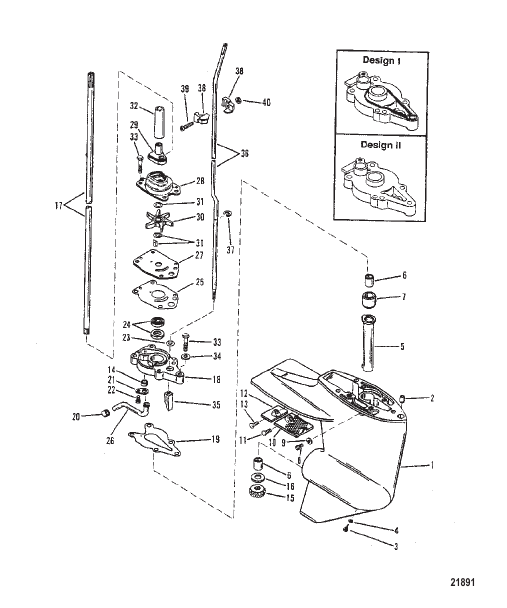

Gear Hsg (Driveshaft)(Design I-Refer to Reference #17)
Parts (54)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 8833A9 |
КАРТЕР РЕДУКТОРА В СБОРЕ В СБОРЕ (КОРОТКИЙ), ЧЕРНЫЙ GEAR HOUSING ASSEMBLY COMPLETE (SHORT) BLACK |
1 | superseded |
| - | 8833A10 |
КАРТЕР РЕДУКТОРА В СБОРЕ В СБОРЕ (ДЛИННЫЙ), ЧЕРНЫЙ GEAR HOUSING ASSEMBLY COMPLETE (LONG) BLACK |
1 | superseded |
| - | 8833A11 |
КАРТЕР РЕДУКТОРА В СБОРЕ В СБОРЕ (КОРОТКИЙ), СЕРЫЙ GEAR HOUSING ASSEMBLY COMPLETE (SHORT) GRAY |
1 | superseded |
| - | 8833A12 |
КАРТЕР РЕДУКТОРА В СБОРЕ В СБОРЕ (ДЛИННЫЙ), СЕРЫЙ GEAR HOUSING ASSEMBLY COMPLETE (LONG) GRAY |
1 | superseded |
| - | 42364A92 |
КОМПЛЕКТ ПРОКЛАДОК Двигатель GASKET SET Engine |
1 | |
| - | 41365A3 |
КОМПЛЕКТ УПЛОТНЕНИЙ SEAL KIT |
1 | |
| - | 42089A5 |
КОМПЛЕКТ НАСОСА Вода PUMP KIT Water |
1 | |
| 1 | 8833A1 |
КАРТЕР РЕДУКТОРА В СБОРЕ (Черный) GEAR HOUSING ASSEMBLY (Black) |
1 | discontinued |
| 1 | 8833A4 |
КАРТЕР РЕДУКТОРА В СБОРЕ (Серый) GEAR HOUSING ASSEMBLY (Gray) |
1 | discontinued |
| 10 | 421991 |
ЭКРАН SCREEN |
1 | |
| 11 | 13954 |
ВИНТ (0.250-14 x 0.88) SCREW (.250-14 x .88) |
1 | |
| 12 | 42121A2 |
АНОД В СБОРЕ ANODE ASSEMBLY |
1 | superseded |
| 13 | 13954 |
ВИНТ (0.250-14 x 0.88) SCREW (.250-14 x .88) |
1 | |
| 14 | 42133 |
УПЛОТНЕНИЕ SEAL |
1 | |
| 15 | 420411 |
ПЕРЕДАЧА Шестерня GEAR Pinion |
1 | |
| 16 | 41369 |
ШАЙБА УПОР WASHER THRUST |
1 | |
| 17 | 42192 |
ВЕДУЩИЙ ВАЛ (КОРОТКИЙ) DRIVESHAFT (SHORT) |
1 | |
| 17 | 42193 |
ВЕДУЩИЙ ВАЛ (ДЛИННЫЙ) DRIVESHAFT (LONG) |
1 | discontinued |
| 17 | 12367 |
ВЕДУЩИЙ ВАЛ (СВЕРХДЛИННЫЙ, XL) DRIVESHAFT (X-LONG) |
1 | discontinued |
| 18 | 42040A3 |
БАЗА В СБОРЕ Водяной насос BASE ASSEMBLY Water Pump |
1 | superseded |
| 19 | NLA |
Не поставляется Прокладка (СМ. ЧЕРТЕЖ КОНСТРУКЦИИ I) Заказ основания водяного насоса в сборе 46-42040A3) No Longer Available Gasket (SEE DESIGN I DRAWING) Order Complete Water Pump Base 46-42040A3) |
1 | |
| 19 | 192042 |
ПРОКЛАДКА (СМ. ЧЕРТЕЖ КОНСТРУКЦИИ II) GASKET (SEE DESIGN II DRAWING) |
1 | superseded |
| 2 | 12009 |
ВТУЛКА (0.31 x 0.45 x 0.50) КАРТЕР РЕДУКТОРА BUSHING (.31 x .45 x .50) GEAR HOUSING |
1 | |
| 20 | 33613 |
УПЛОТНЕНИЕ SEAL |
1 | |
| 21 | 42375 |
ФИКСАТОР RETAINER |
1 | |
| 22 | 48408 |
ВИНТ (№10-16 x 0.500) SCREW (#10-16 x .500) |
1 | |
| 23 | 822236 |
СЧЕТВЕРЕННОЕ КОЛЬЦО QUAD RING |
1 | |
| 24 | 41365 |
УПЛОТНЕНИЕ Масло SEAL Oil |
2 | superseded |
| 25 | 19202 |
ПРОКЛАДКА Пластина водяного насоса GASKET Water Pump Plate |
1 | superseded |
| 26 | 42185A1 |
ТРУБА В СБОРЕ Вода TUBE ASSEMBLY Water |
1 | |
| 27 | 42200 |
ЦИФЕРБЛАТ FACE PLATE |
1 | |
| 28 | 42089A2 |
КРЫШКА В СБОРЕ COVER ASSEMBLY |
1 | |
| 29 | 421021 |
УПЛОТНЕНИЕ SEAL |
1 | |
| 3 | 67892 |
ВИНТ Магнитный SCREW Magnetic |
1 | superseded |
| 30 | 420382 |
КРЫЛЬЧАТКА IMPELLER |
1 | superseded |
| 31 | 42376A1 |
КЛЮЧ В СБОРЕ KEY ASSEMBLY |
1 | superseded |
| 32 | 44467 |
НАПРАВЛЯЮЩАЯ GUIDE |
1 | discontinued |
| 33 | 4000331 |
ВИНТ (M6 x 30) ВОДЯНОЙ НАСОС SCREW (M6 x 30) WATER PUMP |
5 | |
| 34 | 29245 |
ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel |
1 | superseded |
| 35 | 42039 |
КУЛАЧОК ПЕРЕКЛЮЧЕНИЕ РЕВЕРСА CAM SHIFT |
1 | |
| 36 | 42145 |
ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (КОРОТКИЙ) SHIFT SHAFT (SHORT) |
1 | superseded |
| 36 | 42146 |
ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (ДЛИННЫЙ) SHIFT SHAFT (LONG) |
1 | superseded |
| 37 | 42389 |
Е-ОБРАЗНОЕ КОЛЬЦО E RING |
1 | |
| 38 | 42126 |
НАПРАВЛЯЮЩАЯ GUIDE |
2 | superseded |
| 39 | 40056109 |
ВИНТ (M5 x 25) SCREW (M5 x 25) |
1 | superseded |
| 4 | 191832 |
ШАЙБА WASHER |
1 | superseded |
| 40 | 400633 |
ГАЙКА (M5) ВИНТ НАПРАВЛЯЮЩЕЙ NUT (M5) GUIDE SCREW |
1 | superseded |
| 5 | 42086A1 |
КОМПЛЕКТ РУКАВА SLEEVE KIT |
1 | discontinued |
| 6 | 41345 |
РУКАВ SLEEVE |
2 | |
| 7 | 42191 |
РУКАВ SLEEVE |
1 | superseded |
| 8 | 28653 |
ВИНТ (№10-32 x 0.25) SCREW (#10-32 x 0.25) |
1 | |
| 8 | 79953 |
ВИНТ (0.375-16 x 0.250) SCREW (.375-16 x .250) |
1 | superseded |
| 9 | 19643 |
УПЛОТНЕНИЕ (Исп. с винтом 10-32) SEAL (Use with 10-32 Screw) |
1 | |
| 9 | 19183 |
ШАЙБА Волокна WASHER Fiber |
1 | superseded |
