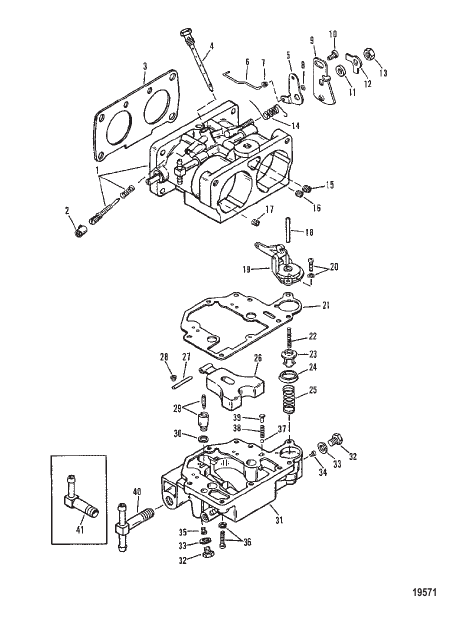

Carburetor
Parts (100)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 815791A90 |
КОМПЛЕКТ ПРОКЛАДОК (135/150) GASKET SET (135/150) |
1 | superseded |
| - | 815809A90 |
КОМПЛЕКТ ПРОКЛАДОК (XR4/Magnum II/175) GASKET SET (XR4/Magnum II/175) |
1 | superseded |
| - | 815810A90 |
КОМПЛЕКТ ПРОКЛАДОК (200) GASKET SET (200) |
1 | superseded |
| - | 810750 |
РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор REPAIR KIT Carburetor |
1 | superseded |
| - | 810749 |
КОМПЛЕКТ ПРОКЛАДОК Карбюратор GASKET SET Carburetor |
1 | superseded |
| 1 | 813682A4 |
КАРБЮРАТОР В СБОРЕ (135 – WMH-8 – верхняя часть) CARBURETOR ASSEMBLY (135 - WMH-8-Top) |
1 | superseded |
| 1 | 813682A5 |
КАРБЮРАТОР В СБОРЕ (135 – WMH-8 – центральная часть) CARBURETOR ASSEMBLY (135 - WMH-8-Center) |
1 | superseded |
| 1 | 813682A6 |
КАРБЮРАТОР В СБОРЕ (135 – WMH-8 – нижняя часть) CARBURETOR ASSEMBLY (135 - WMH-8-Bottom) |
1 | superseded |
| 1 | 813682A7 |
КАРБЮРАТОР В СБОРЕ (135 – WMH-8A – верхняя часть) CARBURETOR ASSEMBLY (135 - WMH-8A-Top) |
1 | superseded |
| 1 | 813682A8 |
КАРБЮРАТОР В СБОРЕ 135 – WMH-8A-центральный) CARBURETOR ASSEMBLY 135 - WMH-8A-Center) |
1 | superseded |
| 1 | 813682A9 |
КАРБЮРАТОР В СБОРЕ (135 – WMH-8A – нижняя часть) CARBURETOR ASSEMBLY (135 - WMH-8A-Bottom) |
1 | superseded |
| 1 | 9672A1 |
КАРБЮРАТОР В СБОРЕ (150 – WMH-1 – верхняя часть) CARBURETOR ASSEMBLY (150 - WMH-1-Top) |
1 | superseded |
| 1 | 9672A2 |
КАРБЮРАТОР В СБОРЕ (150 – WMH-1 – центральная часть) CARBURETOR ASSEMBLY (150 - WMH-1-Center) |
1 | superseded |
| 1 | 9672A3 |
КАРБЮРАТОР В СБОРЕ (150 – WMH-1 – нижняя часть) CARBURETOR ASSEMBLY (150 - WMH-1-Bottom) |
1 | superseded |
| 1 | 9672A19 |
КАРБЮРАТОР В СБОРЕ (150 – WMH-7 – верхняя часть) CARBURETOR ASSEMBLY (150 - WMH-7-Top) |
1 | superseded |
| 1 | 9672A20 |
КАРБЮРАТОР В СБОРЕ (150 – WMH-7 – центральная часть) CARBURETOR ASSEMBLY (150 - WMH-7-Center) |
1 | superseded |
| 1 | 9672A21 |
КАРБЮРАТОР В СБОРЕ (150 – WMH-7 – нижняя часть) CARBURETOR ASSEMBLY (150 - WMH-7-Bottom) |
1 | superseded |
| 1 | 9672A13 |
КАРБЮРАТОР (XR4/MAGNUM II – верхняя часть) CARBURETOR (XR4/MAGNUM II-Top) |
1 | superseded |
| 1 | 9672A14 |
КАРБЮРАТОР (XR4/MAGNUM II – центральная часть) CARBURETOR (XR4/MAGNUM II-Center) |
1 | superseded |
| 1 | 9672A15 |
КАРБЮРАТОР (XR4/MAGNUM II – нижняя часть) CARBURETOR (XR4/MAGNUM II-Bottom) |
1 | superseded |
| 1 | 9672A4 |
КАРБЮРАТОР (175 – WMH-2 – верхняя часть) CARBURETOR (175 - WMH-2-Top) |
1 | superseded |
| 1 | 9672A5 |
КАРБЮРАТОР (175 – WMH-2 – центральная часть) CARBURETOR (175 - WMH-2-Center) |
1 | superseded |
| 1 | 9672A6 |
КАРБЮРАТОР (175 – WMH-2 – нижняя часть) CARBURETOR (175 - WMH-2-Bottom) |
1 | superseded |
| 1 | 9672A31 |
КАРБЮРАТОР (175 – WMH-11 – верхняя часть) CARBURETOR (175 - WMH-11-Top) |
1 | superseded |
| 1 | 9672A32 |
КАРБЮРАТОР (175 – WMH-11 – центральная часть) CARBURETOR (175 - WMH-11-Center) |
1 | superseded |
| 1 | 9672A33 |
КАРБЮРАТОР (175 – WMH-11 – нижняя часть) CARBURETOR (175 - WMH-11-Bottom) |
1 | superseded |
| 1 | 9672A7 |
КАРБЮРАТОР (200 – верхняя часть) CARBURETOR (200-Top) |
1 | superseded |
| 1 | 9672A8 |
КАРБЮРАТОР (200 – центральная часть) CARBURETOR (200-Center) |
1 | superseded |
| 1 | 9672A9 |
КАРБЮРАТОР (200 – нижняя часть) CARBURETOR (200-Bottom) |
1 | superseded |
| 10 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Винт, рычаг педали газа NOT SOLD SEPARATE Screw, Accelerator Lever |
3 | |
| 11 | 810746 |
ПРОСТАВКА РЫЧАГ ГАЗА (135/150/XR4/Magnum II/175) SPACER THROTTLE LEVER (135/150/XR4/Magnum II/175) |
3 | superseded |
| 11 | 811284 |
ПРОСТАВКА (200) SPACER (200) |
3 | discontinued |
| 12 | 810745 |
ШАЙБА ГАЙКА ФИКСАТОРА РЫЧАГА WASHER LEVER RETAINER NUT |
3 | discontinued |
| 13 | 810744 |
ГАЙКА ФИКСАТОР РЫЧАГА NUT LEVER RETAINER |
3 | discontinued |
| 14 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Пружина, возврат дроссельной заслонки NOT SOLD SEPARATE Spring, Throttle Return |
3 | |
| 15 | 3517 |
ВОДОМЕТНЫЙ (0.084) ПРОДУВОЧНАЯ ПОПЛАВКОВАЯ КАМЕРА (150) JET (.084) BOWL VENT (150) |
3 | |
| 15 | 6030 |
ВОДОМЕТНЫЙ (0.070) ПРОДУВОЧНАЯ ПОПЛАВКОВАЯ КАМЕРА (135)(WMH-5) JET (.070) BOWL VENT (135)(WMH-5) |
3 | |
| 15 | 6246 |
ВОДОМЕТНЫЙ (0.048) ПРОДУВОЧНАЯ ПОПЛАВКОВАЯ КАМЕРА (135)(WMH-8) JET (.048) BOWL VENT (135)(WMH-8) |
3 | |
| 15 | 19266040 |
ВОДОМЕТНЫЙ ПРОДУВОЧНАЯ ПОПЛАВКОВАЯ КАМЕРА (XRR/Magnum II) JET BOWL VENT (XRR/Magnum II) |
3 | discontinued |
| 15 | 6201 |
ВОДОМЕТНЫЙ (0.080) ПРОДУВОЧНАЯ ПОПЛАВКОВАЯ КАМЕРА (175) JET (.080) BOWL VENT (175) |
3 | |
| 15 | 3796 |
ВОДОМЕТНЫЙ (0.076) ПРОДУВОЧНАЯ ПОПЛАВКОВАЯ КАМЕРА (200) JET (.076) BOWL VENT (200) |
3 | |
| 16 | 5315 |
ВОДОМЕТНЫЙ Главн. топл. (0.042) ВОЗДУХООТВОД ХОЛОСТОГО ХОДА (150) JET Main Fuel (.042) IDLE AIR BLEED (150) |
3 | discontinued |
| 16 | 7394 |
ВОДОМЕТНЫЙ (0.044) ВОЗДУХООТВОД ХОЛОСТОГО ХОДА (135-WMH-5)(175) JET (.044) IDLE AIR BLEED (135-WMH-5)(175) |
3 | |
| 16 | 6246 |
ВОДОМЕТНЫЙ (0.048) ВОЗДУХООТВОД ХОЛОСТОГО ХОДА (135-WMH-8)(175) JET (.048) IDLE AIR BLEED (135-WMH-8)(175) |
3 | |
| 16 | 19266036 |
ВОДОМЕТНЫЙ ВОЗДУХООТВОД ХОЛОСТОГО ХОДА (XR4/Magnum II-WMH-4) JET IDLE AIR BLEED (XR4/Magnum II-WMH-4) |
3 | discontinued |
| 16 | 6359 |
ВОДОМЕТНЫЙ (0.052) ВОЗДУХООТВОД ХОЛОСТОГО ХОДА (175) JET (.052) IDLE AIR BLEED (175) |
3 | |
| 16 | 19266040 |
ВОДОМЕТНЫЙ ВОЗДУХООТВОД ХОЛОСТОГО ХОДА (200) JET IDLE AIR BLEED (200) |
3 | discontinued |
| 16 | 5317 |
ВОДОМЕТНЫЙ (0.046) ВОЗДУХООТВОД ХОЛОСТОГО ХОДА (200) JET (.046) IDLE AIR BLEED (200) |
3 | |
| 17 | 810742 |
ВОДОМЕТНЫЙ (0.044) ПОСТУПАЮЩИЙ ВОЗДУХ (150)(175-WMH-2) JET (.044) PROGRESSION AIR (150)(175-WMH-2) |
3 | discontinued |
| 17 | 3026 |
ВОДОМЕТНЫЙ (0.036) ПОСТУПАЮЩИЙ ВОЗДУХ (135-WMH-5) JET (.036) PROGRESSION AIR (135-WMH-5) |
3 | |
| 17 | 7570 |
ВОДОМЕТНЫЙ 0.040 ПОСТУПАЮЩИЙ ВОЗДУХ (135WMH-8)(WMH-8) JET .040 PROGRESSION AIR (135WMH-8)(WMH-8) |
3 | discontinued |
| 17 | 810741 |
ВОДОМЕТНЫЙ (0.030) ПОСТУПАЮЩИЙ ВОЗДУХ (XR4/Magnum II) JET (.030) PROGRESSION AIR (XR4/Magnum II) |
6 | discontinued |
| 17 | 815633070 |
ВОДОМЕТНЫЙ ПОСТУПАЮЩИЙ ВОЗДУХ (175-WMH-11) JET PROGRESSION AIR (175-WMH-11) |
6 | discontinued |
| 17 | 3251 |
ВОДОМЕТНЫЙ (0.034) ПОСТУПАЮЩИЙ ВОЗДУХ (200) JET (.034) PROGRESSION AIR (200) |
6 | discontinued |
| 18 | 810747 |
ШТОК УСКОРИТЕЛЬНЫЙ НАСОС STEM ACCELERATOR PUMP |
3 | discontinued |
| 19 | 810737 |
КРЫШКА В СБОРЕ ПЕДАЛЬ ГАЗА COVER ASSEMBLY ACCELERATOR |
3 | discontinued |
| 2 | 810779 |
ПРОБКА CAP |
6 | discontinued |
| 20 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Винт, педаль газа NOT SOLD SEPARATE Screw, Accelerator |
6 | |
| 21 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Прокладка, топливная камера NOT SOLD SEPARATE Gasket, Fuel Bowl |
3 | |
| 22 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Пружина, ускорительный насос NOT SOLD SEPARATE Spring, Accelerator Pump |
3 | |
| 23 | 810762 |
КОЛПАЧОК В СБОРЕ CUP ASSEMBLY |
3 | discontinued |
| 24 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Колпачок NOT SOLD SEPARATE Cup |
3 | |
| 25 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Пружина, ускорительный насос NOT SOLD SEPARATE Spring, Accelerator Pump |
3 | |
| 26 | 810738 |
ПОПЛАВОК В СБОРЕ FLOAT ASSEMBLY |
3 | |
| 27 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Вал поплавка NOT SOLD SEPARATE Float Shaft |
3 | |
| 28 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Винт, вал поплавка NOT SOLD SEPARATE Screw, Float Shaft |
3 | |
| 29 | 810739 |
КОМПЛЕКТ СЕДЛА КЛАПАНА VALVE SEAT KIT |
3 | superseded |
| 3 | 677511 |
ПРОКЛАДКА КРЕПЕЖНЫЙ ФЛАНЕЦ GASKET MOUNTING FLANGE |
3 | |
| 30 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Прокладка, седло клапана NOT SOLD SEPARATE Gasket, Valve Seat |
3 | |
| 31 | 810729 |
КАМЕРА Топливо (С ФИТИНГОМ – ВЕРХНЯЯ ЧАСТЬ) (135/150/175/XR4/Magnum II/175-WHM-2/200) BOWL Fuel (W/FITTLNG-TOP) (135/150/175/XR4/Magnum II/175-WHM-2/200) |
1 | discontinued |
| 31 | 810734 |
КАМЕРА Топливо (ЦЕНТРАЛЬНАЯ/НИЖНЯЯ ЧАСТЬ) (135/150/175/XR4/Magnum II/175-WHM-2/200) BOWL Fuel (CENTER/BOTTOM) (135/150/175/XR4/Magnum II/175-WHM-2/200) |
2 | discontinued |
| 31 | 811932 |
КАМЕРА Топливо (ВЕРХНЯЯ ЧАСТЬ) (175-WMH-11) BOWL Fuel (TOP) (175-WMH-11) |
1 | discontinued |
| 31 | 811931 |
КАМЕРА Топливо (ЦЕНТРАЛЬНАЯ/НИЖНЯЯ ЧАСТЬ) (175-WMH-11) BOWL Fuel (CENTER/BOTTOM) (175-WMH-11) |
2 | discontinued |
| 32 | 9596 |
ПРОБКА ЖИКЛЕР МОЩНОСТИ PLUG POWER JET |
12 | superseded |
| 33 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Прокладка, жиклер мощности/поступательный жиклер NOT SOLD SEPARATE Gasket, Power/Progression Jet |
12 | |
| 34 | 4217 |
ВОДОМЕТНЫЙ Главн. (0.062) (150)(XR4/Magnum II) JET Main (.062) (150)(XR4/Magnum II) |
6 | |
| 34 | 6028 |
ВОДОМЕТНЫЙ (0.050) (135) JET (.050) (135) |
6 | |
| 34 | 4216 |
ВОДОМЕТНЫЙ (0.064) (175/200) JET (.064) (175/200) |
6 | |
| 35 | 810740 |
ВОДОМЕТНЫЙ МОЩНОСТЬ (150-WMH-1/XR4/Magnum II/175-WMH-2) JET POWER (150-WMH-1/XR4/Magnum II/175-WMH-2) |
6 | discontinued |
| 35 | 811283 |
ВОДОМЕТНЫЙ МОЩНОСТЬ (150-WMH-7) JET POWER (150-WMH-7) |
6 | discontinued |
| 35 | 816151 |
ВОДОМЕТНЫЙ МОЩНОСТЬ (135-WMH-5) JET POWER (135-WMH-5) |
6 | discontinued |
| 35 | 811293 |
ВОДОМЕТНЫЙ МОЩНОСТЬ (135-WMH-8) JET POWER (135-WMH-8) |
6 | discontinued |
| 35 | 811685 |
ВОДОМЕТНЫЙ МОЩНОСТЬ (135-WMH-8A) JET POWER (135-WMH-8A) |
6 | discontinued |
| 35 | 811285 |
ЖИКЛЕР МОЩНОСТИ МОЩНОСТЬ (XR4/Magnum II-WMH-6) POWER JET POWER (XR4/Magnum II-WMH-6) |
6 | discontinued |
| 35 | 811925 |
ЖИКЛЕР МОЩНОСТИ МОЩНОСТЬ (175-WMH-11) POWER JET POWER (175-WMH-11) |
6 | discontinued |
| 35 | 810763 |
ЖИКЛЕР МОЩНОСТИ МОЩНОСТЬ (200) POWER JET POWER (200) |
6 | discontinued |
| 36 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Винт, топливная камера NOT SOLD SEPARATE Screw, Fuel Bowl |
15 | |
| 37 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Регулирующий шарик NOT SOLD SEPARATE Metering Ball |
3 | |
| 38 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Регулирующая пружина NOT SOLD SEPARATE Metering Spring |
3 | |
| 39 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Фиксатор, дозировочная пружина NOT SOLD SEPARATE Retainer, Metering Spring |
3 | |
| 4 | 810743 |
ТРУБА В СБОРЕ Эмульсия (135/150/XR4/Magnum II/175) TUBE ASSEMBLY Emulslon (135/150/XR4/Magnum II/175) |
3 | discontinued |
| 4 | 810764 |
ТРУБА В СБОРЕ Эмульсия (200) TUBE ASSEMBLY Emulsion (200) |
3 | discontinued |
| 40 | 7900 |
ФИТИНГ-ТРОЙНИК (ВЕРХНЯЯ/ЦЕНТРАЛЬНАЯ ЧАСТИ) TEE FITTING (TOP/CENTER) |
2 | discontinued |
| 41 | 7901 |
КОЛЕНЧАТЫЙ (НИЖНЯЯ ЧАСТЬ) ELBOW (BOTTOM) |
1 | |
| 5 | 810748 |
РЫЧАГ В СБОРЕ Педаль газа LEVER ASSEMBLY Accelerator |
3 | discontinued |
| 6 | 810723 |
СОЕДИНИТЕЛЬ Педаль газа LINK Accelerator |
3 | discontinued |
| 7 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Втулка, соединение педали газа NOT SOLD SEPARATE Bushing, Accelerator Link |
3 | |
| 8 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Кольцо, соединение педали газа NOT SOLD SEPARATE Ring, Accelerator Link |
6 | |
| 9 | 810721 |
РЫЧАГ Дроссельная заслонка (ВЕРХНЯЯ/ЦЕНТРАЛЬНАЯ ЧАСТИ) LEVER Throttle (TOP/CENTER) |
2 | discontinued |
| 9 | 810722 |
РЫЧАГ Дроссельная заслонка (НИЖНЯЯ ЧАСТЬ) LEVER Throttle (BOTTOM) |
1 | discontinued |
