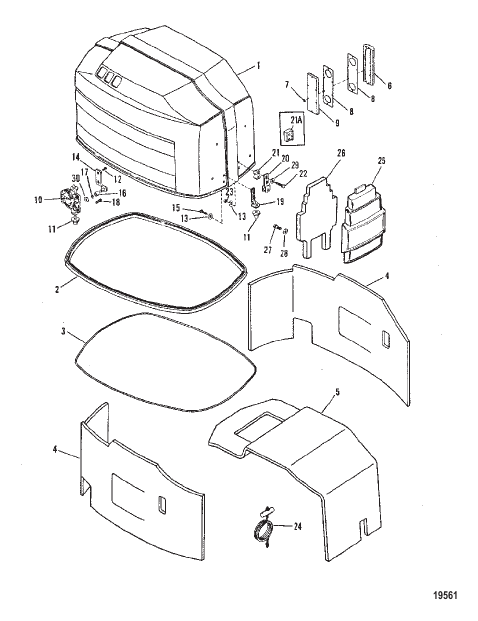

Top Cowl and Front Shield
Parts (38)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 9742A88 |
ВЕРХНИЙ КОЖУХ В СБОРЕ (ЧЕРНЫЙ) (135/150/175/200) TOP COWL ASSEMBLY (BLACK) (135/150/175/200) |
1 | superseded |
| 1 | 9742A89 |
ВЕРХНИЙ КОЖУХ В СБОРЕ (СЕРЫЙ (135/150/175/200) TOP COWL ASSEMBLY (GRAY (135/150/175/200) |
1 | superseded |
| 1 | 9742A90 |
ВЕРХНИЙ КОЖУХ В СБОРЕ (ЧЕРНЫЙ) (XR4) TOP COWL ASSEMBLY (BLACK) (XR4) |
1 | superseded |
| 1 | 9742A91 |
ВЕРХНИЙ КОЖУХ В СБОРЕ (СЕРЫЙ) (MAGNUM II) TOP COWL ASSEMBLY (GRAY) (MAGNUM II) |
1 | discontinued |
| 10 | 184741 |
КРОНШТЕЙН ЗАДНИЙ BRACKET REAR |
2 | discontinued |
| 11 | 18506 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
3 | superseded |
| 12 | 28636 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
4 | |
| 13 | 56720 |
ШАЙБА (0.330 x 0.750 x 0.060), нержавеющая сталь WASHER (.330 x .750 x .060) Stainless Steel |
4 | |
| 14 | 813096 |
КРЮК HOOK |
2 | superseded |
| 15 | 73286 |
ВИНТ (0.250-20 x 0.500), нержавеющая сталь SCREW (.250-20 x .500) Stainless Steel |
2 | |
| 16 | 813074 |
РОЛИК ROLLER |
2 | superseded |
| 17 | 13194 |
КОЛЬЦО Стопор RING Retaining |
2 | |
| 18 | 816992 |
ВИНТ SCREW |
8 | discontinued |
| 19 | 187021 |
ФИКСАТОР LOCATOR |
1 | discontinued |
| 2 | 812784 |
УПЛОТНЕНИЕ SEAL |
1 | discontinued |
| 20 | 18173 |
КРОНШТЕЙН В СБОРЕ Роликовая защелка BRACKET ASSEMBLY Latch Roller |
1 | superseded |
| 21 | 813552 |
ПРОСТАВКА SPACER |
1 | discontinued |
| 21A | 816838 |
ПРОСТАВКА SPACER |
1 | discontinued |
| 22 | 31984 |
ВИНТ (0.312-18 x 1.375) SCREW (.312-18 x 1.375) |
2 | |
| 22 | 69267 |
ВИНТ (0.312-18 x 1.750) SCREW (.312-18 x 1.750) |
2 | |
| 23 | 815848 |
ГАЙКА (0.312) NUT (.312) |
2 | |
| 24 | 47341A1 |
КОМПЛЕКТ ТРОСА И РУКОЯТКИ Ручной/аварийный запуск (ДЛЯ РУЧНОГО ПУСКА) ROPE AND HANDLE KIT Manual/Emergency Start (FOR MANUAL STARTING) |
1 | superseded |
| 25 | 18755A1 |
ПЕРЕДНИЙ ЭКРАН В СБОРЕ (ЧЕРНЫЙ) FRONT SHIELD ASSEMBLY (BLACK) |
1 | discontinued |
| 25 | 18755A2 |
ПЕРЕДНИЙ ЭКРАН В СБОРЕ (СЕРЫЙ) FRONT SHIELD ASSEMBLY (GRAY) |
1 | discontinued |
| 26 | 813562 |
УПЛОТНЕНИЕ (СТАРАЯ КОНСТРУКЦИЯ) SEAL (OLD DESIGN) |
1 | discontinued |
| 27 | 77137 |
ВИНТ (0.190-16 x 0.620) SCREW (.190-16 x .620) |
4 | |
| 28 | 56681 |
ШАЙБА (0.203 x 0.500 x 0.032) WASHER (.203 x .500 x .032) |
4 | superseded |
| 29 | 70132 |
ШАЙБА (0.323 x 0.563 x 0.063), нержавеющая сталь WASHER (.323 x .563 x .063) Stainless Steel |
2 | superseded |
| 3 | 815478 |
УПЛОТНЕНИЕ SEAL |
1 | discontinued |
| 30 | 36001 |
ШАЙБА WASHER |
2 | |
| 4 | 814823 |
ШУМОПОГЛОТИТЕЛЬ (БОКОВОЙ) (ИСП. БЕЗ ОТРАЖАТЕЛЯ) SOUND BLANKET (SIDE) (USE WITHOUT DEFLECTOR) |
2 | discontinued |
| 4/5 | 814823A1 |
КОМПЛЕКТ ШУМОПОГЛОТИТЕЛЯ (ИСП. С ОТРАЖАТЕЛЕМ) SOUND BLANKT KIT (USE W/ DEFLECTOR) |
1 | discontinued |
| 5 | 814837 |
ШУМОПОГЛОТИТЕЛЬ (ИСП. БЕЗ ОТРАЖАТЕЛЯ) SOUND BLANKET (USE WITHOUT DEFLECTOR) |
1 | discontinued |
| 6 | 17196A1 |
ЭКРАН ВОЗДУХОЗАБОРНИК (XR4/MAGNUM II) SHIELD AIR INLET (XR4/MAGNUM II) |
2 | discontinued |
| 7 | 11316 |
ГАЙКА СКОРОСТНОГО ВАЛА (XR4/MAGNUM II) SPEED NUT (XR4/MAGNUM II) |
12 | discontinued |
| 8 | 17238 |
УПЛОТНЕНИЕ ВОЗДУХОЗАБОРНИК (XR4/MAGNUM II) SEAL AIR INLET (XR4/MAGNUM II) |
4 | discontinued |
| 9 | 17194 |
ЭКРАН ВОЗДУХОЗАБОРНИК (ЛЕВЫЙ БОРТ) (XR4/MAGNUM II) SHIELD AIR INLET (PORT) (XR4/MAGNUM II) |
1 | discontinued |
| 9 | 17195 |
ЭКРАН ВОЗДУХОЗАБОРНИК (ПР.Б.) (XR4/MAGNUM II) SHIELD AIR INLET (STBD) (XR4/MAGNUM II) |
1 | discontinued |
