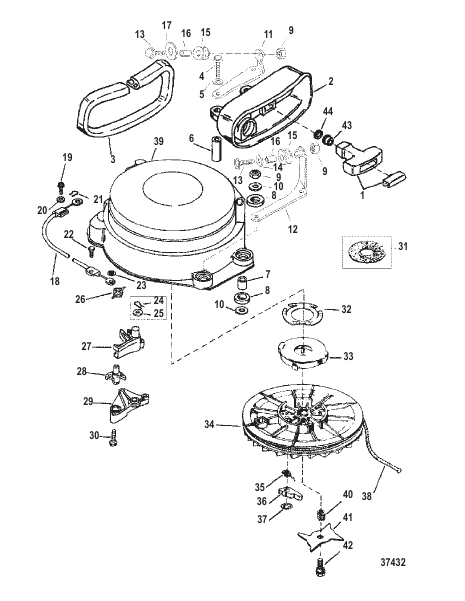

STARTER ASSEMBLY (MANUAL)
Parts (48)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 816728A14 |
СТАРТЕР В СБОРЕ Обратный ход STARTER ASSEMBLY Recoil |
1 | superseded |
| 1 | 85174A2 |
РУКОЯТКА В СБОРЕ HANDLE ASSEMBLY |
1 | |
| 10 | 69057 |
ШАЙБА (0.281 x 0.734 x 0.063) [0G699128] & Below WASHER (.281 x .734 x .063) [0G699128] & Below |
8 | |
| 10 | 69057 |
ШАЙБА (0.281 x 0.734 x 0.063) [0G699129] & Up WASHER (.281 x .734 x .063) [0G699129] & Up |
6 | |
| 11 | 855596 |
КРОНШТЕЙН [0G699129] & Up BRACKET [0G699129] & Up |
1 | |
| 12 | 855597 |
КРОНШТЕЙН [0G699129] & Up BRACKET [0G699129] & Up |
1 | |
| 13 | 40011129 |
ВИНТ (M6 x 25), нержавеющая сталь [0G699129] & Up SCREW (M6 x 25) Stainless Steel [0G699129] & Up |
2 | |
| 14 | 35462 |
ШАЙБА (0.2656 x 0.625 x 0.0625), нержавеющая сталь [0G699129] & Up WASHER (.2656 x .625 x .0625) Stainless Steel [0G699129] & Up |
1 | |
| 15 | 11704A1 |
КОМПЛЕКТ ШКИВОВ [0G699129] & Up PULLEY KIT [0G699129] & Up |
2 | discontinued |
| 16 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Проставка [0G699129] & Up NOT SOLD SEPARATE Spacer [0G699129] & Up |
2 | |
| 17 | 67983 |
ШАЙБА [0G699129] & Up WASHER [0G699129] & Up |
1 | |
| 18 | 8167485 |
КАБЕЛЬ Блокировка CABLE Interlock |
1 | superseded |
| 19 | 8214281 |
ВИНТ (№10-16 x 0.625) SCREW (#10-16 x .625) |
1 | |
| 2 | 8220721 |
ОГРАНИЧИТЕЛЬ REST |
1 | discontinued |
| 20 | 73288 |
ШАЙБА (0.220 x 0.500 x 0.030), нержавеющая сталь WASHER (.220 x .500 x .030) Stainless Steel |
1 | |
| 21 | 26811 |
ШПЛИНТ COTTER PIN |
1 | |
| 22 | 812832 |
ВИНТ (№10-16 x 0.500) SCREW (#10-16 x .500) |
1 | superseded |
| 23 | 821027 |
ГАЙКА ТОЛКАТЕЛЯ (КОНСТРУКЦИЯ I) PUSH NUT (DESIGN I) |
1 | |
| 24 | 35462 |
ШАЙБА (0.2656 x 0.625 x 0.0625), нержавеющая сталь КОНСТРУКЦИЯ II WASHER (.2656 x .625 x .0625) Stainless Steel DESIGN II |
1 | |
| 25 | 26811 |
ШПЛИНТ КОНСТРУКЦИЯ II COTTER PIN DESIGN II |
1 | |
| 26 | 826791 |
ПРУЖИНА SPRING |
1 | |
| 27 | 8166902 |
РЫЧАГ [0G242650] & Below LEVER [0G242650] & Below |
1 | discontinued |
| 27 | 8166903 |
РЫЧАГ [0G242651] & Up LEVER [0G242651] & Up |
1 | |
| 28 | 8167121 |
КУЛАЧОК CAM |
1 | superseded |
| 29 | 816711 |
ФИКСАТОР RETAINER |
1 | |
| 3 | 823241 |
УПЛОТНЕНИЕ SEAL |
1 | superseded |
| 30 | 8182491 |
ВИНТ (№10-16 x 1.00) SCREW (#10-16 x 1.00) |
3 | |
| 31 | 90478 |
НАКЛАДКА (КОНСТРУКЦИЯ I) PAD (DESIGN I) |
1 | superseded |
| 32 | 826229 |
СТОПОРНАЯ ШАЙБА (КОНСТРУКЦИЯ II) LOCKWASHER (DESIGN II) |
1 | |
| 33 | 868571 |
ПРУЖИНА SPRING |
1 | superseded |
| 34 | 825269A1 |
РОЛИК Стартер SHEAVE Starter |
1 | superseded |
| 35 | 868511 |
ПРУЖИНА SPRING |
2 | superseded |
| 36 | 868501 |
КУЛАЧОК CAM |
2 | |
| 37 | 868491 |
КОЛЬЦО Стопор RING Retaining |
2 | superseded |
| 38 | 12066A9 |
ТРОС ROPE |
1 | superseded |
| 39 | 8167285 |
КОРПУС HOUSING |
1 | superseded |
| 4 | 82130050 |
ВИНТ (M6 x 50) SCREW (M6 x 50) |
2 | |
| 40 | 868521 |
ПРУЖИНА Кулачок SPRING Cam |
1 | superseded |
| 41 | 868531 |
КУЛАЧОК CAM |
1 | superseded |
| 42 | 826253 |
ВИНТ (0.250-20 x 0.625) SCREW (.250-20 x .625) |
1 | |
| 43 | 42690 |
ВТУЛКА BUSHING |
1 | superseded |
| 44 | 818853 |
КОЛЬЦО Стопор RING Retaining |
1 | |
| 5 | 69057 |
ШАЙБА (0.281 x 0.734 x 0.063) WASHER (.281 x .734 x .063) |
2 | |
| 6 | 8217021 |
ПРОСТАВКА SPACER |
2 | |
| 7 | 816086 |
ВТУЛКА BUSHING |
4 | |
| 8 | 815795 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
8 | |
| 9 | 400264 |
ГАЙКА (M6) [0G699128] & Below NUT (M6) [0G699128] & Below |
4 | superseded |
| 9 | 8268336 |
ГАЙКА (M6) [0G699129] & Up NUT (M6) [0G699129] & Up |
6 | superseded |
