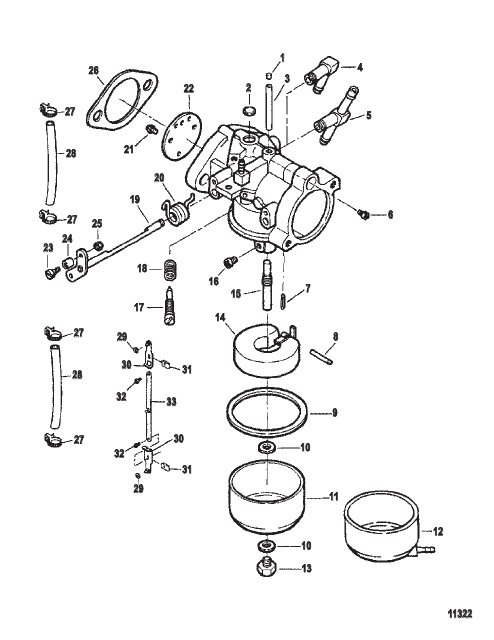

| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 809735A1 |
РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор REPAIR KIT Carburetor |
3 | |
| - | 809736A1 |
КОМПЛЕКТ ПРОКЛАДОК Карбюратор GASKET SET Carburetor |
3 | |
| - | 809469A2 |
КОМПЛЕКТ ПРОКЛАДОК Силовая головка GASKET SET Powerhead |
1 | disc. |
| - | 818153A45 |
СИЛОВАЯ ГОЛОВКА В СБОРЕ POWERHEAD ASSEMBLY |
1 | superseded |
| 1 | FO10588 |
ПРОБКА Корпус PLUG Body Channel |
3 | |
| 10 | FO2510 |
ПРОКЛАДКА Топливная камера Стопорный винт GASKET Fuel Bowl Retaining Screw |
2 | |
| 11 | F10333 |
КАМЕРА Топливо (Верхний и средний) BOWL Fuel (Top And Middle) |
1 | |
| 12 | 809740 |
КАМЕРА Топливо (Средний) BOWL Fuel (Middle) |
1 | disc. |
| 13 | 5128 |
ВИНТ Стопорное кольцо топливной камеры SCREW Fuel Bowl Retaining |
1 | disc. |
| 14 | F10346 |
ПОПЛАВОК Топливная камера FLOAT Fuel Bowl |
1 | superseded |
| 15 | F10302 |
ШТУЦЕР Главный NOZZLE Main |
1 | disc. |
| 16 | 6207 |
ВОДОМЕТНЫЙ (0.072) Главн. топл. (0-2500 фт.) (верхняя и средняя части) JET (.072) Main Fuel (0 - 2500 Feet) (Top And Middle) |
1 | |
| 16 | 6030 |
ВОДОМЕТНЫЙ (0.070) Главн. топл. (2500-5000 фт.) (верхняя и средняя части) JET (.070) Main Fuel (2500 - 5000 Feet) (Top And Middle) |
OPT | |
| 16 | 6029 |
ВОДОМЕТНЫЙ (0.068) Главн. топл. (5000-7500 фт.) (верхняя и средняя части) JET (.068) Main Fuel (5000 - 7500 Feet) (Top And Middle) |
OPT | |
| 16 | 4215 |
ВОДОМЕТНЫЙ Главн. топл. (0.066) Главн. топл. (7500-10000 фт.)(верхняя и средняя части) JET Main Fuel (.066) Main Fuel (7500 - 10000 Feet)(Top And Middle) |
OPT | |
| 16 | 3794 |
ВОДОМЕТНЫЙ (0.074) Главн. топл. (0-2500 фт.) (нижняя часть) JET (.074) Main Fuel (0 - 2500 Feet) (Bottom) |
1 | |
| 16 | 6207 |
ВОДОМЕТНЫЙ (0.072) Главн. топл. (2500-5000 фт.) (нижняя часть) JET (.072) Main Fuel (2500 - 5000 Feet) (Bottom) |
OPT | |
| 16 | 6030 |
ВОДОМЕТНЫЙ (0.070) Главн. топл. (5000-7500 фт.) (нижняя часть) JET (.070) Main Fuel (5000 - 7500 Feet) (Bottom) |
OPT | |
| 16 | 6029 |
ВОДОМЕТНЫЙ (0.068) Главн. топл. (7500-10000 фт.) (нижняя часть) JET (.068) Main Fuel (7500 - 10000 Feet) (Bottom) |
OPT | |
| 17 | F10268 |
ВИНТ Смесь для холостого хода SCREW Idle Mixture |
1 | |
| 18 | 27160 |
ПРУЖИНА Винт смеси для холостого хода SPRING Idle Mixture Screw |
1 | |
| 19 | F10305 |
ВАЛ Дроссельная заслонка SHAFT Throttle |
1 | disc. |
| 2 | FO16128 |
ПРОБКА Перепускная камера PLUG By Pass Chamber |
1 | |
| 20 | F10334 |
ПРУЖИНА Возврат дроссельной заслонки SPRING Throttle Return |
1 | |
| 21 | F10328 |
ВИНТ Дроссельная заслонка SCREW Throttle Shutter |
2 | superseded |
| 22 | 820635 |
ЗАСЛОНКА Дроссельная заслонка SHUTTER Throttle |
1 | disc. |
| 23 | F333316 |
ВАЛ Ролик дроссельной заслонки (Нижняя часть) SHAFT Throttle Roller (Bottom) |
1 | superseded |
| 24 | 819225 |
РОЛИК Дроссельная заслонка (Нижняя часть) ROLLER Throttle (Bottom) |
1 | disc. |
| 25 | F1997 |
ГАЙКА (№8-32) (Нижняя часть) NUT (#8-32) (Bottom) |
1 | superseded |
| 26 | 828925 |
ПРОКЛАДКА Фланец GASKET Flange |
3 | |
| 27 | 56762 |
ЛЕНТОЧНЫЙ ХОМУТ (4.00") TIE STRAP (4.00 Inches) |
4 | |
| 28 | 7381567 |
ТРУБОПРОВОД (Общая длина 42.00") (Обрез. до 3.500" в длину) TUBING (42.00 Inches Bulk) (Cut to 3.500 Inch Length) |
2 | |
| 29 | 21058 |
Е-ОБРАЗНОЕ КОЛЬЦО Стопор E RING Retaining |
3 | disc. |
| 3 | F10319 |
ТРУБА Перепуск TUBE By Pass |
1 | disc. |
| 30 | FA85193 |
КОНЦЕВАЯ ЧАСТЬ В СБОРЕ Скоба дроссельной заслонки карбюратора END ASSEMBLY Carb Throttle Tie |
2 | disc. |
| 31 | F1693 |
ГАЙКА (№8-32) (Фиксатор тяги) NUT (#8-32) (Tie Bar Retainer) |
2 | |
| 32 | F1064 |
ВИНТ (№8-32 x .375) SCREW (#8-32 x .375) |
2 | |
| 33 | FA85511 |
РЫЧАГ В СБОРЕ Дроссельная заслонка BAR ASSEMBLY Throttle |
1 | disc. |
| 4 | 820636 |
КОЛЕНЧАТЫЙ (Нижняя часть) ELBOW (Bottom) |
1 | superseded |
| 5 | 820637 |
ФИТИНГ (Верхний и средний) FITTING (Top And Middle) |
2 | superseded |
| 6 | 820493 |
ВОДОМЕТНЫЙ (0.044) (0.044) – воздухоотвод холостого хода JET (.044) (.044)-Idle Air Bleed |
1 | disc. |
| 7 | F10265 |
ИГЛА Впуск (Примечание: не снимайте седло впускного отверстия) NEEDLE Inlet (Note: Do Not Remove Inlet Seat) |
1 | |
| 8 | FO13944 |
ШТИФТ Поплавок PIN Float |
1 | |
| 9 | FO15623 |
ПРОКЛАДКА Топливная камера GASKET Fuel Bowl |
1 | |
| _ | 826652 |
КАРБЮРАТОР Верхняя часть (WB-122A) CARBURETOR Top (WB-122A) |
1 | superseded |
| _ | 826653 |
КАРБЮРАТОР Средний (WB-123A) CARBURETOR Middle (WB-123A) |
1 | superseded |
| _ | 826654 |
КАРБЮРАТОР Нижняя часть (WB-124A) CARBURETOR Bottom (WB-124A) |
1 | superseded |
