| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | FK10023 |
КОМПЛЕКТ ПРОКЛАДОК Карбюратор Карбюратор GASKET SET Carburetor Carburetor |
1 | |
| - | FK10103-2 |
РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор REPAIR KIT Carburetor |
1 | |
| 1 | 8267061 |

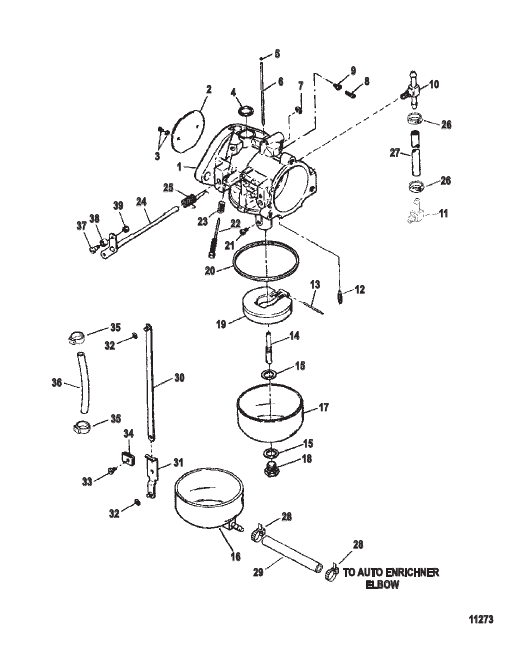

КАРБЮРАТОР Верхняя часть (TC-126B) CARBURETOR Top (TC-126B) |
1 | superseded |
| 1 | 8267071 |
КАРБЮРАТОР Нижняя часть (TC-127B) CARBURETOR Bottom (TC-127B) |
1 | superseded |
| 10 | F85314-1 |
ФИТИНГ (T) (T) (Верхняя часть) FITTING (T) (T) (Top) |
1 | superseded |
| 11 | F84314-2 |
КОЛЕНЧАТЫЙ (L) (L) (Нижняя часть) ELBOW (L) (L) (Bottom) |
1 | disc. |
| 12 | F10265 |
ИГЛА Впуск (Примечание: не снимайте седло впускного отверстия) NEEDLE Inlet (Note: Do Not Remove Inlet Seat) |
1 | |
| 13 | FO13944 |
ШТИФТ Поплавок PIN Float |
1 | |
| 14 | FO16133 |
ШТУЦЕР Главный NOZZLE Main |
1 | |
| 15 | FO5323 |
ПРОКЛАДКА Топливная камера GASKET Fuel Bowl |
2 | |
| 16 | 809181 |
КАМЕРА Топливо (Верхняя часть) BOWL Fuel (Top) |
1 | disc. |
| 17 | FO16130 |
КАМЕРА Топливо (Нижняя часть) BOWL Fuel (Bottom) |
1 | |
| 18 | FO16132 |
ВИНТ Топливная камера SCREW Fuel Bowl |
1 | disc. |
| 19 | F10346 |
ПОПЛАВОК Топливная камера FLOAT Fuel Bowl |
1 | superseded |
| 2 | F10361 |
ЗАСЛОНКА Дроссельная заслонка SHUTTER Throttle |
1 | disc. |
| 20 | FO15623 |
ПРОКЛАДКА Топливная камера GASKET Fuel Bowl |
1 | |
| 21 | FO13193 |
ВОДОМЕТНЫЙ Главн. (0.088) Главн. топл. (0-1500 фт.) (верхняя часть) JET Main (.088) Main Fuel (0 - 1500 Feet) (Top) |
1 | |
| 21 | FO13949 |
ВОДОМЕТНЫЙ (0.086) Главн. топл. (1500-3000 фт.) (верхняя часть) JET (.086) Main Fuel (1500 - 3000 Feet) (Top) |
OPT | |
| 21 | 3517 |
ВОДОМЕТНЫЙ (0.084) Главн. топл. (3000-4500 фт.) (верхняя часть) JET (.084) Main Fuel (3000 - 4500 Feet) (Top) |
OPT | |
| 21 | 3518 |
ВОДОМЕТНЫЙ (0.082) Главн. топл. (4500-6000 фт.) (верхняя часть) JET (.082) Main Fuel (4500 - 6000 Feet) (Top) |
OPT | |
| 21 | 6201 |
ВОДОМЕТНЫЙ (0.080) Главн. топл. (6000-10000 фт.) (верхняя часть) JET (.080) Main Fuel (6000 - 10000 Feet) (Top) |
OPT | |
| 21 | 6247 |
ВОДОМЕТНЫЙ Главн. (0.090) Главн. топл. (0-1500 фт.) (нижняя часть) JET Main (.090) Main Fuel (0 - 1500 Feet) (Bottom) |
1 | |
| 21 | FO13193 |
ВОДОМЕТНЫЙ Главн. (0.088) Главн. топл. (1500-3000 фт.) (нижняя часть) JET Main (.088) Main Fuel (1500 - 3000 Feet) (Bottom) |
OPT | |
| 21 | FO13949 |
ВОДОМЕТНЫЙ (0.086) Главн. топл. (3000-4500 фт.) (нижняя часть) JET (.086) Main Fuel (3000 - 4500 Feet) (Bottom) |
OPT | |
| 21 | 3517 |
ВОДОМЕТНЫЙ (0.084) Главн. топл. (4500-6000 фт.) (нижняя часть) JET (.084) Main Fuel (4500 - 6000 Feet) (Bottom) |
OPT | |
| 21 | 3518 |
ВОДОМЕТНЫЙ (0.082) Главн. топл. (6000-10000 фт.) (нижняя часть) JET (.082) Main Fuel (6000 - 10000 Feet) (Bottom) |
OPT | |
| 22 | F10268 |
ВИНТ Смесь для холостого хода SCREW Idle Mixture |
1 | |
| 23 | 27160 |
ПРУЖИНА Винт смеси для холостого хода SPRING Idle Mixture Screw |
1 | |
| 24 | FO17884 |
ВАЛ И РЫЧАГ Дроссельная заслонка Дроссельная заслонка SHAFT AND LEVER Throttle Throttle |
1 | disc. |
| 25 | FO16143 |
ПРУЖИНА Вал дроссельной заслонки SPRING Throttle Shaft |
1 | |
| 26 | F698772 |
ЗАЖИМ Червячная передача CLAMP Worm Gear |
2 | |
| 27 | 82722881 |
РУКАВ (Общая длина 38.00") (Обрез. до 7.500" в длину) HOSE (38.00 Inches Bulk) (Cut to 7.500 Inch Length) |
1 | disc. |
| 28 | 56762 |
ЛЕНТОЧНЫЙ ХОМУТ (4.00") TIE STRAP (4.00 Inches) |
2 | |
| 29 | 82724316 |
РУКАВ (Общая длина 4.750") HOSE (4.750 Inches Bulk) |
1 | disc. |
| 3 | F10328 |
ВИНТ Заслонка SCREW Shutter |
2 | superseded |
| 30 | FA178233 |
ТЯГА В СБОРЕ Дроссельная заслонка TIE BAR ASSEMBLY Throttle |
1 | disc. |
| 31 | FA85193 |
КОНЦЕВАЯ ЧАСТЬ В СБОРЕ Тяга END ASSEMBLY Tie bar |
1 | disc. |
| 32 | 21058 |
Е-ОБРАЗНОЕ КОЛЬЦО Стопор E RING Retaining |
2 | disc. |
| 33 | F1064 |
ВИНТ (№8-32 x .375) SCREW (#8-32 x .375) |
1 | |
| 34 | F1693 |
ГАЙКА (№8-32) NUT (#8-32) |
1 | |
| 35 | 56762 |
ЛЕНТОЧНЫЙ ХОМУТ (4.00") TIE STRAP (4.00 Inches) |
2 | |
| 36 | 7381567 |
ТРУБОПРОВОД (Общая длина 42.00") (Обрез. до 7.500" в длину) TUBING (42.00 Inches Bulk) (Cut to 7.500 Inch Length) |
1 | |
| 37 | 830110 |
ВАЛ Ролик дроссельной заслонки SHAFT Throttle Roller |
1 | disc. |
| 38 | 819225 |
РОЛИК ROLLER |
1 | disc. |
| 39 | F1997 |
ГАЙКА (№8-32) NUT (#8-32) |
1 | superseded |
| 4 | FO16128 |
ПРОБКА Сферическая PLUG Welch |
1 | |
| 5 | FO10588 |
ПРОБКА PLUG |
7 | |
| 6 | FO16993 |
ТРУБА Перепуск TUBE By Pass |
1 | |
| 7 | FO16620 |
Е-ОБРАЗНОЕ КОЛЬЦО Вал дроссельной заслонки E RING Throttle Shaft |
1 | disc. |
| 8 | F10275 |
ВИНТ Уплотнитель SCREW Sealing |
1 | |
| 9 | F10273 |
ВОДОМЕТНЫЙ (0.047) Воздух в режиме холостого хода JET (.047) Idle Air |
1 |
