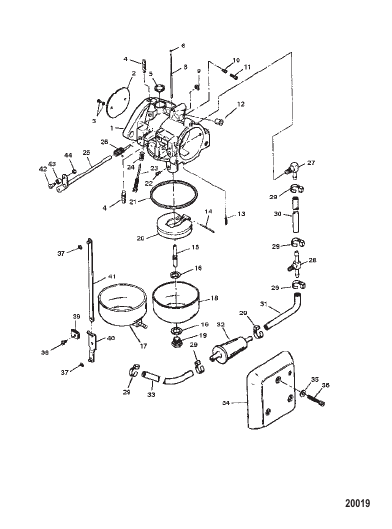

Carburetor
Parts (51)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | FK10023 |
КОМПЛЕКТ ПРОКЛАДОК Карбюратор GASKET SET Carburetor |
1 | |
| - | 809807A1 |
РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор REPAIR KIT Carburetor |
1 | |
| 1 | 820203 |
КАРБЮРАТОР (Верхняя часть) (TC-119A) CARBURETOR (Top) (TC-119A) |
1 | discontinued |
| 1 | 820195 |
КАРБЮРАТОР (Нижняя часть) (TC-120A) CARBURETOR (Bottom) (TC-120A) |
1 | superseded |
| 10 | F10273 |
ВОДОМЕТНЫЙ (0.047) Воздух в режиме холостого хода JET (.047) Idle Air |
1 | |
| 11 | F10275 |
ВИНТ Уплотнитель SCREW Sealing |
1 | |
| 12 | F10263 |
КОЛПАЧОК Регулирующий CUP Metering |
1 | discontinued |
| 13 | F10265 |
ИГЛА Впуск (ПРИМЕЧАНИЕ: не снимайте седло впускного отверстия) NEEDLE Inlet (NOTE: Do Not Remove Inlet Seat) |
1 | |
| 14 | FO13944 |
ШТИФТ Поплавок PIN Float |
1 | |
| 15 | FO16133 |
ШТУЦЕР Главный NOZZLE Main |
1 | |
| 16 | FO5323 |
ПРОКЛАДКА Топливная камера GASKET Fuel Bowl |
2 | |
| 17 | 820492 |
КАМЕРА Топливо (верхняя часть карб.) BOWL Fuel (Top Carb) |
1 | discontinued |
| 18 | FO16130 |
КАМЕРА Топливо (нижняя часть карб.) BOWL Fuel (Bottom Carb) |
1 | |
| 19 | FO16132 |
ВИНТ Топливная камера SCREW Fuel Bowl |
1 | discontinued |
| 2 | FO16142 |
ЗАСЛОНКА Дроссельная заслонка SHUTTER Throttle |
1 | discontinued |
| 20 | F10346 |
ПОПЛАВОК Топливная камера FLOAT Fuel Bowl |
1 | superseded |
| 21 | FO15623 |
ПРОКЛАДКА Топливная камера GASKET Fuel Bowl |
1 | |
| 22 | FO14191 |
ВОДОМЕТНЫЙ Главн. (0.094) Главн. топл. (0-1500 фт.) JET Main (.094) Main Fuel (0 - 1500 Feet) |
1 | discontinued |
| 22 | 5733 |
ВОДОМЕТНЫЙ Главн. (0.092) Главн. топл. (1500-3000 фт.) JET Main (.092) Main Fuel (1500 - 3000 Feet) |
OPT | |
| 22 | 6247 |
ВОДОМЕТНЫЙ Главн. (0.090) Главн. топл. (3000-4500 фт.) JET Main (.090) Main Fuel (3000 - 4500 Feet) |
OPT | |
| 22 | FO13193 |
ВОДОМЕТНЫЙ Главн. (0.088) Главн. топл. (4500-6000 фт.) JET Main (.088) Main Fuel (4500 - 6000 Feet) |
OPT | |
| 22 | FO13949 |
ВОДОМЕТНЫЙ (0.086) Главн. топл. (6000-10000 фт.) JET (.086) Main Fuel (6000 - 10000 Feet) |
OPT | |
| 23 | F10268 |
ВИНТ Смесь для холостого хода SCREW Idle Mixture |
1 | |
| 24 | 27160 |
ПРУЖИНА Винт смеси для холостого хода SPRING Idle Mixture Screw |
1 | |
| 25 | FO17884 |
ВАЛ И РЫЧАГ Дроссельная заслонка SHAFT AND LEVER Throttle |
1 | discontinued |
| 26 | FO16143 |
ПРУЖИНА Вал дроссельной заслонки SPRING Throttle Shaft |
1 | |
| 27 | F84314-2 |
КОЛЕНЧАТЫЙ (L) (Верхняя часть карб.) ELBOW (L) (Top Carb) |
1 | discontinued |
| 28 | F85314-1 |
ФИТИНГ (T) (Нижняя часть карб.) FITTING (T) (Bottom Carb) |
1 | superseded |
| 29 | 816311 |
ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches) |
6 | superseded |
| 3 | F10328 |
ВИНТ Заслонка SCREW Shutter |
2 | superseded |
| 30 | 830756109 |
РУКАВ (Общая длина 57.00") (Обрез. до 7.500") HOSE (57.00 Inches Bulk) (Cut 7.500 Inches) |
1 | superseded |
| 31 | 830756109 |
РУКАВ (Общая длина 57.00") (Обрез. до 21.00") HOSE (57.00 Inches Bulk) (Cut 21.00 Inches) |
1 | superseded |
| 32 | 816296 |
ФИЛЬТР Топливо FILTER Fuel |
1 | superseded |
| 33 | 830756109 |
РУКАВ (Общая длина 57.00") (Обрез. до 6.00") HOSE (57.00 Inches Bulk) (Cut 6.00 Inches) |
1 | superseded |
| 34 | F511708-3 |
КРЫШКА Карбюратор COVER Carburetor |
2 | superseded |
| 35 | 29245 |
ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel |
6 | superseded |
| 36 | F2192 |
ВИНТ (0.250-20 x 1.750) SCREW (.250-20 x 1.750) |
6 | |
| 37 | 21058 |
Е-ОБРАЗНОЕ КОЛЬЦО Стопор E RING Retaining |
2 | discontinued |
| 38 | F1064 |
ВИНТ (№8-32 x .375) SCREW (#8-32 x .375) |
1 | |
| 39 | F1693 |
ГАЙКА (№8-32) NUT (#8-32) |
1 | |
| 4 | F10274 |
ШТУЦЕР Устройство для заливки топлива NOZZLE Primer |
1 | discontinued |
| 40 | FA85193 |
КОНЦЕВАЯ ЧАСТЬ В СБОРЕ Тяга END ASSEMBLY Tie Bar |
1 | discontinued |
| 41 | FA178233 |
ТЯГА В СБОРЕ Дроссельная заслонка TIE BAR ASSEMBLY Throttle |
1 | discontinued |
| 42 | 830110 |
ВАЛ Ролик дроссельной заслонки SHAFT Throttle Roller |
1 | discontinued |
| 43 | 819225 |
РОЛИК Вал дроссельной заслонки ROLLER Throttle Shaft |
1 | discontinued |
| 44 | F1997 |
ГАЙКА (№8-32) NUT (#8-32) |
1 | superseded |
| 5 | FO16128 |
ПРОБКА Сферическая PLUG Welch |
1 | |
| 6 | FO10588 |
ПРОБКА Колпачок (верхняя часть карб.) PLUG Cup (Top Carb) |
5 | |
| 7 | FO10588 |
ПРОБКА Колпачок (нижняя часть карб.) PLUG Cup (Bottom Carb) |
6 | |
| 8 | FO16993 |
ТРУБА Перепуск TUBE By Pass |
1 | |
| 9 | FO16620 |
Е-ОБРАЗНОЕ КОЛЬЦО Вал дроссельной заслонки E RING Throttle Shaft |
1 | discontinued |
