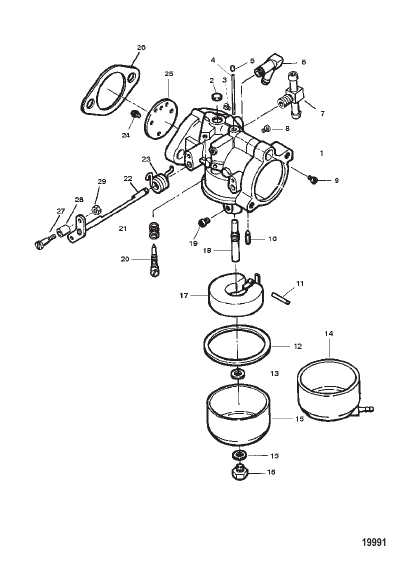

Carburetor
Parts (42)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 809736A1 |
КОМПЛЕКТ ПРОКЛАДОК Карбюратор GASKET SET Carburetor |
1 | |
| - | 809735A1 |
РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор REPAIR KIT Carburetor |
1 | |
| - | 809122A2 |
КОМПЛЕКТ ПРОКЛАДОК Силовая головка GASKET SET Powerhead |
1 | |
| - | 818153A41 |
СИЛОВАЯ ГОЛОВКА В СБОРЕ [0E138600] THRU [0E173408] POWERHEAD ASSEMBLY [0E138600] THRU [0E173408] |
1 | superseded |
| - | 818153A57 |
СИЛОВАЯ ГОЛОВКА В СБОРЕ [0E173409] THRU [0E287999] POWERHEAD ASSEMBLY [0E173409] THRU [0E287999] |
1 | superseded |
| 1 | 828307 |
КАРБЮРАТОР (Верхняя часть) (WB-131A) CARBURETOR (Top) (WB-131A) |
1 | discontinued |
| 1 | 828308 |
КАРБЮРАТОР (Центральная/нижняя часть) (WB-132A) CARBURETOR (Center/Bottom) (WB-132A) |
2 | discontinued |
| 10 | F10265 |
ИГЛА Впуск (ПРИМЕЧАНИЕ: не снимайте седло впускного отверстия) NEEDLE Inlet (NOTE: Do Not Remove Inlet Seat) |
1 | |
| 11 | FO13944 |
ШТИФТ Поплавок PIN Float |
1 | |
| 12 | FO15623 |
ПРОКЛАДКА Топливная камера GASKET Fuel Bowl |
1 | |
| 13 | FO2510 |
ПРОКЛАДКА Топливная камера GASKET Fuel Bowl |
2 | |
| 14 | 820491 |
КАМЕРА Топливо (верхняя часть карб.) BOWL Fuel (Top Carb) |
1 | discontinued |
| 15 | F10333 |
КАМЕРА Топливо (центральная/нижняя часть карб.) BOWL Fuel (Center/Bottom Carbs) |
2 | |
| 16 | 5128 |
ВИНТ Топливная камера SCREW Fuel Bowl |
1 | discontinued |
| 17 | F10346 |
ПОПЛАВОК Топливная камера FLOAT Fuel Bowl |
1 | superseded |
| 18 | F10302 |
ШТУЦЕР Главный NOZZLE Main |
1 | discontinued |
| 19 | 3796 |
ВОДОМЕТНЫЙ (0.076) Главн. топл. (0-2500 фт.) (верхняя часть карб.) JET (.076) Main Fuel (0 - 2500 Feet) (Top Carb) |
1 | |
| 19 | 3794 |
ВОДОМЕТНЫЙ (0.074) Главн. топл. (2500-5000 фт.) (верхняя часть карб.) JET (.074) Main Fuel (2500 - 5000 Feet) (Top Carb) |
OPT | |
| 19 | 6207 |
ВОДОМЕТНЫЙ (0.072) Главн. топл. (5000-7500 фт.) (верхняя часть карб.) JET (.072) Main Fuel (5000 - 7500 Feet) (Top Carb) |
OPT | |
| 19 | 6030 |
ВОДОМЕТНЫЙ (0.070) Главн. топл. (7500-10000 фт.) (верхняя часть карб.) JET (.070) Main Fuel (7500 - 10000 Feet) (Top Carb) |
OPT | |
| 19 | 3794 |
ВОДОМЕТНЫЙ (0.074) Главн. топл. (0-2500 фт.) (центральная и нижняя часть карб.) JET (.074) Main Fuel (0 - 2500 Feet) (Center And Bottom Carbs) |
1 | |
| 19 | 6207 |
ВОДОМЕТНЫЙ (0.072) Главн. топл. (2500-5000 фт.) (центральная и нижняя часть карб.) JET (.072) Main Fuel (2500 - 5000 Feet) (Center And Bottom Carbs) |
OPT | |
| 19 | 6030 |
ВОДОМЕТНЫЙ (0.070) Главн. топл. (5000-7500 фт.) (центральная и нижняя часть карб.) JET (.070) Main Fuel (5000 - 7500 Feet) (Center And Bottom Carbs) |
OPT | |
| 19 | 6029 |
ВОДОМЕТНЫЙ (0.068) Главн. топл. (7500-10000 фт.) (центральная и нижняя часть карб.) JET (.068) Main Fuel (7500 - 10000 Feet) (Center And Bottom Carbs) |
OPT | |
| 2 | FO16128 |
ПРОБКА Сферическая PLUG Welch |
1 | |
| 20 | F10268 |
ВИНТ Смесь для холостого хода SCREW Idle Mixture |
1 | |
| 21 | 27160 |
ПРУЖИНА Винт смеси для холостого хода SPRING Idle Mixture Screw |
1 | |
| 22 | F10305 |
ВАЛ Дроссельная заслонка SHAFT Throttle |
1 | discontinued |
| 23 | F10334 |
ПРУЖИНА Вал дроссельной заслонки SPRING Throttle Shaft |
1 | |
| 24 | F10328 |
ВИНТ Заслонка SCREW Shutter |
2 | superseded |
| 25 | F10315 |
ЗАСЛОНКА Дроссельная заслонка SHUTTER Throttle |
1 | discontinued |
| 26 | 828925 |
ПРОКЛАДКА Карбюратор GASKET Carburetor |
3 | |
| 27 | 830110 |
ВАЛ Ролик дроссельной заслонки (нижняя часть карб.) SHAFT Throttle Roller (Bottom Carb) |
1 | discontinued |
| 28 | 819225 |
РОЛИК Ролик дроссельной заслонки (вал дроссельной заслонки) ROLLER Throttle Shaft (Bottom Carb) |
1 | discontinued |
| 29 | F1997 |
ГАЙКА (№8-32) (Нижняя часть карб.) NUT (#8-32) (Bottom Carb) |
1 | superseded |
| 3 | 809775 |
ВОДОМЕТНЫЙ (0.055) – выпуск гнезда форсунки JET (.055)-Nozzle Well Vent |
1 | discontinued |
| 4 | F10319 |
ТРУБА Перепуск в режиме холостого хода TUBE Idle By Pass |
1 | discontinued |
| 5 | FO10588 |
ПРОБКА PLUG |
4 | |
| 6 | F84314-2 |
КОЛЕНЧАТЫЙ (L) (Верхняя часть карб.) ELBOW (L) (Top Carb) |
1 | discontinued |
| 7 | F85314-1 |
ФИТИНГ (T) (Центральная/нижняя часть карбюратора) FITTING (T) (Center/Bottom Carbs) |
2 | superseded |
| 8 | F10316 |
КОЛПАЧОК (0.055) – часть дроссельной заслонки CUP (.055)-Part Throttle |
1 | discontinued |
| 9 | 5317 |
ВОДОМЕТНЫЙ (0.046) Воздух в режиме холостого хода JET (.046) Idle Air |
1 |
