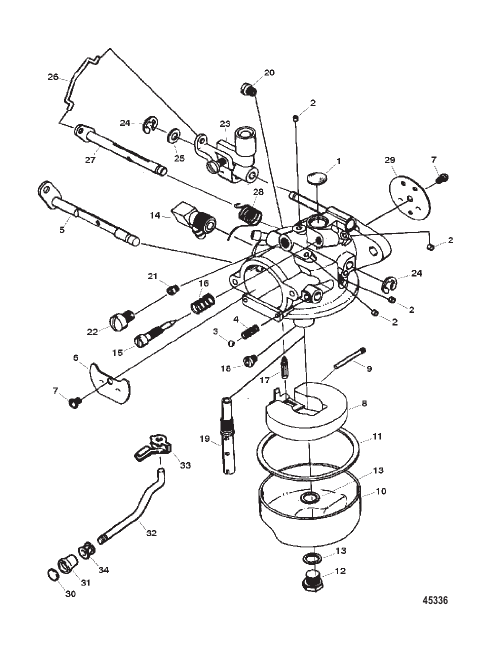

Carburetor (15 Hp Model) (1300-F715061-1)
Parts (40)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | F7150611 |
КАРБЮРАТОР (FO-1B) (МОДЕЛЬ НА 15 Л.С.) CARBURETOR (FO-1B) (15 HP MODEL) |
1 | |
| - | FK10352 |
КОМПЛЕКТ ПРОКЛАДОК Карбюратор GASKET SET Carburetor |
1 | |
| - | FK10353 |
РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор REPAIR KIT Carburetor |
1 | |
| 1 | FO16128 |
ПРОБКА Перепускная камера PLUG By Pass Chamber |
1 | |
| 10 | FO15366 |
КАМЕРА Топливо Топливо BOWL Fuel Fuel |
1 | |
| 11 | FO15623 |
ПРОКЛАДКА Топливная камера GASKET Fuel Bowl |
1 | |
| 12 | 5128 |
ВИНТ Топливная камера SCREW Fuel Bowl |
1 | discontinued |
| 13 | FO2510 |
ПРОКЛАДКА Топливная камера GASKET Fuel Bowl |
2 | |
| 14 | F10347 |
КОЛЕНЧАТЫЙ ELBOW |
1 | discontinued |
| 15 | F10268 |
ВИНТ Смесь для холостого хода SCREW Idle Mixture |
1 | |
| 16 | 27160 |
ПРУЖИНА Винт смеси для холостого хода SPRING Idle Mixture Screw |
1 | |
| 17 | F10265 |
ИГЛА Впуск (ПРИМЕЧАНИЕ: НЕ СНИМАЙТЕ СЕДЛО ВПУСКНОГО ОТВЕРСТИЯ) NEEDLE Inlet (NOTE: DO NOT REMOVE INLET SEAT) |
1 | |
| 18 | 6030 |
ВОДОМЕТНЫЙ (0.070) Главн. (0-2500 фт.) JET (.070) Main (0 - 2500 Ft.) |
1 | |
| 18 | 6029 |
ВОДОМЕТНЫЙ (0.068) Главн. (2500-5000 фт.) JET (.068) Main (2500 - 5000 Ft.) |
OPT | |
| 18 | 4215 |
ВОДОМЕТНЫЙ Главн. топл. (0.066) (5000-7500 фт.) JET Main Fuel (.066) (5000 - 7500 Ft.) |
OPT | |
| 18 | 4216 |
ВОДОМЕТНЫЙ (0.064) Главн. (7500-10000 фт.) JET (.064) Main (7500 - 10000 Ft.) |
OPT | |
| 19 | FO15722 |
ШТУЦЕР Главный NOZZLE Main |
1 | discontinued |
| 2 | FO10588 |
ПРОБКА Пробка канала корпуса PLUG Body Channel Plug |
4 | |
| 20 | 820578 |
ВОДОМЕТНЫЙ (0.048) – воздухоотвод холостого хода JET (.048)-Idle Air Bleed |
1 | discontinued |
| 21 | F10273 |
ВОДОМЕТНЫЙ (0.047) JET (.047) |
1 | |
| 22 | F10275 |
ВИНТ Уплотнение водометного привода дроссельной заслонки SCREW Throttle Jet Sealing |
1 | |
| 23 | F10290 |
ТЯГА Дроссельная заслонка LINKAGE Throttle |
1 | discontinued |
| 24 | F10241 |
Е-ОБРАЗНОЕ КОЛЬЦО Вал тяги газа E RING Throttle Linkage Shaft |
2 | discontinued |
| 25 | F10242 |
ШАЙБА Вал тяги газа WASHER Throttle Linkage Shaft |
1 | discontinued |
| 26 | F10338 |
ТЯГА Дроссельная заслонка LINKAGE Throttle |
1 | discontinued |
| 27 | F10349 |
ВАЛ Дроссельная заслонка SHAFT Throttle |
1 | discontinued |
| 28 | F10350 |
ПРУЖИНА Вал дроссельной заслонки SPRING Throttle Shaft |
1 | |
| 29 | F10351 |
ЗАСЛОНКА Дроссельная заслонка SHUTTER Throttle |
1 | discontinued |
| 3 | FO4784 |
ШАРИК Трение пускового обогатителя BALL Choke Friction |
1 | discontinued |
| 30 | F681677 |
ВСТАВКА Шток дросселя INSERT Choke Rod |
1 | discontinued |
| 31 | F286547 |
РУЧКА Обогатитель KNOB Choke |
1 | discontinued |
| 32 | 819348 |
ШТОК Обогатитель ROD Choke |
1 | discontinued |
| 33 | F341384 |
ФИКСАТОР Шток дросселя RETAINER Choke Rod |
1 | superseded |
| 34 | F197319 |
ВТУЛКА Шток обогатителя BUSHING Choke Rod |
1 | discontinued |
| 4 | FO8805 |
ПРУЖИНА Трение пускового обогатителя SPRING Choke Friction |
1 | discontinued |
| 5 | F10343 |
ВАЛ Обогатитель SHAFT Choke |
1 | discontinued |
| 6 | F10344 |
ЗАСЛОНКА Обогатитель SHUTTER Choke |
1 | discontinued |
| 7 | F10345 |
ВИНТ Заслонка SCREW Shutter |
2 | |
| 8 | F10346 |
ПОПЛАВОК Топливная камера FLOAT Fuel Bowl |
1 | superseded |
| 9 | FO13944 |
ШТИФТ Поплавок PIN Float |
1 |
