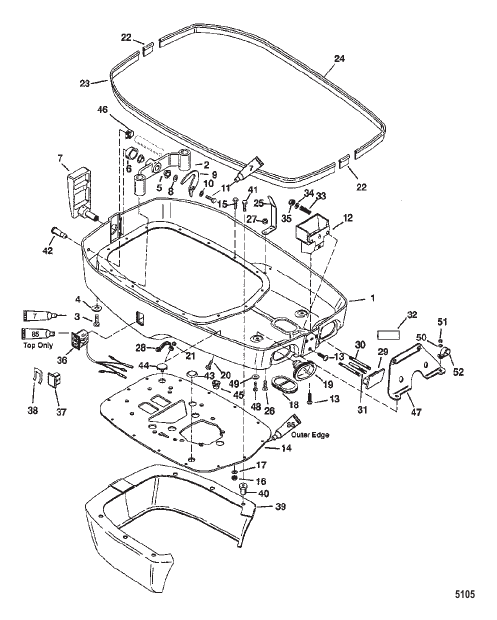

Bottom Cowl — Parts Catalog

Parts (54)

#	Part Number	Description	Qty	Status
1	849479T5	НИЖНИЙ ПОДДОН (ЧЕРНЫЙ) BOTTOM PAN (BLACK)	1
10	4002316	ШАЙБА (6.60 X 17.0 X 1.5, нерж. сталь) WASHER (6.60 X 17.0 X 1.5SS)	1	superseded
11	28635	ВИНТ (0.250-20 x 0.620), нержавеющая сталь SCREW (.250-20 x .620) Stainless Steel	1
12	849830T1	ЗАЩЕЛКА LATCH	1
13	849011	ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750)	2
14	849480T	ПЛАСТИНА PLATE	1
15	38601	ВИНТ (0.250-28 x 1.250) SCREW (.250-28 x 1.250)	14
16	826709109	ГАЙКА (0.250-28), нержавеющая сталь NUT (.250-28) Stainless Steel	14
17	29245	ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel	14	superseded
18	849750	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET	1
19	8177133	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET	2
2	848810	КРОНШТЕЙН Защелка BRACKET Latch	1
20	69020	ВИНТ (№10-32 x 0.875) SCREW (#10-32 x .875)	2	superseded
21	826709106	ГАЙКА (№10-32), нержавеющая сталь NUT (#10-32) Stainless Steel	2	superseded
22	849767	УПЛОТНЕНИЕ SEAL	2	superseded
23	849766	УПЛОТНЕНИЕ SEAL	1	superseded
24	849765	УПЛОТНЕНИЕ SEAL	1	superseded
25	8496191	СКОБА BRACE	2
26	849011	ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750)	4
27	8267098	ГАЙКА (0.250-20), нержавеющая сталь NUT (.250-20) Stainless Steel	4
28	88621	ФИКСАТОР RETAINER	1	discontinued
29	849831A1	РУЧКА ЗАЩЕЛКИ В СБОРЕ LATCH HANDLE ASSEMBLY	1	superseded
3	28782	ВИНТ (0.312-18 x 0.880), нержавеющая сталь SCREW (.312-18 x .880) Stainless Steel	2
30	849833	ШПИЛЬКА (0.250-20 x 3.310) (1/4-20 x 3-1/3) STUD (.250-20 x 3.310) (1/4-20 X 3-1/3)	2	superseded
30	843118	ШПИЛЬКА (0.250-20 x 3.45) (1/4-20 x 3.45) STUD (.250-20 x 3.45) (1/4-20 x 3.45)	2
31	849832	ШТИФТ PIN	1
32	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Наклейка – Ручка защелки NOT SOLD SEPARATE Decal-Latch Handle	1
33	849837	ПРУЖИНА (Наружный диаметр 0.360) (Н.Д. 0.360) SPRING (.360 Outside Diameter) (.360 O.D.)	2	discontinued
33	842776	ПРУЖИНА (Наружный диаметр 0.420) (Н.Д. 0.420) SPRING (.420 Outside Diameter) (.420 O.D.)	2
34	846673	ШАЙБА (0.265 x 0.500 x 0.060), нержавеющая сталь WASHER (.265 x .500 x .060) Stainless Steel	2
35	8267098	ГАЙКА (0.250-20), нержавеющая сталь NUT (.250-20) Stainless Steel	2
36	856990	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (НЕ OFFSHORE) SWITCH ASSEMBLY (NON-OFFSHORE)	1	superseded
37	8128301	ПРОБКА (ДЛЯ ОТКРЫТОГО МОРЯ) PLUG (OFFSHORE)	1	superseded
38	8124431	ФИКСАТОР (ДЛЯ ОТКРЫТОГО МОРЯ) RETAINER (OFFSHORE)	1	superseded
39	849534A1	ЮБКА (ЧЕРНЫЙ) SKIRT (BLACK)	1
4	814806	ШАЙБА (0.344 x 0.688 x 0.065), нержавеющая сталь WASHER (.344 x .688 x .065) Stainless Steel	2	superseded
40	849000	ГАЙКА NUT	6
41	F2030	ВИНТ (0.250-20 x 1.250), нержавеющая сталь SCREW (.250-20 x 1.250) Stainless Steel	6
42	94848	ФИТИНГ Контрольное устройство FITTING Telltale	2
43	817362	ПРОБКА CAP	1
44	89774	ПРОБКА PLUG	1	discontinued
45	126021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET	2	superseded
46	815504104	ЗАЖИМ Червячная передача CLAMP Worm Gear	2
47	849582	СКОБА BRACE	1
48	69028	ВИНТ (0.250-28 x 0.750), нержавеющая сталь SCREW (.250-28 x .750) Stainless Steel	2
49	35462	ШАЙБА (0.2656 x 0.625 x 0.0625), нержавеющая сталь WASHER (.2656 x .625 x .0625) Stainless Steel	2
5	812707	ВТУЛКА BUSHING	2
50	35280	ШАЙБА (0.255 x 0.620 x 0.030), нержавеющая сталь WASHER (.255 x .620 x .030) Stainless Steel	2
51	826709109	ГАЙКА (0.250-28), нержавеющая сталь NUT (.250-28) Stainless Steel	2
52	13637	ЗАЖИМ CLAMP	1	discontinued
6	848985	УПЛОТНЕНИЕ SEAL	1
7	848815T1	РУКОЯТКА (ЧЕРНЫЙ) HANDLE (BLACK)	1
8	F2047	ШАЙБА Волна WASHER Wave	1
9	889566	КУЛАЧОК CAM	1	superseded
