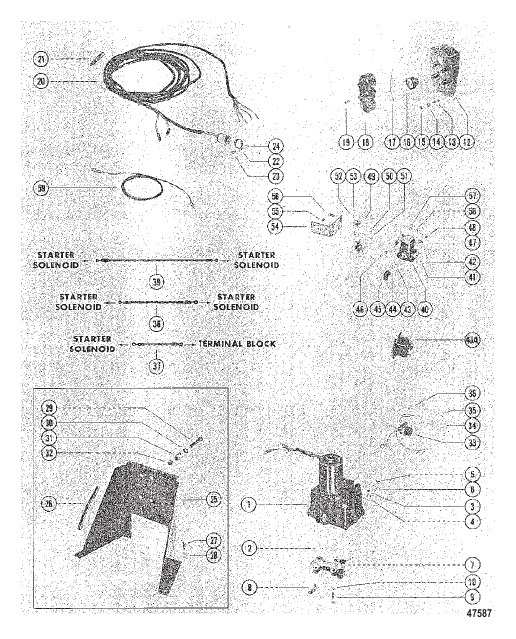

HYDRAULIC PUMP AND TRIM CONTROL PANEL
Parts (66)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 21720 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ГИДРАВЛИЧЕСКИЙ НАСОС К КЛАПАНУ УПРАВЛЕНИЯ (ТО ЖЕ САМОЕ, ЧТО ПОЗ. № O-RING HYDRAULIC PUMP TO CONTROL VALVE (SAME AS REFERENC |
4 | superseded |
| -- | 55642A7 |
ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ В СБОРЕ CONTROL PANEL ASSEMBLY COMPLETE |
1 | superseded |
| 1 | 74436A9 |
НАСОС В СБОРЕ Гидравлический (ПЕРЕЧЕНЬ ДЕТАЛЕЙ СМ. НА СТР. 15) PUMP ASSEMBLY Hydraulic (SEE PAGE 15 FOR BREAKDOWN) |
1 | superseded |
| 10 | 26992 |
СТОПОРНАЯ ШАЙБА (0.250), нержавеющая сталь ВИНТ КЛАПАНА УПРАВЛЕНИЯ LOCKWASHER (.250) Stainless Steel CONTROL VALVE SCREW |
4 | |
| 12 | 55642A1 |
ПАНЕЛЬ УПРАВЛЕНИЕ PANEL CONTROL |
1 | superseded |
| 13 | 55422 |
ШПИЛЬКА (№10-32 x 2.00) ПУЛЬТ УПРАВЛЕНИЯ К ЛОДКЕ (2") STUD (#10-32 x 2.00) CONTROL PANEL TO BOAT (2") |
4 | |
| 14 | 24676 |
ШАЙБА (0.200 x 0.440 x 0.032) ШПИЛЬКА ПУЛЬТА УПРАВЛЕНИЯ WASHER (.200 x .440 x .032) CONTROL PANEL STUD |
4 | |
| 15 | 27164 |
ГАЙКА И СТОПОРНАЯ ШАЙБА (№10-32) ШПИЛЬКА ПУЛЬТА УПРАВЛЕНИЯ NUT AND LOCKWASHER (#10-32) CONTROL PANEL STUD |
4 | |
| 16 | 55738A1 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ НАЖИМНАЯ КНОПКА – ПУЛЬТ УПРАВЛЕНИЯ SWITCH ASSEMBLY PUSH BUTTON - CONTROL PANEL |
3 | |
| 17 | 48078 |
ПРОВОД Перемычка КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (КРАСНЫЙ – 3 1/4") WIRE Jumper PUSH BUTTON SWITCH (RED - 3 1/4") |
1 | discontinued |
| 17 | 53107 |
ПРОВОД Перемычка (3.00") КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (ФИОЛЕТОВЫЙ – 3") WIRE Jumper (3.00 Inches) PUSH BUTTON SWITCH (PURPLE - 3") |
1 | discontinued |
| 18 | 55641 |
ФИКСАТОР КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ RETAINER PUSH BUTTON SWITCH |
1 | discontinued |
| 19 | 62568 |
ВИНТ (№10-16 x 0.375) ФИКСАТОР ПЕРЕКЛЮЧАТЕЛЯ К ПУЛЬТУ УПРАВЛЕНИЯ (1/2") SCREW (#10-16 x .375) SWITCH RETAINER TO CONTROL PANEL (1/2") |
1 | |
| 2 | 21720 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ГИДРАВЛИЧЕСКИЙ НАСОС К КЛАПАНУ УПРАВЛЕНИЯ O-RING HYDRAULIC PUMP TO CONTROL VALVE |
4 | superseded |
| 20 | 4534120 |
ЖГУТ ПРОВОДОВ В СБОРЕ ПУЛЬТ УПРАВЛЕНИЯ HARNESS ASSEMBLY CONTROL PANEL |
1 | superseded |
| 21 | 33865 |
СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ НЕЙЛОН – ЖГУТ ПУЛЬТА УПРАВЛЕНИЯ BINDER NYLON - CONTROL PANEL HARNESS |
1 | discontinued |
| 22 | 46770 |
ЗАЖИМ КРЕПЛЕНИЕ ЖГУТА ПРОВОДОВ CLAMP HARNESS ATTACHING |
1 | superseded |
| 23 | 29227 |
ВИНТ (№8-32 x 0.50) ФИКСАТОР КРЕПЛЕНИЯ ЖГУТА ПРОВОДОВ (1/2") SCREW (#8-32 x 0.50) HARNESS ATTACHING CLAMP (1/2") |
1 | |
| 24 | 34388 |
ГАЙКА ПРИЖИМНОЙ ВИНТ КРЕПЛЕНИЯ ЖГУТА ПРОВОДОВ NUT HARNESS ATTACHING CLAMP SCREW |
1 | discontinued |
| 25 | 58397A3 |
КРОНШТЕЙН В СБОРЕ КРЕПЛЕНИЕ – ГИДРАВЛИЧЕСКИЙ НАСОС (НАПОЛЬНЫЙ) BRACKET ASSEMBLY MOUNTING - HYDRAULIC PUMP (FLOOR MOUNTED) |
1 | superseded |
| 26 | 58491 |
КАНАЛ Резиновый (4.00") РЕЗИНОВЫЙ – КРОНШТЕЙН НАСОСА CHANNEL Rubber (4.00 Inches) RUBBER - PUMP MOUNTING BRACKET |
2 | |
| 27 | 59784 |
ВИНТ (0.250-10 x 1.00) КРЕПЛЕНИЕ КРОНШТЕЙНА НАСОСА (1") SCREW (.250-10 x 1.00) PUMP MOUNTING BRACKET ATTACHING (1") |
6 | |
| 28 | 29245 |
ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь ВИНТ КРОНШТЕЙНА НАСОСА WASHER (.281 x .500 x .060) Stainless Steel PUMP MOUNTING BRACKET SCREW |
6 | superseded |
| 29 | 24234 |
ВИНТ (0.312-18 x 1.00) ГИДРАВЛИЧЕСКИЙ НАСОС К КРОНШТЕЙНУ (1") SCREW (.312-18 x 1.00) HYDRAULIC PUMP TO MOUNTING BRACKET (1") |
4 | superseded |
| 3 | 46918 |
ВИНТ ВЫПУСКНОЙ – ГИДРАВЛИЧЕСКИЙ НАСОС SCREW VENT - HYDRAULIC PUMP |
1 | superseded |
| 30 | 39107 |
СТОПОРНАЯ ШАЙБА (0.312-24) ВИНТ ГИДРАВЛИЧЕСКОГО НАСОСА LOCKWASHER (.312-24) HYDRAULIC PUMP SCREW |
4 | |
| 31 | 36534 |
ВТУЛКА КРОНШТЕЙН BUSHING MOUNTING BRACKET |
4 | superseded |
| 32 | 21908 |
ГАЙКА (0.312-18), с кадмиевым покрытием ВИНТ ГИДРАВЛИЧЕСКОГО НАСОСА NUT (.312-18) Cad Plated HYDRAULIC PUMP SCREW |
4 | |
| 33 | 45325 |
ЖГУТ ПРОВОДОВ В СБОРЕ [4644909] & Below HARNESS ASSEMBLY [4644909] & Below |
1 | superseded |
| 33 | 74023 |
ЖГУТ ПРОВОДОВ В СБОРЕ [4644910] & Up HARNESS ASSEMBLY [4644910] & Up |
1 | superseded |
| 34 | 45559 |
КЛЕММНАЯ КОЛОДКА ГИДРАВЛИЧЕСКИЙ НАСОС [4644909] & Below TERMINAL BLOCK HYDRAULIC PUMP [4644909] & Below |
2 | discontinued |
| 35 | 35519 |
ВИНТ (№10-16 x 0.500) КЛЕММНАЯ КОЛОДКА К ГИДРАВЛИЧЕСКОМУ НАСОСУ (1/2") [4644909] & Below SCREW (#10-16 x .500) TERMINAL BLOCK TO HYDRAULIC PUMP (1/2") [4644909] & Below |
2 | discontinued |
| 36 | 62568 |
ВИНТ (№10-16 x 0.375) ВЫВОДЫ ЭЛЕКТРОПРОВОДКИ К КЛЕММНОЙ КОЛОДКЕ (3/8") [4644909] & Below SCREW (#10-16 x .375) HARNESS LEADS TO TERMINAL BLOCK (3/8") [4644909] & Below |
2 | |
| 37 | 55990 |
ПРОВОД Перемычка ЭЛЕКТРОМАГНИТ К КЛЕММНОЙ КОЛОДКЕ (ЗЕЛЕНЫЙ – 4") [4644909] & Below WIRE Jumper SOLENOID TO TERMINAL BLOCK (GREEN - 4") [4644909] & Below |
1 | discontinued |
| 38 | 55991 |
ЖИЛА Аккумулятор ЭЛЕКТРОМАГНИТ К КЛЕММНОЙ КОЛОДКЕ (КРАСНЫЙ – 7") LEAD Battery SOLENOID TO TERMINAL BLOCK (RED - 7") |
1 | superseded |
| 39 | 55992 |
ПРОВОД Перемычка ЭЛЕКТРОМАГНИТ К ЭЛЕКТРОМАГНИТУ (ЧЕРНЫЙ – 11 1/2") 1/2") WIRE Jumper SOLENOID TO SOLENOID (BLACK - 11 1/2") 1/2") |
1 | discontinued |
| 4 | 46917 |
СТОПОРНАЯ ШАЙБА УПЛОТНИТЕЛЬ – ВОЗДУХООТВОДНЫЙ ВИНТ LOCKWASHER SEALING - VENT SCREW |
1 | discontinued |
| 40 | 25661 |
ЭЛЕКТРОМАГНИТ (СЕРИЙНЫЙ И НИЖЕ) [4644909] & Below SOLENOID (SERIAL AND BELOW ) [4644909] & Below |
2 | superseded |
| 40A | 68258 |
ЭЛЕКТРОМАГНИТ Стартер (СЕРИЙНЫЙ И ВЫШЕ) [4644910] & Up SOLENOID Starter (SERIAL AND ABOVE) [4644910] & Up |
2 | superseded |
| 41 | 26996 |
СТОПОРНАЯ ШАЙБА (№10), нержавеющая сталь КЛЕММА ЭЛЕКТРОМАГНИТА СТАРТЕРА (10) LOCKWASHER (#10) Stainless Steel STARTER SOLENOID TRMINAL (10) |
4 | |
| 42 | 20645 |
ГАЙКА (№10) КЛЕММА ЭЛЕКТРОМАГНИТА СТАРТЕРА (10) NUT (#10) STARTER SOLENOID TERMINAL (10) |
4 | superseded |
| 43 | 26993 |
СТОПОРНАЯ ШАЙБА (0.312) КЛЕММА ЭЛЕКТРОМАГНИТА СТАРТЕРА (5/16") LOCKWASHER (.312) STARTER SOLENOID TERMINAL (5/16") |
4 | superseded |
| 44 | 20083 |
ГАЙКА (5/16-24) КЛЕММА ЭЛЕКТРОМАГНИТА СТАРТЕРА (5/16"-24) [4644909] & Below NUT (5/16-24) STARTER SOLENOID TERMINAL (5/16"-24) [4644909] & Below |
4 | superseded |
| 44 | 68292 |
ГАЙКА (0.312-18) КЛЕММА ЭЛЕКТРОМАГНИТА СТАРТЕРА (5/16"-18) [4644910] & Up NUT (.312-18) STARTER SOLENOID TERMINAL (5/16"-18) [4644910] & Up |
4 | superseded |
| 45 | 46265 |
ЧЕХОЛ РЕЗИНОВЫЙ – КЛЕММА ЭЛЕКТРОМАГНИТА СТАРТЕРА BOOT RUBBER - STARTER SOLENOID TERMINAL |
3 | |
| 46 | 49342 |
УПОР ЭЛЕКТРОМАГНИТ СТАРТЕРА К КРОНШТЕЙНУ BUMPER STARTER SOLENOID TO MOUNTING BRACKET |
2 | discontinued |
| 47 | 25661 |
ЭЛЕКТРОМАГНИТ КЛЕММА ЭЛЕКТРОМАГНИТА СТАРТЕРА (5/16") SOLENOID STARTER SOLENOID TERMINAL (5/16") |
1 | superseded |
| 48 | 62568 |
ВИНТ (№10-16 x 0.375) ВЫВОД ГИДРАВЛИЧЕСКОГО НАСОСА К КРОНШТЕЙНУ (3/8") SCREW (#10-16 x .375) HYDRAULIC PUMP LEAD TO BRACKET (3/8") |
1 | |
| 49 | 74407 |
КРОНШТЕЙН КРЕПЛЕНИЕ – ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН СТАРТЕРА BRACKET MOUNTING - STARTER SOLENOID |
1 | superseded |
| 5 | 28634 |
ВИНТ (.375-16) ФИЛЬТР – ГИДРАВЛИЧЕСКИЙ НАСОС SCREW (.375-16) FILTER - HYDRAULIC PUMP |
1 | superseded |
| 50 | 21140 |
ВИНТ (0.250-28 x 0.50) КРОНШТЕЙН К ГИДРАВЛИЧЕСКОМУ НАСОСУ (1/2") SCREW (.250-28 x .50) MOUNTING BRACKET TO HYDRAULIC PUMP (1/2") |
2 | discontinued |
| 51 | 26992 |
СТОПОРНАЯ ШАЙБА (0.250), нержавеющая сталь ВИНТ КРОНШТЕЙНА LOCKWASHER (.250) Stainless Steel MOUNTING BRACKET SCREW |
2 | |
| 52 | 27660 |
СТОПОРНАЯ ШАЙБА СКВОЗНОЙ БОЛТ ГИДРАВЛИЧЕСКОГО НАСОСА LOCKWASHER HYDRAULIC PUMP THRU BOLT |
1 | discontinued |
| 53 | 24656 |
ГАЙКА КРОНШТЕЙН К СКВОЗНОМУ БОЛТУ ГИДРАВЛИЧЕСКОГО НАСОСА NUT MOUNTING BRACKET TO HYDRAULIC PUMP THRU BOLT |
1 | discontinued |
| 54 | 74406 |
КРОНШТЕЙН КРЕПЛЕНИЕ ЭЛЕКТРОМАГНИТА СТАРТЕРА BRACKET STARTER SOLENOID MOUNTING |
1 | discontinued |
| 55 | 26901 |
УПОР ГИДРАВЛИЧЕСКИЙ НАСОС К КРОНШТЕЙНУ BUMPER HYDRARLIC PUMP TO MOUNTING BRACKET |
1 | superseded |
| 56 | 34290 |
ВИНТ (0.250-20 x 0.625) ЭЛЕКТРОМАГНИТ СТАРТЕРА К КРОНШТЕЙНУ (5/8") SCREW (.250-20 x .625) STARTER SOLENOID TO MOUNTING BRACKET (5/8") |
2 | discontinued |
| 56 | 21625 |
ВИНТ (0.250-28 x 0.750) ЭЛЕКТРОМАГНИТ СТАРТЕРА К КРОНШТЕЙНУ (3/4") SCREW (.250-28 x .750) STARTER SOLENOID TO MOUNTING BRACKET (3/4") |
2 | superseded |
| 57 | 26992 |
СТОПОРНАЯ ШАЙБА (0.250), нержавеющая сталь ВИНТ ЭЛЕКТРОМАГНИТА СТАРТЕРА LOCKWASHER (.250) Stainless Steel STARTER SOLENOID SCREW |
4 | |
| 58 | 21825 |
ГАЙКА (0.250-28) ВИНТ ЭЛЕКТРОМАГНИТА СТАРТЕРА NUT (.250-28) STARTER SOLENOID SCREW |
4 | |
| 59 | 61109 |
ЖИЛА Аккумулятор (ОТРИЦАТЕЛЬНЫЙ) LEAD Battery (NEGATIVE) |
1 | superseded |
| 59 | 61110 |
ЖИЛА Аккумулятор (ПОЛОЖИТЕЛЬНЫЙ) LEAD Battery (POSITIVE) |
1 | superseded |
| 6 | 20260 |
ШАЙБА УПЛОТНИТЕЛЬ – ЗАЛИВНОЙ ВИНТ ГИДРАВЛИЧЕСКОГО НАСОСА WASHER SEALING - HYDRARLIC PUMP FILLER SCREW |
1 | superseded |
| 7 | 48077A3 |
УПРАВЛЯЮЩИЙ КЛАПАН В СБОРЕ CONTROL VALVE ASSEMBLY |
1 | superseded |
| 8 | 52666 |
КОЛЕНЧАТЫЙ КЛАПАН УПРАВЛЕНИЯ ELBOW CONTROL VALVE |
1 | discontinued |
| 9 | 21091 |
ВИНТ КЛАПАН УПРАВЛЕНИЯ К ГИДРАВЛИЧЕСКОМУ НАСОСУ (1 1/8") SCREW CONTROL VALVE TO HYDRAULIC PUMP (1 1/8") |
4 | discontinued |
